سوکت شبکه RJ45 و انواع آن

سوکت شبکه RJ45 معمولا یک پلاستیک کاملا شفاف و کریستالی و دارای 8 عدد پین مسی است. همچنین، این کانکتورها از جنس فلز نیز ساخنه می‌شوند. سوکت RJ45 معمولا با کابل‌های UTP و STP همراه است.

اترنت تکنولوژی است که اتصال چندین دستگاه را در یک شبکه لن LAN و یا ون WAN مقدور می‌سازد. همچنین اترنت پروتکل‌هایی دارد که وظیفه برقراری ارتباطات موثر بین دستگاه‌های متعدد در شبکه‌های کابلی را برعهده دارد.



سوکت شبکه RJ45 در بازارهای بین‌المللی

حروف RJ به اصطلاح Registered Jack اشاره می‌کنند. کانکتورهای RJ معمولا به دستگاه‌های مختلف شبکه متصل می‌شوند. انواع مختلف کانکتورهای RJ عبارتند از RJ11, RJ45, RJ48, RJ61 و غیره. این طبقه‌بندی‌ها عموما برمبنای ساختار، عملکرد و سازگاری سوکت‌ها انجام و درشبکه‌های اترنت مورد استفاده قرار می‌گیرند.

RJ45 مخفف Registered Jack 45 است. نام دیگر آن جک Eight Position, Eight Contact است که به صورت 8P8C شناخته می‌شود. از این جک غالبا در کابل‌کشی شبکه‌های اینترنت استفاده می‌شود. جک‌ها یا سوکت‌های RJ در ابتدا برای تلفن‌ها مورد استفاده قرار می‌گرفت، اما اکنون در شبکه‌های اترنت کاربرد بسیاری دارد. کانکتور RJ45 از سوکت‌های تلفن و سایر سوکت‌ها عرض بیشتری دارد و در مقایسه با سایر سوکت‌ها، پهنای باند بیشتری فراهم می‌کند. این پهنای باند حدود 10 Gpbs است.

به دلیل سرعت و امنیت بالای Registered Jack 45، این سوکت‌ها برای متصل کردن کامپیوترهای شخصی به سرورها، روترها و غیره استفاده می‌شوند.



ساختار سوکت شبکه RJ45 و کابل‌های متصل به آن

کانکتور RJ45 دارای طبقه‌بندی‌های مختلفی چون cat5e، cat6 و cat7 است.

سیم‌های متصل به کانکتور RJ45 دارای رنگ‌های مختلفی از قبیل سفید/سبز سبز، سفید/نارنجی آبی، سفید/آبی نارنجی و سفید/قهوه ای قهوه ای است. به‌طور‌ کلی، دو استاندارد در رنگ‌بندی سیم‌ها وجود دارد که تفاوت‌های ویژه‌ای با یکدیگر دارند. این دو استاندارد را می‌توان با کدهای  RJ45 T568 A و RJ45 T568 B نام برد.



تفاوت دو استاندارد RJ45 T568 A و RJ45 T568 B

به دلیلی تغییر در نحوه قرارگیری سیم‌های نارنجی و سبز، هر دو استاندارد با یکدیگر فرق دارند. به‌صورتی‌که در نوع T568 A، سیم سبز رنگ قبل از نارنجی قرار می گیرد و در نوع T568 B سیم نارنجی قبل از رنگ سبز می‌آید.

از دیگر تفاوت‌ها می‌توان به پس سازگاری (backward compatibility) کانکتور نوع RJ45 T568 A با نسخه قدیمی سیم‌کشی‌ها اشاره کرد. در حالیکه RJ45 T568 B مقاومت بیشتری در برابر نویزهای موجود در سیگنال‌ها ارائه می‌کند.

همان طور که پیشتر گفته شد، این کانکتورها دارای 8 عدد پین مسی هستند. در این پین‌ها مقدار کمی طلا نیز وجود دارد و عیار طلای موجود در این پین‌ها از 1 میکرون تا 50 میکرون متغیر است. سوکت‌های موجود در بازار با عیارهای مختلف، شامل 1، 3، 5 ، 15، 30 و 50 میکرون می‌شود.

هرچه مقدار طلای به کار رفته در پین‌ها بیشتر باشد، خواص رسانایی آنها بهتر و مطلوب‌تر خواهد بود. همچنین، عیار بالاتر باعث جلوگیری از خوردگی و فرسایش مواد به کار رفته در پین‌ها می‌شود. گفتنی است، سوکت‌هایی که در بازار به صورت معمول خرید و فروش می‌شوند، عیار طلای آنها 1 و گاها 3 میکرون است.

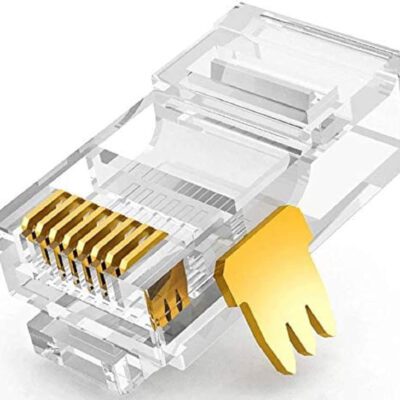

همانطور که در اشکال زیر مشاهده می‌کنید، انتهای پین‌های موجود در سوکت‌ها به طور معمول دارای 1، 2 و یا 3 شاخه هستند. عملکرد رسانایی در پین‌های 1 شاخه تنها برای سیم‌های افشان بهم تابیده موثر است. درحالیکه، پین‌های 2 و 3 شاخه هم قابلیت رسانایی در سیم‌های افشان و هم سیم‌های مفتولی را دارند. همچنین، یک پین‌ 3 شاخه، می‌تواند سه نقطه اتصال با سیم‌های مسی ایجاد نماید. اما، پین‌های 1 و 2 شاخه به ترتیب یک و دو نقطه اتصال ایجاد می‌کنند. با بیشتر شدن نقاط اتصال، یکپارچگی سیگنال و بهبود عملکرد الکتریکی در سیم‌ها بهتر و بیشتر خواهد بود.

سوکت شبکه RJ45



سوکت‌های Pass Through و شانه‌دار

به علاوه، انتهای برخی از این سوکت‌ها باز است و در بازار بین‌المللی به کانکتورهای Pass Through RJ45 Connector معروف هستند. این سوکت‌ها به گونه‌ای هستند که سیم‌های متصل به کانکتور از یک سر وارد آن شده و از سر دیگر خارج می‌شوند. در شکل زیر می‌توانید نمونه‌ای از این کانکتورها را مشاهده نمایید.

سوکت شبکه RJ45

یکی دیگر از انواع سوکت شبکه rj45، سوکت‌های شانه‌دار هستند که برای کابل‌های شبکه SFTP با تست فلوک همراه با شیلد استفاده می‌شوند. سوکت‌های Cat7 نیز از نوع شانه‌دار هستند. سوکت شانه‌دار دارای یک شانه برای سهولت در چینش رشته‌های کابل شبکه است. این کانکتور جهت جلوگیری از بیرون زدن رشته‌ها از داخل آن و قطع شدن اتصال و همچنین دفع فشارهای ناخواسته در هنگام کشیدگی کابل، دارای دنباله است.

سوکت شبکه RJ45



مزیت‌های سوکت شبکه rj45

  • فراهم کردن سرعت بالا
  • قیمت پایین در مقایسه با سایر کانکتورها
  • پشتیبانی از پهنای باند 10 Gpbs
  • قابل اطمینان و امنیت بالا در برقراری اتصال
  • نصب و استفاده آسان
  • حجم و اندازه بسیار کوچک

ضعف‌های سوکت شبکه rj45

  • عدم سازگاری با سایر کانکتورها
  • ناپایداری در برابر آب و یا نداشتن خاصیت ضدآب
