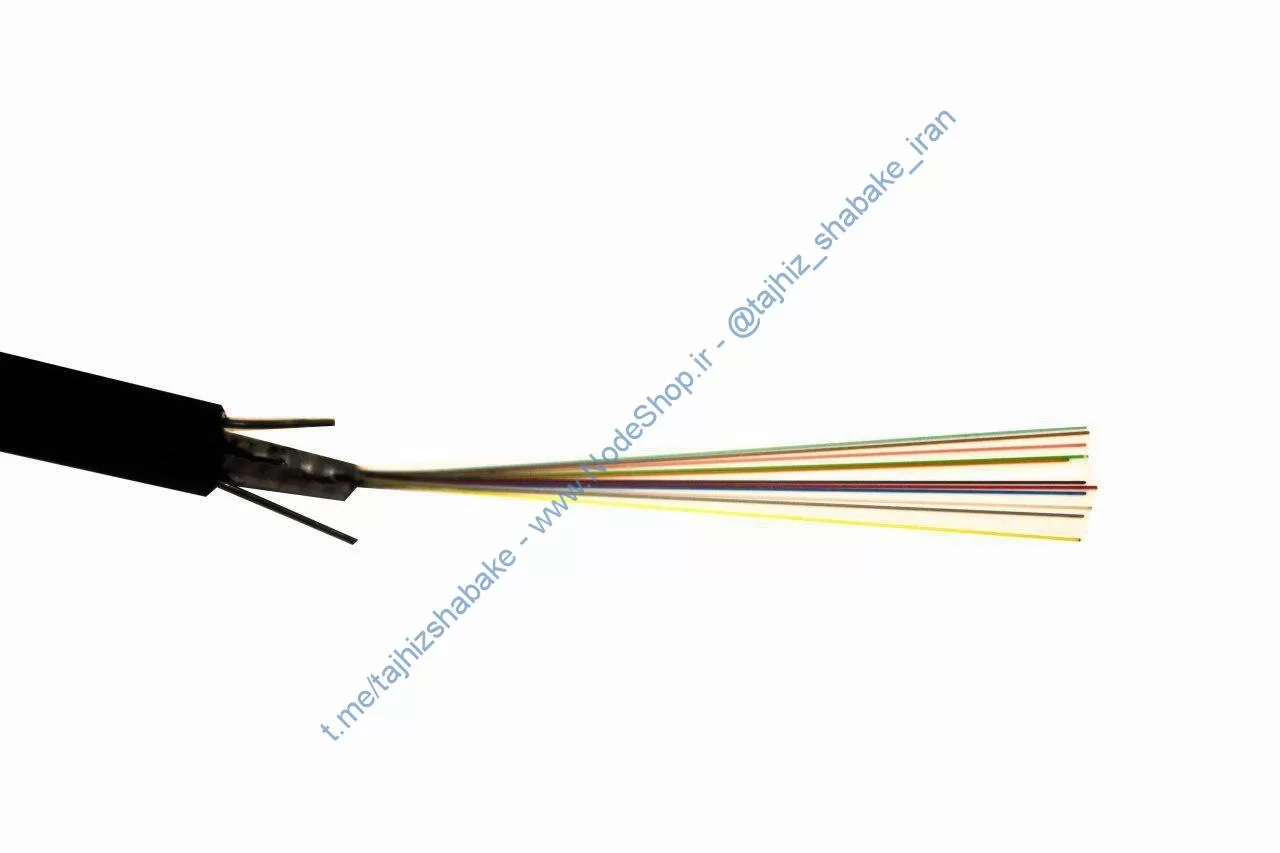

کابل فیبر نوری طرح نگزنس ۱۲ رشته (کور) مالتی مد برای محیط خارجی

ویژگی‌ها
نوع کابلOM2 50/125, Unitube : تمامی رشته ها (کور) در یک غلاف حاوی ژل
تعداد رشته12
قطر بیرونی کابل9.5 mm
وزن - کیلوگرم100 kg/km
میزان حساسیت300 N/cm
Bend Radius140 mm Operating, 200.0 mm
operating pulling force450 N
درجه حرارت کاری - سانتیگراد-20 ~ 60
مشاهده همه ویژگی‌ها
ضمانت اصالت
7 روز گارانتی بازگشت وجه
۵۵,۰۰۰ تومان
- +

توضیحات

کابل فیبر نوری ۱۲ کور مالتی مود نگزنس

کابل فیبر نوری نگزنس ۱۲ رشته (کور) مالتی مد برای محیط خارجی و دارای الیاف و روکش که بر حسب میکرون است، شناخته می‌شود.
فیبر نوری چند حالته در اندازه و طبقه‌بندی گوناگون موجود است.

در فیبر چند حالته؛ نور در یک هسته بزرگ در پرتوهای زیادی به نام حالت‌های چندگانه حرکت می‌کند و پرتوها از سطح روکش به داخل هسته بازتاب می‌شوند و در میان فیبر نوری حرکت می‌کنند.

کابل فیبر نوری ۱۲ کور مالتی مد (OM2) طرح نگزنس برای محیط خارجی (Outdoor)

کابل فیبر نوری ۱۲ کور مالتی مد (Multi-Mode) برای محیط‌های خارجی (Outdoor/OSP – Outside Plant)، که اغلب با الهام از طراحی‌های استاندارد صنعتی مانند طرح نگزنس (Nexans) ساخته می‌شود، یک راهکار ارتباطی مستحکم و قابل اعتماد برای انتقال داده با پهنای باند بالا در فواصل متوسط است. این نوع کابل به طور ویژه برای مقاومت در برابر شرایط سخت محیطی طراحی شده و در پروژه‌هایی مانند اتصال بین ساختمان‌ها در یک محوطه (Campus Networking)، شبکه‌های دوربین مداربسته (CCTV)، سیستم‌های کنترل صنعتی و زیرساخت‌های مخابراتی شهری به کار می‌رود.

اصطلاح “طرح نگزنس” معمولاً به این معناست که کابل از نظر ساختار، مواد اولیه و استانداردهای کیفی، مشابه محصولات تولید شده توسط شرکت معتبر نگزنس است و ویژگی‌هایی چون دوام و پایداری بالا را ارائه می‌دهد.

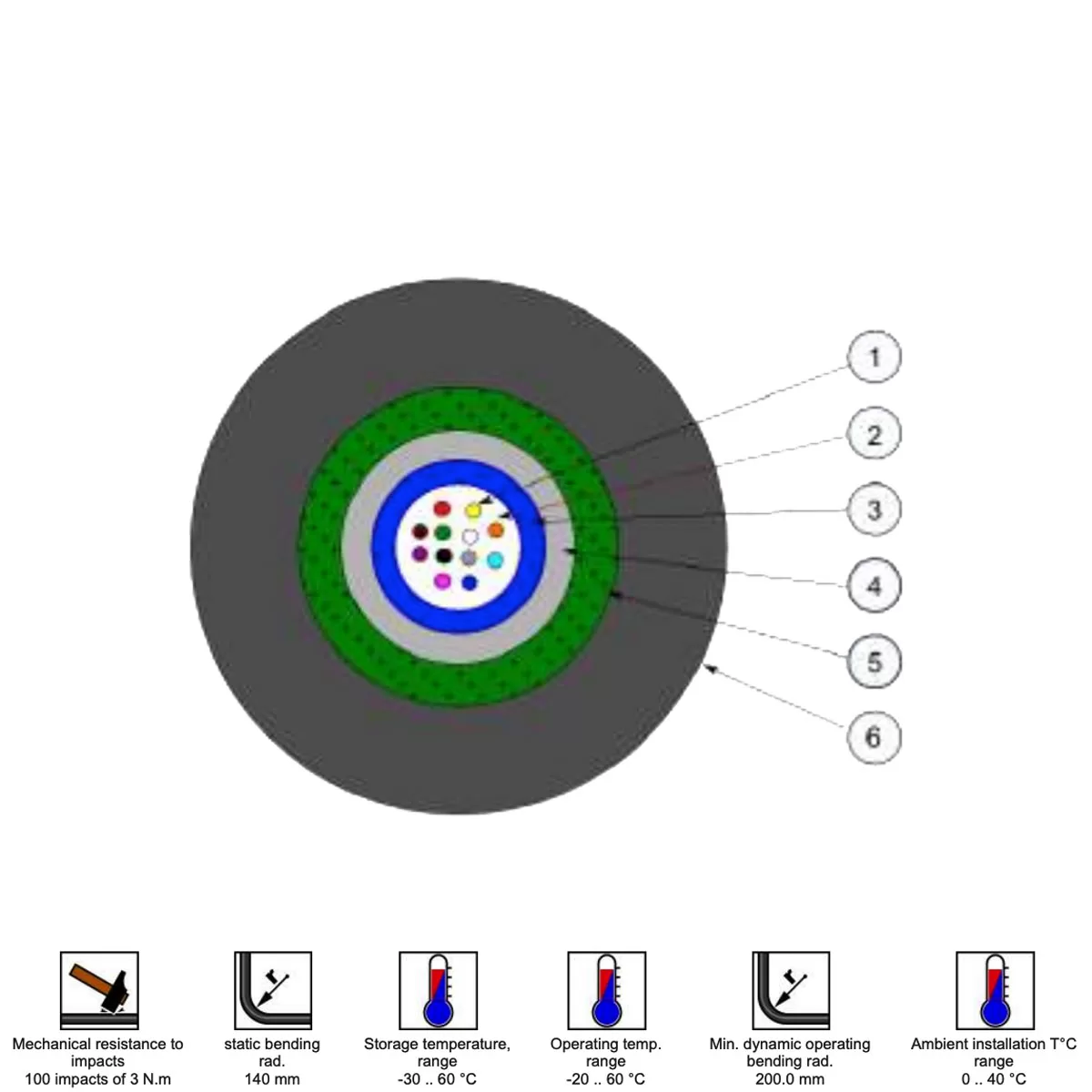

ساختار و مشخصات فنی کلیدی کابل فیبر نوری ۱۲ کور مالتی مود

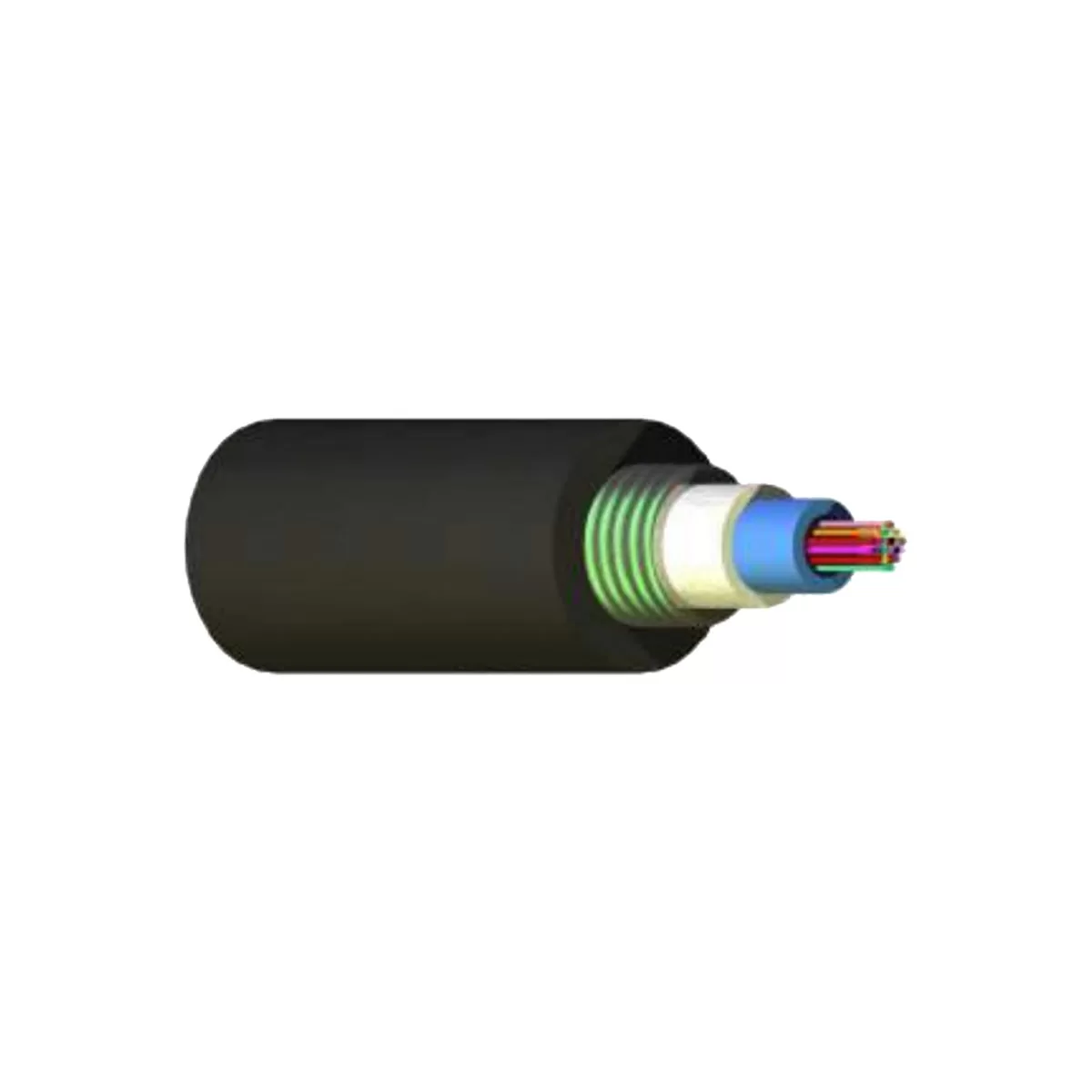

این کابل‌ها عموماً دارای ساختار Loose Tube هستند که بهترین محافظت را از تارهای فیبر نوری در برابر تنش‌های فیزیکی و تغییرات دمایی فراهم می‌کند.

  1. تارهای فیبر نوری (Optical Fibers):

    • تعداد: 12 کور (رشته)
    • نوع فیبر: مالتی مد (Multi-Mode). معمولاً از نوع OM2 (50/125 µm) است که برای انتقال داده با سرعت ۱ گیگابیت بر ثانیه تا فاصله ۵۵۰ متر و ۱۰ گیگابیت بر ثانیه تا فاصله ۸۲ متر مناسب می‌باشد. تارهای فیبر برای شناسایی آسان، طبق استاندارد TIA-598-C دارای رنگ‌بندی مجزا هستند.
    • قرارگیری: تارها به صورت آزادانه درون یک یا چند تیوب پلاستیکی (Loose Tube) قرار دارند.
  2. لوز تیوب (Loose Tube):

    • تیوب‌های پلاستیکی از جنس PBT که با یک ژل مخصوص (Thixotropic Jelly) پر شده‌اند. این ژل مانع از نفوذ آب و رطوبت به داخل تیوب و تماس آن با فیبرها می‌شود و از آن‌ها در برابر شوک‌های فیزیکی محافظت می‌کند.
  3. عنصر مقاوم مرکزی (Central Strength Member):

    • یک میله غیرفلزی (معمولاً از جنس FRP – Fiberglass Reinforced Plastic) در مرکز کابل قرار دارد که ساختار کلی کابل را مستحکم کرده و از آن در برابر نیروهای کششی در هنگام نصب محافظت می‌کند. لوز تیوب‌ها به دور این عنصر مرکزی تابیده می‌شوند.
  4. لایه محافظ در برابر رطوبت:

    • نوار جاذب رطوبت (Water-Blocking Tape): یک یا چند لایه نوار مخصوص به دور لوز تیوب‌ها پیچیده می‌شود که در صورت نفوذ آب به داخل کابل، متورم شده و از پیشروی رطوبت جلوگیری می‌کند.
  5. لایه زره (Armor):

    • نوار فولادی موج‌دار (Corrugated Steel Tape Armor): این لایه زره فلزی، حیاتی‌ترین بخش برای استفاده در محیط خارجی است. وظیفه اصلی آن محافظت از کابل در برابر خطراتی مانند جویدگی توسط جوندگان (Anti-Rodent)، فشار، ضربه و فشارهای ناشی از خاک (در صورت دفن مستقیم) است.
  6. روکش نهایی (Outer Jacket):

    • جنس: معمولاً از پلی‌اتیلن سنگین (HDPE – High-Density Polyethylene) ساخته می‌شود.
    • ویژگی‌ها: این روکش مقاومت بسیار بالایی در برابر اشعه فرابنفش (UV) خورشید، رطوبت، مواد شیمیایی و ساییدگی دارد و کابل را برای نصب در داکت، کانال یا دفن مستقیم در خاک (Direct Burial) مناسب می‌سازد.

ویژگی‌ها و مزایای برجسته کابل فیبر نوری ۱۲ کور مالتی مود

  • مقاومت محیطی بالا: طراحی شده برای کارکرد پایدار در بازه دمایی گسترده (معمولاً ۴۰- تا ۷۰+ درجه سانتی‌گراد).
  • ضد جونده (Anti-Rodent): لایه زره فولادی، کابل را به گزینه‌ای ایده‌آل برای مسیرهایی که در معرض خطر جوندگان هستند تبدیل می‌کند.
  • مقاومت در برابر آب و رطوبت: استفاده از ژل تیکسوتروپیک و نوار جاذب رطوبت، طول عمر و پایداری سیگنال را تضمین می‌کند.
  • استحکام کششی و فشاری: به لطف عنصر مقاوم مرکزی و زره فلزی، این کابل تحمل بالایی در برابر نیروهای وارده در حین و پس از کابل‌کشی دارد.
  • مناسب برای فواصل متوسط: فیبر مالتی مد OM2 یک راهکار اقتصادی برای برقراری ارتباطات گیگابیتی در مسافت‌های چند صد متری است.

کاربردها

  • شبکه‌های Campus: اتصال ساختمان‌های مختلف یک دانشگاه، بیمارستان یا مجموعه صنعتی.
  • زیرساخت FTTx: بخشی از مسیرهای توزیع فیبر نوری در شبکه‌های شهری.
  • سیستم‌های نظارت تصویری: انتقال تصاویر دوربین‌های مداربسته در فواصل طولانی.
  • ارتباطات دکل‌های مخابراتی: اتصال تجهیزات مستقر بر روی دکل‌ها به مراکز کنترل.
  • نصب در کانال، داکت یا به صورت دفنی (Direct Burial).

مشخصات عمومی کابل فیبر نوری ۱۲ کور مالتی مود نگزنس

  1. قابل استفاده در داخل داکت و قابل دفن در داخل زمین
  2. دارای زره فولادی ضدزنگ
  3. دارای ژل و الیاف شیشه‌ای مقاوم
  4. فیبر نوری بهینه برای استفاده در فواصل طولانی
  5. قابلیت ضدجوندگی
  6. پوشش پلی اتیلن برای غلاف بیرون PE
  7. فیبر نوری ۴ الی ۲۴ کر

برای خرید تجهیزات شبکه و کابل فیبر نوری ۱۲ کور مالتی مود میتوانید از طریق ند شاپ اقدام نمایید.

توضیحات تکمیلی

نوع کابل

OM2 50/125, Unitube : تمامی رشته ها (کور) در یک غلاف حاوی ژل

تعداد رشته

12

قطر بیرونی کابل

9.5 mm

وزن - کیلوگرم

100 kg/km

میزان حساسیت

300 N/cm

Bend Radius

140 mm Operating, 200.0 mm

operating pulling force

450 N

درجه حرارت کاری - سانتیگراد

-20 ~ 60

کابل فیبر نوری 12 کور مالتی مود
کابل فیبر نوری طرح نگزنس 12 رشته (کور) مالتی مد برای محیط خارجی
