پچ کورد فیبر نوری سینگل مود دو متری SC_LC نگزنس (طرح)

توضیحات

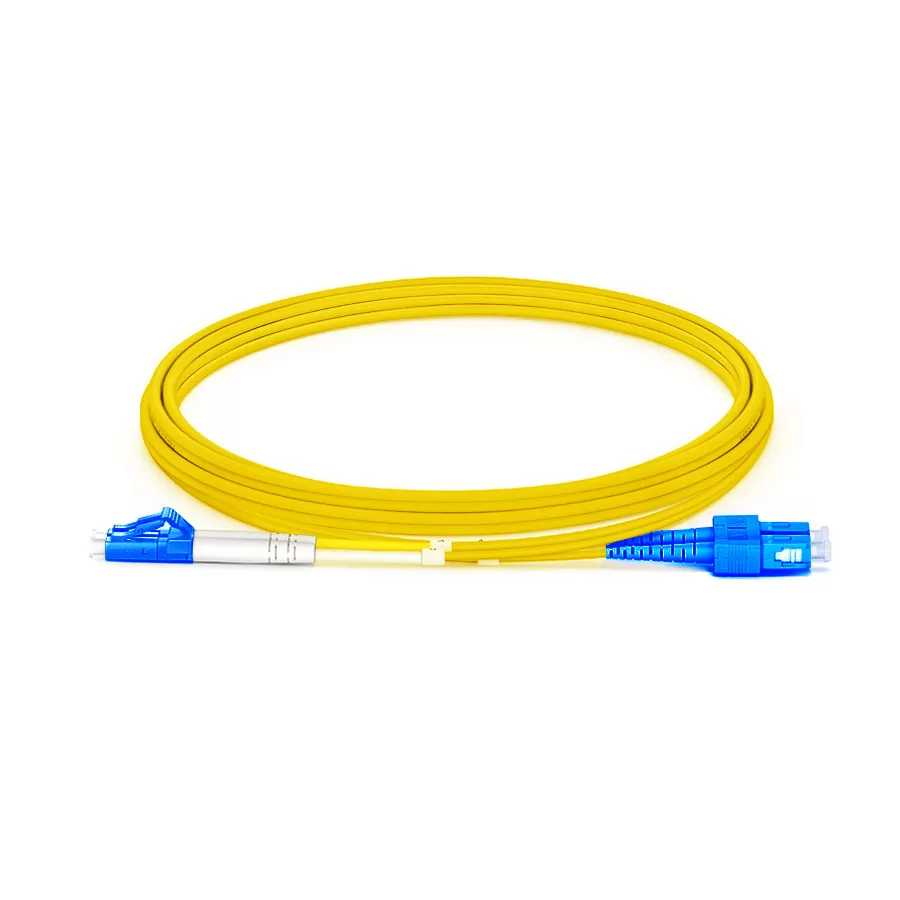

پچ کورد فیبر نوری ۲ متری سینگل مد SC-LC طرح نگزنس

پچ کورد فیبر نوری سینگل مود دو متری SC_LC نگزنس با کانکتورهای متفاوت SC در یک سر و LC در سر دیگر، یک کابل اتصال حیاتی و پرکاربرد در شبکه‌های مخابراتی و دیتاسنترها است. این محصول که با الهام از استانداردهای کیفی و طراحی برند معتبر نگزنس (Nexans) تولید شده است، راهکاری قابل اعتماد و اقتصادی برای اتصال تجهیزات مختلف فیبر نوری به یکدیگر است.

عبارت “طرح نگزنس” نشان می‌دهد که این پچ کورد توسط تولیدکنندگان دیگر، با رعایت مشخصات فنی، کیفیت ساخت و رنگ‌بندی (روکش زرد برای فیبر سینگل مد) مشابه محصولات اصلی لگراند ساخته شده است تا عملکردی پایدار را با قیمتی رقابتی‌تر ارائه دهد.

این کابل برای اتصال دستگاه‌هایی که دارای پورت‌های ورودی/خروجی متفاوتی هستند (یکی SC و دیگری LC) طراحی شده و نیاز به آداپتور یا کابل واسط را از بین می‌برد.

ویژگی‌ها و مشخصات فنی کلیدی

• نوع فیبر: سینگل مد (Single-Mode 9/125µm)

  • طراحی شده برای انتقال داده در مسافت‌های طولانی با کمترین افت سیگنال و بالاترین پهنای باند. معمولاً از استاندارد OS2 پشتیبانی می‌کند.
  • رنگ روکش: زرد، مطابق با استاندارد جهانی برای شناسایی کابل‌های سینگل مد.

• طول کابل: ۲ متر

  • طولی مناسب برای اتصالات داخل یک رک (Intra-rack) یا بین رک‌های مجاور (Inter-rack).

• نوع کانکتورها:

  • سر اول: SC (Subscriber Connector): یک کانکتور با مکانیزم اتصال فشاری-کششی (Push-Pull) که به دلیل سادگی و دوام بالا بسیار رایج است. بدنه آن معمولاً به رنگ آبی است.
  • سر دوم: LC (Lucent Connector): یک کانکتور با ابعاد کوچک (Small Form Factor) که به دلیل اشغال فضای کمتر، در تجهیزات با تراکم پورت بالا مانند ماژول‌های SFP بسیار محبوب است. بدنه آن نیز معمولاً به رنگ آبی است.

• پولیش فرول (Ferrule Polish):

  • معمولاً UPC (Ultra Physical Contact): این نوع پولیش با سر تخت و انحنای جزئی، بازگشت نور (Return Loss) را به حداقل می‌رساند و برای اکثر کاربردهای دیجیتال مناسب است. کانکتورهای UPC به رنگ آبی شناخته می‌شوند.

• ساختار کابل:

  • دوبلکس (Duplex): این پچ کورد از دو رشته فیبر به هم چسبیده تشکیل شده است که امکان ارسال و دریافت داده به صورت همزمان (Full-Duplex) را فراهم می‌کند. هر رشته برای یک مسیر (TX/RX) استفاده می‌شود.
  • روکش (Jacket): عموماً از جنس LSZH (Low Smoke Zero Halogen) ساخته می‌شود که در هنگام آتش‌سوزی، دود کم و بدون گازهای سمی تولید می‌کند و برای استفاده در محیط‌های حساس مانند دیتاسنترها ایده‌آل است.

مزایای اصلی

1. اتصال مستقیم و بدون واسطه: با داشتن کانکتورهای متفاوت SC و LC، نیاز به استفاده از آداپتورهای فیبر نوری را مرتفع کرده و از افت سیگنال اضافی جلوگیری می‌کند.
2. عملکرد بالا برای مسافت‌های طولانی: فیبر سینگل مد، بهترین انتخاب برای زیرساخت‌های مخابراتی، شبکه‌های شهری (MAN) و ارتباطات بین دیتاسنترهاست.
3. کیفیت ساخت قابل اعتماد: طراحی منطبق بر استانداردهای نگزنس، کیفیت بالای فرول سرامیکی و پولیش دقیق کانکتورها را تضمین می‌کند که منجر به افت سیگنال (Insertion Loss) بسیار پایین می‌شود.
4. ایمنی بالا: روکش LSZH این کابل را برای استفاده در محیط‌های داخلی و فضاهای بسته که ایمنی در برابر آتش‌سوزی اولویت دارد، مناسب می‌سازد.

کاربردهای اصلی

• اتصال پچ پنل فیبر نوری (با پورت SC) به یک سوئیچ شبکه که از ماژول SFP (با پورت LC) استفاده می‌کند.
• وصل کردن تجهیزات مخابراتی (مانند OLT) به دستگاه‌های سمت کاربر (مانند ONU).
• ارتباط بین دو دستگاه شبکه که یکی دارای پورت SC و دیگری LC است.
• استفاده در شبکه‌های FTTx، دیتاسنترها، و شبکه‌های محلی (LAN) و گسترده (WAN) مبتنی بر فیبر نوری.

دیگر مشخصه های پچ کورد SC-LC

نوع و ساختار پچ کورد

پچ کورد فیبر نوری نگزنس SC-LC دو متری از نوع سینگل مود (Single Mode) است که برای انتقال داده‌ها با سرعت بالا و کمترین نویز طراحی شده است. این نوع فیبر نوری به دلیل توانایی انتقال سیگنال نوری در یک جهت، برای کاربردهای مخابراتی و شبکه‌های پرسرعت مناسب است.

نوع کانکتورها

پچ کورد فیبر نوری نگزنس دارای کانکتورهای SC و LC است. کانکتور SC به شکل کششی و فشاری روی تجهیزات شبکه چفت و جدا می‌شود که این ویژگی باعث سهولت در استفاده و اتصال محکم می‌شود. کانکتور LC نیز به دلیل محکم بودن اتصال و کیفیت بالا، انتخابی مناسب برای شبکه‌های حساس و پرسرعت است.

طول و قطر کابل

طول این پچ کورد دو متر است که برای بسیاری از کاربردهای شبکه‌ای مناسب می‌باشد. همچنین، قطر کابل فیبر نوری استفاده شده در این پچ کورد ۳ میلی‌متر است که به افزایش مقاومت و دوام آن کمک می‌کند.

استاندارد و رنگ کابل

کابل فیبر نوری این پچ کورد از استاندارد OS2 پیروی می‌کند که برای کاربردهای سینگل مود مناسب است. رنگ کابل زرد است که معمولاً برای کابل‌های سینگل مود استفاده می‌شود.

دوام و کیفیت ساخت

پچ کورد فیبر نوری نگزنس با کیفیت ساخت درجه یک و دوام بالا طراحی شده است. این پچ کورد دارای روکش LSZH (Low Smoke Zero Halogen) است که در صورت آتش‌سوزی دود کم و بدون هالوژن تولید می‌کند، که این ویژگی باعث افزایش ایمنی در محیط‌های حساس می‌شود.

عملکرد و عملیات اتصال

پچ کورد فیبر نوری نگزنس SC-LC دو متری داپلکس است که به معنای انتقال داده‌ها در هر دو جهت می‌باشد. این ویژگی باعث بهبود کیفیت انتقال داده‌ها و کاهش نرخ از دست دادن داده‌ها می‌شود.

کاربردهای پچ کورد فیبر نوری سینگل مود دو متری SC_LC نگزنس

پچ کورد فیبر نوری نگزنس SC-LC برای برقراری ارتباط میان تجهیزات فیبر نوری در شبکه‌ها به کار گرفته می‌شود. این پچ کورد به دلیل ساختار و کیفیت بالای خود، در زیرساخت‌های ارتباطی دیتا سنترها و شبکه‌های مخابراتی استفاده می‌شود. این پچ کورد یک راه حل ایده‌آل برای برنامه‌های داده‌ای است که نیاز به انتقال داده‌های با سرعت بالا دارند.

مزایای پچ کورد فیبر نوری سینگل مود دو متری SC_LC نگزنس

این پچ کورد دارای مزایای متعددی است که از جمله آن‌ها می‌توان به بازدهی بالا، پایین‌ترین نرخ از دست دادن داده‌ها، سازگاری بالا با محیط و انتقال داده‌ها با سرعت بالا و کمترین نویز اشاره کرد.
