کیستون شبکه

کیستون جک چیست؟

کیستون جک انواع مختلفی دارد و کیستون شبکه یکی از مولفه‌های مهم آن است. این جک یک کانکتور کوچک و مهم در سیستم‌های اتصالات شبکه است که کابل اترنت به آن متصل و سوکت شبکه RJ45 نیز وارد آن می‌شود. این جک‌ها به‌طور معمول در پچ پنل‌های  (Patch Panels)، پریزهای دیواری (Wall Plates)، و دستگاه‌های توزیع (Patch Boxes) استفاده می‌شوند. نام “کیستون” از شباهت شکل جک به یک کیستون  گرفته شده است.

ویژگی مهم کیستون جک این است که طراحی آن به گونه‌ای است که می‌توان یک عدد کیستون جک را در پنل‌ها و پریزهای دیواری نصب کرد و انواع مختلفی از اتصالات و کابل‌های شبکه را به‌طور آسان به آن متصل کرد.

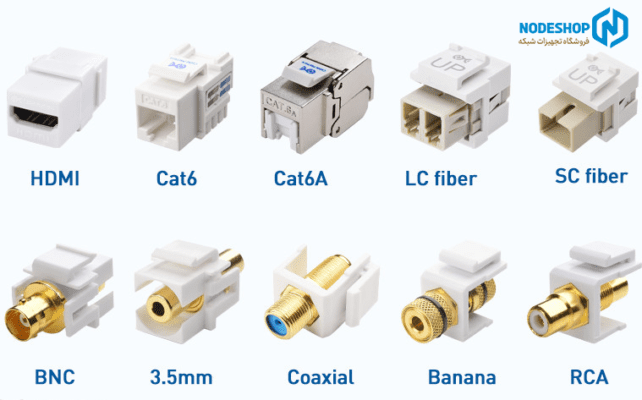

انواع کیستون جک

کیستون جک یکی از مولفه‌های اصلی و مهم شبکه لن به حساب می‌آید و معمولا بر روی پچ پنل، فیس پلیت و یا وال پلیت‌ها نصب می‌گردد.

به طور کلی کیستون جک‌ها تنوع زیادی دارند که هم در محیط‌های تجاری و هم مسکونی مورد استفاده قرار می‌گیرند. در ادامه می‌توان به نمونه‌های بسیاری از کیستون جک‌ها اشاره کرد:

1.  Keystone Jack RJ45: کیستون جک RJ45 در حقیقت یک کانکتور مادگی است که کابل شبکه اترنت به آن متصل و سوکت شبکه RJ45 نیز وارد آن می‌شود. این محصول یکی از پرکاربردترین کیستون‌ها است و در تجهیزات شبکه کاربرد بالایی دارد.
2. Keystone Jack RJ11: این کیستون در تجهیزات مخابراتی و تلفن مورد استفاده قرار می‌گیرد.
3. Banana Keystone Jack: برای اتصال بلندگو با رسانه‌های الکترونیکی معمولا از این کیستون استفاده می‌شود.
4. Coaxial Keystone: نام دیگر این کیستون F Connector است. این کیستون برای اتصال کابل‌های کواکسیال از قبیل کابل تلویزیون و آنتن تلویزیون مورد استفاده قرار می‌گیرد.
5. Fiber Optic Keystone: همانطور که از نام این کیستون مشخص است، جهت اتصال کابل‌های فیبر نوری استفاده می‌شود.
6. HDMI Keystone: این کیستون بر اساس استاندارد High-Definition Multimedia Interface (HDMI) برای اتصال تجهیزات صوتی و تصویری مانند مونیتور کامپیوتر مورد استفاده قرار می‌گیرد.
7. Blank Keystone: استفاده این کیستون در وال پلیت‌ها و پچ پنل‌ها برای پوشش صفحه جک است.
8. RCA Keystone: قدیمی ترین نوع کیستون است که توسط شرکت رادیویی آمریکا معرفی و در تجهیزات رادیویی به کار گرفته شد.
9. 3.5 mm TRS Keystone: در تجهیزات رادیویی و اتصالات TRS کاربرد دارد.

انواع کیستون شبکه RJ45

انواع مختلفی از کیستون جک RJ45  در بازار وجود دارد که بنا بر اهداف مختلف برای انواع کابل‌های اترنت مورد استفاده قرار می‌گیرند. جهت اتصال یک کابل جفت بهم تابیده نمی‌توان نوک آن را مستقیما به دستگاه متصل کرد. از اینرو، نیاز به لوازم جانبی است که رابطی را برای اتصال کابل و دستگاه فراهم نماید. این لوازم جانبی اتصال دهنده، کیستون شبکه RJ45 نامیده می‌شوند.

در ذیل انواع مختلفی از کیستون جک‌های RJ45 معرفی شده است:

• RJ45 110 Punchdown
• RJ45 180-Degree Toolless
• RJ45 90-Degree Vertical Toolless
• RJ45 180-Degree Punchdown
• RJ45 90-Degree Punchdown

همه این کیستون جک‌ها یا کانکتورهای مادگی در دو نوع روکش‌دار و بدون روکش، و همچنین در رنگ‌های مختلف عرضه می‌شوند. کیستون جک‌ها معمولا به شکل مستطیل هستند و ابعاد آنها 16 * 14.5 میلی متر است.

اگرچه کیستون جک‌ها به طور عمده در اتصالات RJ45 Ethernet کاربرد دارند، اما گزینه‌های مختلفی از اتصالات، متناسب با پچ پنل ها وجود دارند، از قبیل اتصالات فیبرنوری و کوکسیال.

برخی از کیستون جک‌ها ویژگی کانکتورهای ته باز را دارند. به طوری که دو پورت مشابه یکی در جلو و دیگری در پشت این کیستون‌ها قرار دارد. اما برخی دیگر از کیستون‌ها در یک سمت دارای کانکتور مادگی و در سمت دیگر کانکتور نر هستند. همچنین، دیگر کیستون‌ها از سمت جلو دارای یک پورت استاندارد و از عقب، مجهز به یک سیستم سیم کشی شده هستند. در این رابطه می‌توان به کیستون‌های Punchdown اشاره کرد.

در همین راستا، نحوه اتصال و یا ترمینال کردن یک کیستون جک‌ به کابل شبکه، بستگی به نوع کیستون دارد. برخی از این کیستون ها را Toolless می‌نامند. از اینرو برای اتصال این دسته از کیستون‌ها به کابل شبکه هیچگونه ابزاری نیاز نیست.

جنس کیستون شبکه می‌تواند هم پلاستیک باشد هم فلز. کیستون‌های موجود در بازار ایران غالبا از پلاستیک هستند. این کیستون‌ها برندهای مختلفی دارند اما برند لگراند، نگزنس و اشنایدر در ایران از شهرت بیشتری برخوردارند.

فرق کیستون شبکه و سوکت شبکه

مهمترین تفاوت بین کیستون و سوکت شبکه در طراحی و نحوه استفاده آنها است. به طوری‌که، سوکت شبکه RJ45 وارد کیستون جک و سپس کیستون شبکه نیز متصل به یک سوئیچ اترنت و یا روتر می‌شود.

به بیان دیگر، طراحی هر دو وسیله به گونه‌ای است که دستگاه‌های مختلف را توسط کابل اترنت به اینترنت متصل می‌کنند.

کیستون شبکه Cat5E

کیستون جک شبکه Cat5e (Category 5e) یکی از انواع کیستون جک‌های متداول در شبکه‌های اترنت است. Cat5e یک استاندارد کابل UTP است که برای انتقال داده‌های شبکه از جمله اطلاعات اترنت به کار می‌رود. این استاندارد بر طبق مشخصات فیزیکی و الکتریکی مشخص شده برای کابل‌ها طراحی شده است و معمولاً در شبکه‌های داخلی (مثل شبکه‌های خانگی یا دفتری) به کار می‌رود.

کیستون جک Cat5e شامل 8 سیم مسی (به شکل 4 زوج تابیده شده) می‌باشد که به کمک کانکتور RJ45 به دستگاه‌ها و تجهیزات شبکه متصل می‌شود. این جک‌ها در پنل‌های پچ، شیشه‌های دیواری و سایر نقاط اتصال شبکه نصب می‌شوند و به وسیله کابل‌های UTP Cat5e به سوئیچ‌ها، روترها یا دیگر دستگاه‌های شبکه متصل می‌شوند.

استفاده از Cat5e به توانایی انتقال داده با سرعت‌های تا 1 گیگابیت بر ثانیه (Gigabit Ethernet) اجازه می‌دهد. این کیستون جک‌ها به‌طور گسترده در شبکه‌های محلی (LAN) استفاده می‌شوند و هنوز هم برای بسیاری از نیازهای اتصالات شبکه کافی و موثر هستند.

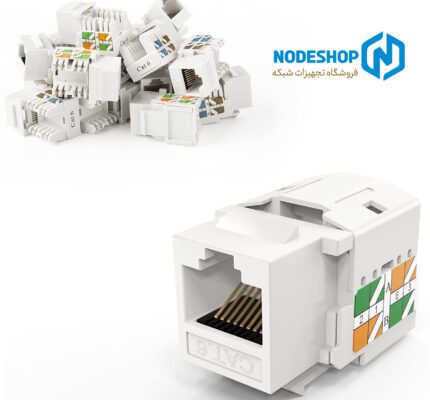

کیستون شبکه Cat6

کیستون جک شبکه Cat6 (Category 6) یکی از نسل‌های پیشرفته‌تر و با عملکرد بهتر از Cat5e است. Cat6 مانند Cat5e برای انتقال داده‌های شبکه مورد استفاده قرار می‌گیرد، اما دارای خصوصیات بهبود یافته‌ای است که انتقال داده‌ها را با سرعت و پایداری بالاتر امکان‌پذیر می‌سازد.

ویژگی‌های کلیدی Cat6 عبارتند از:

1. سرعت بالا: Cat6 قادر به انتقال داده با سرعت‌های تا 10 گیگابیت بر ثانیه (10 Gigabit Ethernet) در فواصل کوتاه است. این کیستون جک ایده‌آل برای شبکه‌هایی است که به سرعت انتقال داده بالا نیاز دارند.
2. تداخل کمتر:  Cat6 دارای اصلاحاتی در ساختار داخلی است که باعث کاهش تداخل‌های الکترومغناطیسی (EMI) و تداخل‌های فرکانس‌های رادیوی (RFI) می‌شود. این امکان را فراهم می‌کند تا در محیط‌های با نویز بالا نیز به خوبی عمل کند.
3. تنظیمات قابل انجام: این کیستون جک معمولاً در محیط‌هایی استفاده می‌شود که نیاز به انتقال داده‌های با سرعت بالا و کارایی بالا دارند، مانند شبکه‌های اداری، شبکه‌های دیتا سنتر، و سیستم‌های اتصالات پیشرفته.
4. کیستون جک Cat6 نیاز به کابل‌های UTP یا STP Cat6 برای اتصال به دستگاه‌های شبکه دارد.

کیستون شبکه Cat6a

کیستون جک شبکه Cat6a (Category 6a) یکی از پیشرفته‌ترین نسخه‌های کیستون جک است که برای اتصال داده‌های شبکه با سرعت بالا استفاده می‌شود. نام “Cat6a” به Category 6 Augmented اشاره دارد، که نسخه بهبود یافته و گسترش یافته از استاندارد Cat6 است.

مهمترین ویژگی‌های کیستون جک Cat6a عبارتند از:

1. سرعت انتقال داده بالا: Cat6a به دلیل افزایش سیگنال قابلیت انتقال داده با سرعت‌های تا 10 گیگابیت بر ثانیه (10 Gigabit Ethernet) را دارد. این نسخه به طور خاص برای ارتباطات 10GigE که در شبکه‌های محلی (LAN) و دیتا سنترها استفاده می‌شود، طراحی شده است.
2. تداخل پایین نویز: Cat6a دارای قدرت پوشش در برابر تداخل‌های الکترومغناطیسی (EMI) و تداخل‌های فرکانس‌های رادیوی (RFI) بسیار بالا است. این به معنای کاهش احتمال خطاها و افزایش پایداری انتقال داده است.

نصب کیستون شبکه

نصب یک کیستون جک (Keystone Jack) برای اتصال داده‌های شبکه می‌تواند در چند مرحله ساده انجام شود. در ادامه، یک راهنمای کلی برای نصب یک کیستون جک شبکه آورده شده است. توجه داشته باشید که ممکن است جزئیات نصب بستگی به نوع کیستون جک و شیوه نصب مورد نظر شما داشته باشد.

مراحل نصب کیستون جک شبکه:

1. آماده‌سازی: اطمینان حاصل کنید که دستگاه و تجهیزات مورد نیاز برای نصب (کابل شبکه، ابزار تشخیص کابل، دستگاه پرچ، و غیره) در دسترس شما باشند.
2. برش کابل: کابل شبکه را با کمک ابزار مناسب ببرید. همچنین مطمئن شوید که انتهای کابل به درستی برش داده شده و تمام زوج‌های تابیده شده در ترتیب صحیح باشند.
3. آماده‌سازی کیستون جک: اگر کیستون جک دارای کاپ (پوشش محافظ) است، آن را باز کنید.
   انتهای کابل را به داخل کیستون جک ببرید تا سیم‌ها به درستی به نقاط مختلف کیستون وصل شوند.
4. پرچ کردن (پانچ): از دستگاه پرچ یا پانچ، با فشار دادن زیادی، اطمینان حاصل کنید که سیم‌ها به درستی در محل‌های تعبیه‌شده در کیستون جک وصل شده‌اند.
5. تست: از ابزار تشخیص کابل یا تستر شبکه برای اطمینان از صحت و کارکرد صحیح اتصال استفاده کنید.
6. نصب در پنل یا پریز دیواری: کیستون جک را در پنل پچ یا پریز دیواری مورد نظر نصب کنید.

برای جزئیات دقیق‌تر، ممکن است نیاز به مطالعه دقیق دفترچه راهنمای نصب کیستون جک و تجهیزات خاص باشد. همچنین، برای اطمینان از تطابق کابل‌ها با استانداردهای مورد نیاز، مطمئن شوید که از کابل‌ها و کیستون جک‌های معتبر و با کیفیت استفاده می‌کنید.

دسته بندی کیستون شبکه بر اساس محل نصب

کیستون‌های شبکه بر اساس محل نصب و استفاده می‌توانند در دسته‌های مختلفی قرار گیرند. این دسته‌بندی‌ها می‌توانند به محل نصب و نوع استفاده از کیستون مرتبط باشند. در ادامه، چند دسته‌بندی معمول بر اساس محل نصب آورده شده است:

1. کیستون‌های شبکه پنل پچ (Patch Panel): این نوع کیستون‌ها برای نصب در پنل‌های پچ یا پچ پنل‌ها به‌کار می‌روند. آنها به نصب کابل‌های شبکه و ایجاد اتصالات به صورت سازمان‌یافته در مکان‌های مرکزی شبکه کمک می‌کنند.
2. کیستون‌های شبکه پریز دیواری (Wall Plate): این کیستون‌ها در پریزهای دیواری نصب می‌شوند و به افراد اجازه می‌دهند تا در مکان‌های قابل دسترس، به راحتی به شبکه متصل شوند. معمولاً در اتاق‌ها، دفاتر، یا مکان‌های دیگری که نیاز به اتصالات دیواری دارند، استفاده می‌شوند.
3. کیستون‌های شبکه رک‌ (Rack Mount): این کیستون‌ها معمولاً در تجهیزات رک یا رک‌های مخصوص شبکه نصب می‌شوند. این نوع از کیستون‌ها معمولاً برای اتصال دستگاه‌های شبکه مستقر در رک مانند سوئیچ‌ها، روترها و سرورها استفاده می‌شود.
4. کیستون‌های شبکه میز (Desk Jack): این کیستون‌ها معمولاً بر روی میزها یا سطوح کاری نصب می‌شوند و به افراد اجازه می‌دهند تا به راحتی دستگاه‌های خود را به شبکه متصل کنند.
5. کیستون‌های شبکه سقفی (Ceiling Jack): برخی از محیط‌های اداری یا صنعتی ممکن است نیاز به نصب کیستون‌های شبکه در سقف داشته باشند تا به دستگاه‌هایی که در فضای سقفی نصب شده‌اند اتصال برقرار کنند.

توجه داشته باشید که نوع کیستون و محل نصب آن بستگی به نیازها و ساختار شبکه مورد نظر دارد. همچنین، برای انتخاب صحیح کیستون، به استانداردها و نیازهای فنی مربوط به نوع کابل و سیستم شبکه خود توجه کنید.

رنگ بندی کیستون شبکه

رنگ‌بندی کیستون‌های شبکه اغلب بر اساس استانداردها و نمایندگی‌های مشخص تعیین می‌شود. در بسیاری از استانداردهای اتصالات شبکه، از یک سیستم رنگ‌آمیزی استفاده می‌شود تا اتصالات مختلف و نوع کابل‌ها به راحتی تشخیص داده شوند. این سیستم رنگ‌آمیزی عمدتاً بر روی کابل‌های UTP (Unshielded Twisted Pair) متداول است. در زیر، رنگ بندی استاندارد برای کیستون‌های شبکه Cat5e و Cat6 اشاره شده است:

Cat5e:

• Pair 1 (White/Blue, Blue)
• Pair 2 (White/Orange, Orange)
• Pair 3 (White/Green, Green)
• Pair 4 (White/Brown, Brown)

Cat6:

1. Pair 1 (White/Blue, Blue)
2. Pair 2 (White/Orange, Orange)
3. Pair 3 (White/Green, Green)
4. Pair 4 (White/Brown, Brown)

در بسیاری از موارد، هر زوج رنگی به یک دسته خاص از سیم‌ها (تین، راست، جدا و گرد) اختصاص داده می‌شود. این رنگ بندی استاندارد به کاربران کمک می‌کند تا به راحتی سیم‌های متناظر در دو سر کابل را تشخیص دهند و اتصالات را به درستی برقرار کنند.

توجه: هر استاندارد یا نوع کیستون ممکن است از یک سیستم رنگ‌آمیزی خاص استفاده کند. برای اطمینان از صحت رنگ بندی، به دفترچه راهنمای مرفوعه یا منابع مربوط به کیستون مورد استفاده مراجعه کنید.

کیستون روکار شبکه

اگر منظور شما از “کیستون روکار”، کیستون جک‌هایی هستند که به صورت مستقیم در سطح روکار (دیوار یا پنل) نصب می‌شوند، در اصطلاح فنی به آن‌ها “سطح روکار” یا “Surface Mount Keystone Jack” گفته می‌شود. این جک‌ها مختصراً در سطح دیوار یا پنل نصب می‌شوند و به دستگاه‌های شبکه، مثل کامپیوتر، تلفن یا دوربین، اجازه اتصال می‌دهند.

چند مرحله برای نصب کیستون روکار شبکه:

1. آماده‌سازی: اطمینان حاصل کنید که تمام ابزارها و تجهیزات مورد نیاز برای نصب (کیستون روکار، کابل شبکه، ابزار تشخیص کابل، و غیره) در دسترس شماست.
2. برش کابل: کابل شبکه را با استفاده از ابزار برش مناسب به اندازه مناسب ببرید.
3. آماده‌سازی کیستون روکار:
   – اگر کیستون روکار دارای درپوش (Faceplate) است، آن را باز کنید.
   – انتهای کابل را به داخل کیستون روکار ببرید.
4. پانچ کردن (پرچ): از دستگاه پانچ یا پرچ برای فشردن سیم‌های کابل در نقاط اتصال کیستون استفاده کنید. این عمل باعث می‌شود که سیم‌ها به درستی و محکم در نقاط اتصال وصل شوند.
5. بستن درپوش: اگر درپوشی دارید، آن را ببندید تا سیم‌ها و کیستون به خوبی محافظت شوند.
6. نصب در سطح روکار: کیستون روکار را در دیوار یا پنل سطح روکار نصب کنید.
7. تست اتصال: پس از نصب، از ابزار تشخیص کابل یا تستر شبکه برای اطمینان از صحت اتصال استفاده کنید.

همچنین، همواره به راهنمای تولید کننده یا استانداردها مراجعه کرده و دقیقاً دستورالعمل‌های آن را دنبال کنید.

قیمت کیستون شبکه

قیمت کیستون شبکه ممکن است بسیار متغیر باشد و بستگی به عوامل مختلفی داشته باشد از جمله نوع کیستون، استاندارد، تولید کننده، کیفیت ساخت، و بازار محلی. برخی از نکاتی که بر قیمت کیستون‌های شبکه تأثیر می‌گذارند عبارتند از:

1. نوع کیستون: نوع کیستون (مثلاً Cat5e، Cat6، Cat6a) بر قیمت آن تأثیر دارد. استانداردهای جدیدتر معمولاً قیمت بیشتری دارند.
2. تعداد: تعداد کیستون‌هایی که می‌خواهید خریداری کنید نیز بر قیمت تأثیرگذار است.
3. برند: برند تأثیر زیادی بر قیمت دارد. برندهای معروف و با کیفیت ممکن است گران‌تر باشند.
4. کیفیت ساخت:متریال‌ها و کیفیت ساخت کیستون نیز تأثیر مستقیمی بر قیمت دارد.
5. فروشنده: ممکن است قیمت‌ها بین فروشندگان مختلف متفاوت باشد. مقایسه قیمت‌ها از چند فروشنده مختلف می‌تواند به شما کمک کند تا بهترین قیمت را بیابید.

برای دانستن قیمت دقیق و به‌روز برای کیستون‌های شبکه، بهتر است با فروشندگان محلی یا فروشگاه‌های آنلاین تماس بگیرید. همچنین، توجه داشته باشید که قیمت‌ها ممکن است در زمان تغییر کنند، بنابراین بهتر است قبل از خرید، قیمت‌ها را مقایسه و بررسی کنید.

بهترین فروشگاه خرید کیستون شبکه

فروشگاه گروه نُد به عنوان یکی از معتبرترین عرضه‌کننده‌های کیستون شبکه با نازل ترین قیمت در بازار فعالیت دارد. برای خرید انواع کیستون شبکه می توانید به لینک زیر مراجعه نمایید.

خرید کیستون شبکه
