کابل UTP

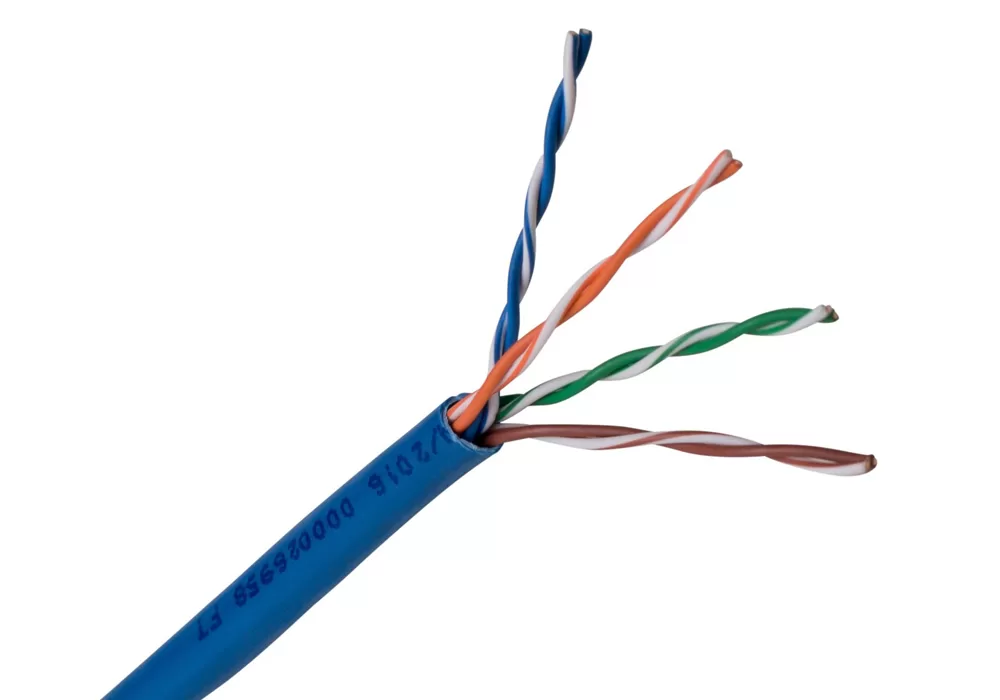

کابل UTP که مخفف Unshielded Twisted Pair Cable است به معنای زوج بهم تابیده بدون محافظ (بدون شیلد) است. کابل UTP یک کابل مسی مخابراتی با مقاومت 100 اهم است که از 2 تا 1800 زوج بهم تابیده بدون روکش تشکیل و به وسیله یک جلد بیرونی محصور می‌شود. این دسته از کابل‌ها فاقد روکش فلزی می‌باشند و این موضوع سبب کوچک شدن قطر کابل‌ها و بی حفاظ شدن در برابر تداخلات الکتریکی می‌شود. هرچند ویژگی بهم تابیده Twist مصونیت کابل در برابر نویزهای الکتریکی و اختلالات الکترومغناطیسی (EMI) را بهبود می‌بخشد.

در کابل‌های افقی (horizontal cables) تعداد زوج‌ها معمولا 4 عدد می‌باشد و در کابل‌های ستون فقرات (backbone cables) مقداری افزایش خواهد داشت و به تعداد 25 عدد می‌رسد. زیرا کابل‌های UTP چند زوجی در گروه اتصال 25 زوجه ساخته می‌شود.

رسانای مسی کابل‌های UTP

رسانای مسی در هر دو کابل افقی و ستون فقرات می‌تواند قطری برابر با 0.65mm و یا 0.40mm داشته باشد. به صورت متداول سایز آنها 0.51mm است اما در کابل‌های Cat6 که عملکرد بالاتری دارند رساناهای قطورتر با سایز 0.57mm یا بالاتر به کار می‌رود. این رساناها به دو دسته رسانای مفتولی و رسانای افشان تقسیم می‌شوند.

کابل UTP رسانای مفتولی

همانطور که از نام این رسانا پیداست، در این دسته از کابل‌ها یک سیم مفتول مسی به کار می‌رود که نقش رسانا و هدایت کننده را به عهده دارد. همچنین این رساناها ویژگی‌های الکتریکی برتری دارند که باعث می‌شود در فرکانس‌های طولانی با قدرت و ثبات بالایی کار کنند. کابل‌های رسانای مفتولی مقاومت پایینی در برابر جریان مستقیم DC و حساسیت کمی در مقابل تاثیرات بسامد بالا دارند. از اینرو، کابل‌های رسانای مفتولی می‌توانند ارسال اطلاعات در فواصل طولانی‌تر و انتقال دیتا با نرخ بالاتری را نسبت به رسانای افشان، پشتیبانی کنند. کابل‌های UTP که برای کاربردهای افقی و ستون فقرات مورد استفاده قرار می‌گیرند، معمولا از نوع رسانای مفتولی هستند.

کابل UTP رسانای افشان

هر رسانای افشان، رسانایی است که از گروهی از سیم‌های افشان بهم تابیده شده اما در مقیاس کوچکتر، تشکیل شده است. کابل‌های رسانای افشان معمولا هم در محیط کار و هم در اتاق مخابرات، به عنوان پچ کابل‌ها استفاده می‌شوند. این رساناها به گونه‌ای ساخته می‌شوند که عموما 6 یا 18 سیم، یک سیم تکی را در مرکز گروه محصور می‌کنند.

کاربردها و مشخصات کابل UTP

کابل‌های UTP عموما برای شبکه‌های لن استفاده می‌شوند و معمولا برای انتقال صدا و دیتا، سیستم‌های خدمات رادیویی و شنیداری، اتومایسیون ساختمان و سیستم‌های کنترل کاربرد دارند. این کابل‌ها در سیستم کابل‌کشی افقی و ستون فقرات نیز استفاده می‌شوند.

می توان گفت کابل‌های UTP برای برنامه‌های صوتی ساخته شده‌اند. کابل‌های صوتی UTP تنها برای جابجایی سیگنال‌های آنالوگ استفاده می‌شوند که بسیار مستحکم هستند و به سادگی توسط نویزهای الکتریکی دچار اختلال نمی‌شوند.

در سالهای اخیر با متحول شدن کاربردها، طبقه بندی‌های مختلفی از کابل‌های UTP نیز به وجود آمده. این کابل‌ها شکلی از کابل‌های دو زوجی مسی هستند که فاقد روکش می‌باشند و در طبقه‌بندی‌های Cat1،Cat2، Cat3، Cat4، Cat5، Cat5e، Cat6، Cat6a قابل دسترس هستند. به‌طوری‌که کابل‌های UTP در طبقه‌بندی بالا برای ارتباطات شبکه و کابل‌های UTP در طبقه‌بندی پایین‌تر برای ارتباطات مخابراتی و تلفنی مورد استفاده قرار می‌گیرند.

قطر هر سیم	حداکثر طول کابل	نرخ انتقال داده	طبقه بندی
–	–	تا 1 مگابیت بر ثانیه	Cat 1
–	–	تا 4 مگابیت بر ثانیه	Cat 2
–	100	تا 10 مگابیت بر ثانیه	Cat 3
–	100	تا 16 مگابیت بر ثانیه	Cat 4
0.40 تا 0.51	100	تا 100 مگابیت بر ثانیه	Cat 5
0.40 تا 0.51	100	تا 1 گیگابیت بر ثانیه	Cat 5e
0.51 تا 0.57	100	تا 10 گیگابیت بر ثانیه	Cat 6
0.57	100	تا 10 گیگابیت بر ثانیه	Cat 6a
