کابل Cat6 و کاربردهای آن

خرداد ۲۱, ۱۴۰۲

کابل Cat6 و کاربردهای آن

کابل Cat6 چیست؟

در دنیای شبکه‌های کامپیوتری، کابل Cat6 یکی از پرکاربردترین و بهترین گزینه‌ها برای اتصالات سیمی است. این کابل با فراهم کردن سرعت بالا، کاهش تداخل الکترومغناطیسی و قابلیت استفاده در شبکه‌های خانگی و حرفه‌ای، جایگاه ویژه‌ای دارد. تا انتها، همراه ما در تیم ند شاپ باشید.

تعریف کابل Cat6

Cat6 مخفف Category 6 است و نوعی کابل به هم تابیده (Twisted Pair) است که برای انتقال داده در شبکه‌های Ethernet استفاده می‌شود. این کابل نسبت به انواع قبلی مثل Cat5 و Cat5e بهبود‌های زیادی در سرعت، پهنای باند و مقاومت در برابر تداخل دارد.

تاریخچه کابل Cat6

زمانی که Cat6 برای اولین بار معرفی شد، تقریباً ۵۰٪ گرانتر از Cat5 بود. با این حال، هزینه‌های کابل‌کشی Cat6 به طور قابل توجهی در طول سال‌ها کاهش یافته است. مهمتر از همه، ارائه پهنای باند و سرعت بیشتر بر روی Cat6، این نوع کابل‌ را به یک نیاز اساسی برای شبکه گیگابیتی و پهنای باند تا ۲۵۰ مگاهرتز تبدیل کرده است

مشخصات فنی کابل Cat6

ویژگی	توضیح
نوع کابل	Twisted Pair (به هم تابیده)
استاندارد	ANSI/TIA-568-B.2 و ISO/IEC 11801
حداکثر سرعت	تا ۱۰ گیگابیت بر ثانیه (Gigabit)
حداکثر فاصله	۵۵ تا ۱۰۰ متر (با سرعت گیگابیت)، ۳۷ تا ۵۵ متر (با سرعت ۱۰ گیگابیت)
پهنای باند	۲۵۰ MHz (در مقایسه با ۱۰۰ MHz در Cat5e)
روکش	UTP (بدون روکش فلزی) یا FTP/SFTP (با روکش فلزی برای کاهش تداخل)

تفاوت Cat6 با Cat5 و Cat5e

ویژگی	Cat5	Cat5e	Cat6
سرعت حداکثری	۱۰۰ Mbps	۱ Gbps	۱۰ Gbps (تا ۵۵ متر)
پهنای باند	۱۰۰ MHz	۱۰۰ MHz	۲۵۰ MHz
فاصله موثر	۱۰۰ متر	۱۰۰ متر	۱۰۰ متر (با سرعت گیگابیت)
تداخل الکترومغناطیسی	بیشتر	کمتر	کمترین
قیمت	پایین	متوسط	بالا
کاربرد مناسب	شبکه‌های قدیمی	شبکه‌های خانگی	شبکه‌های حرفه‌ای و شرکتی

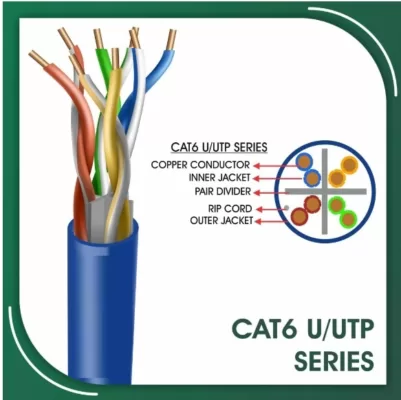

ساختار داخلی کابل Cat6

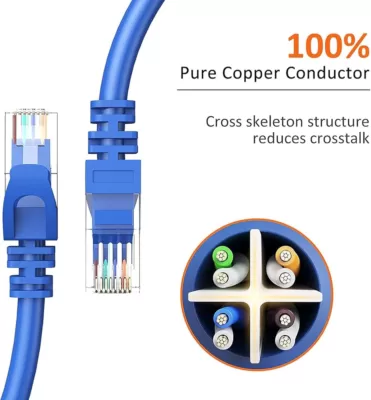

کابل Cat6 از ۴ زوج سیم (۸ رشته) تشکیل شده است که به صورت به هم تابیده قرار گرفته‌اند. در برخی مدل‌ها یک جداکننده پلاستیکی مرکزی وجود دارد که از تداخل بین زوج‌های سیم جلوگیری می‌کند.

UTP (Unshielded Twisted Pair): بدون روکش فلزی
STP (Shielded Twisted Pair): با روکش فلزی برای کاهش تداخل

استاندارد کابل Cat6

رده ۶ یا همان Cat6 یک استاندارد کابل اترنت که توسط انجمن صنایع الکترونیک (EIA) و انجمن صنعت ارتباطات از راه دور (TIA) تعریف شده است.

کاربردهای کابل Cat6

کابل Cat6 در محیط‌های مختلفی استفاده می‌شود:

کاربرد	توضیح
شبکه‌های خانگی	اتصال روتر، کامپیوتر، تلویزیون هوشمند و دستگاه‌های IoT
شبکه‌های دفتری	اتصال سوئیچ‌ها، سرورها و کامپیوترهای کاری
دوربین‌های مداربسته IP	انتقال تصاویر با کیفیت بالا و بدون تأخیر
شبکه‌های بازی آنلاین	کاهش لَگ و افزایش پایداری اتصال
VoIP و تلفن‌های IP	تماس‌های صوتی با کیفیت بالا
سیستم‌های اتوماسیون هوشمند	اتصال دستگاه‌های هوشمند در خانه و ساختمان

کاربردهای معمول کابل های شبکه Cat6 چیست؟

نصاب‌ها اغلب از کابل‌های Cat6 برای کابل‌های اصلی شبکه در ارتباط با فیبر نوری استفاده می‌کنند. اگرچه کمی پرهزینه‌تر از Cat5e است، کابل Cat6 در فواصل طولانی تر از Cat 5e قابل اعتمادتر است و برای فناوری‌های جدید (برق ۶۰ وات و ۹۰ وات برق) از طریق اترنت (PoE) بازار مناسب هستند. با این پتانسیل سرعت بالاتر و تداخل کمتر، کابل Cat6 در حال حاضر انتخاب اول برای شبکه‌های خانگی و سازمانی است.

همچنان بخوانید : مقایسه تخصصی کابل شبکه cat6 و cat6a

مزایای کابل Cat6

✅ سرعت بالا (تا ۱۰ گیگابیت بر ثانیه)
✅ کاهش تداخل الکترومغناطیسی
✅ پهنای باند بالا
✅ پشتیبانی از PoE (Power over Ethernet)
✅ مقاومت بهتر در برابر نویز
✅ طول عمر بیشتر نسبت به Cat5

معایب کابل Cat6

❌ قیمت بالاتر نسبت به Cat5 و Cat5e
❌ فاصله محدودتر با سرعت ۱۰ گیگابیت
❌ نیاز به سوکت و تجهیزات مناسب RJ45
❌ وزن بیشتر و انعطاف کمتر نسبت به Cat5

حداکثر بُرد کابل Cat6 چقدر است؟

یک کابل اترنت برای کار در حداکثر فاصله ۱۰۰ متری طراحی شده است طول بیشتر از آن منجر به مشکلاتی مانند افت دیتا، کاهش عملکرد و از دست دادن سیگنال در هنگام استقرار کابل Cat6 می‌شود. حداکثر طول کابل Cat6 معمولاً شامل ۹۰ متر، به علاوه ۵متر کابل بین اتصال و دستگاه است. برای 10GBASE-T، کابل Cat6 بدون محافظ نباید از ۵۵ متر تجاوز کند.

نوع Cat6	فرکانس	حداکثر استفاده از فاصله
کابل استاندارد Cat6	۲۵۰ مگاهرتز	۵۵ متر بدون محافظ برای 10GBASE-T
کابل اترنت Cat6a	۵۰۰ مگاهرتز	۱۰۰ متر روی 10GBASE-T

.

آیا کابل Cat6 با کابل Cat5e سازگار است؟

در تقابل بین کابل‌های و Cat6، هر دو از یک قطعه انتهایی استفاده می‌کنند، یعنی می‌توانند به یک پورت متصل شوند. تفاوت‌ها در قابلیت‌های آنها و همچنین روش‌ها و مواد مورد استفاده برای سCat5e اخت آنها نهفته است. “انتهای” مشترک همه کابل‌ها RJ45 است و می‌تواند به هر جک اترنت در رایانه، روتر، سوئیچ PoE یا دستگاه‌های دیگر متصل شود. (“RJ” مخفف (Jack and refers)، ثبت شده است و به یک رابط شبکه فیزیکی استاندارد شده اشاره دارد. “۴۵” به تعداد رابط در مشخصات استاندارد اشاره دارد.)

کابل Cat5 منسوخ شده و Cat5e جایگزین آن شده است کابل Cat5e با کیفیت خوب (“e” مخفف بهبود یافته است) می‌تواند با سرعت نزدیک با سرعت گیگابیت کار کند، در حالی که Cat6 به طور خاص برای عملکرد ۱ گیگابیتی گواهی دارد، بنابراین سرعت بیشتری را نسبت به Cat5 ارائه می‌دهد. Cat6 می‌تواند تا ۲۵۰ مگاهرتز کار کند در حالی که Cat5e فقط می‌تواند تا ۱۰۰ مگاهرتز کار کند. Cat5e مقرون به صرفه‌تر است، سرعت‌های تقریباً مشابهی دارد و در رنگ‌های زیادی برای مطابقت با محیط‌هایی که در آن قرار می‌گیرند ارائه می‌شود.

نحوه اتصال کابل Cat6

برای اتصال کابل Cat6 به دستگاه‌ها، معمولاً از سوکت RJ45 استفاده می‌شود. دو استاندارد اصلی برای پیچیدن سیم وجود دارد:

T568A
T568B

معمولاً استاندارد T568B در شبکه‌های خانگی و دفتری استفاده می‌شود.

معرفی محصول :

کابل شبکه CAT6a sftp نگزنس (طرح)

کابل شبکه cat6 sftp outdoor نگزنس (طرح ایرانی)

کابل شبکه اینفیلینک CAT6 UTP 305m IP-CU6HP

تفاوت کابل Cat6 بدون محافظ و شیلددار

کابل بدون محافظ Cat6 یا UTP Cat6 نوعی کابل با سیم‌هایی که برای کاهش نویز و تداخل به یکدیگر پیچیده می‌شوند در حالی که Cat6 شیلددار یک کابل جفت پیچ خورده محصور در یک فویل یا محافظ مش است که از کابل در برابر تداخل الکترومغناطیسی (EMI) محافظت می‌کند. برای شبکه های پرسرعت مانند مراکز داده که در آن شبکه‌های 10GBase-T استفاده می‌شود ایده آل است. Cat6 بدون محافظ را می توان برای سیستم کامپیوتر در کابل کشی روی دیوار استفاده کرد، اما کابل های دارای شیلد Cat6 برای مناطقی که تداخل زیاد وجود دارد، مناسب‌تر هستند

انواع کابل Cat6

نوع	توضیح
Cat6 UTP	بدون روکش فلزی – مناسب برای استفاده عمومی
Cat6 FTP	با روکش فلزی روی کل کابل
Cat6 SFTP	با روکش فلزی روی هر زوج و کل کابل
Cat6a (Augmented)	نسخه بهبود یافته با پهنای باند ۵۰۰ MHz و فاصله بیشتر با سرعت 10Gbps

نحوه انتخاب کابل Cat6 مناسب

✅ مشخص کردن نیاز به سرعت (گیگابیت یا ۱۰ گیگابیت)
✅ انتخاب نوع کابل (UTP یا FTP)
✅ خرید از برندهای معتبر (مانند TP-Link، Belkin، Netgear، Nexans)
✅ استفاده از کابل Cat6a برای شبکه‌های بلندمدت
✅ آزمایش کابل بعد از نصب با دستگاه تستر شبکه

تست کابل Cat6

- تسترهای کابل Cat6 ابزاری ضروری برای تست سریع و عیب یابی یکپارچگی کابل‌های اترنت هستند.
- آنها می‌توانند چندین نوع کابل را آزمایش کنند و بررسی کنند که آیا کابل‌ها درست یا نادرست وصل شده‌اند. آنها به طور کلی بسته به قیمت، عملکرد و کاربرد خاص متفاوت هستند.
- کابل‌های شبکه Cat6 که با اندازه معین فروخته می‌شوند ممکن است با نیازهای شما مطابقت نداشته باشند، یا ممکن است نیاز به سفارشی سازی بر اساس برنامه خاصی داشته باشند.
- چگونه پچ کورد Cat6 بسازیم؟ و چگونه کابل Cat6 را قطع کنیم؟ راهنمای دستورالعمل زیر برای ایجاد پچ کابل‌های Cat6 ارائه شده است.

سه مرحله اساسی:

- - کابل
  - بریدن
  - متصل کردن

طول مورد نیاز را برش دهید؛ طول مورد نیاز برای کابل خود را بکشید و کابل را به طول مورد نیاز ببرید. نکته: در هر صورت کمی سیم را اضافه کنید.

روکش بیرونی کابل را بردارید؛ کابل را حدود ۲ سانت از انتهای آن با ابزار سیم‌چین جدا کنید و کابل کش را بردارید.

- - سیم‌ها را از حالت جفت باز کنید؛ آنها را تا حد امکان صاف کنید.
  - سیم‌ها را سازماندهی کنید؛ این به تنظیمات سیم‌کشی که دارید بستگی دارد.
  - سیم‌ها را صاف و موازی فشار دهید و بالای سیم‌ها را به طول ۱۲.۵ میلی‌متر از پایه روکش ببرید.
  - اندازه بیش از ۱۲.۵ میلی‌متر می‌تواند اتصال و کیفیت را به خطر بیندازد.
  - سیم‌ها را در سوکت قرار دهید؛ با سطح صاف دوشاخه در بالا.
  - سوکت را در ابزار سوکت زن قرار دهید؛ دسته را محکم فشار دهید.
  - تکرار کنید؛ مراحل بالا را با انتهای دیگر کابل دنبال کنید.
  - تست؛ مطمئن شوید که کابل شبکه کار می‌کند.

ابزاری برای پیچاندن کابل و کانکتورهای جفت پیچ خورده

ویدیوی راهنمای زیر، سه نصب متداول در مورد نحوه پایان دادن به کابل Cat6 را نشان می‌دهد، از جمله نحوه اتصال به دوشاخه سوکت، کیستون و غیره می باشد

امیدوارم دستورالعمل‌ها برای شما آموزنده و مفید باشد.

جمع‌بندی

کابل Cat6 گزینه‌ای عالی برای کسانی است که به دنبال سرعت بالا، پهنای باند گسترده و کاهش تداخل در شبکه خود هستند. این کابل با وجود قیمت بالاتر، در طولانی‌مدت سرمایه‌گذاری بسیار مناسبی برای شبکه‌های خانگی و تجاری است.
