تست چنل و پرمننت در شبکه: مفهوم، کاربردها و اهمیت آزمون‌های شبکه

در دنیای شبکه‌های کامپیوتری، به‌روزرسانی و نگهداری از سلامت تجهیزات و خطوط ارتباطی یکی از مهم‌ترین عوامل برای تضمین کیفیت خدمات است. تست چنل (Channel Test) و تست پرمننت (Permanent Link Test) از جمله روش‌های استاندارد در صنعت شبکه هستند که به منظور اطمینان از عملکرد صحیح و قابل اعتماد زیرساخت کابل کشی شبکه انجام می‌شوند. این تست‌ها نقش بسزایی در شناسایی مشکلات بالقوه، بهبود کیفیت انتقال داده و جلوگیری از خرابی‌های گران‌قیمت شبکه دارند.

در این مقاله از تیم تخصصی ند، به طور کامل به مفهوم تست چنل و پرمننت در شبکه خواهیم پرداخت، انواع آن‌ها را بررسی می‌کنیم و به کاربردها، اهمیت و نحوه اجرای این تست‌ها خواهیم پرداخت.

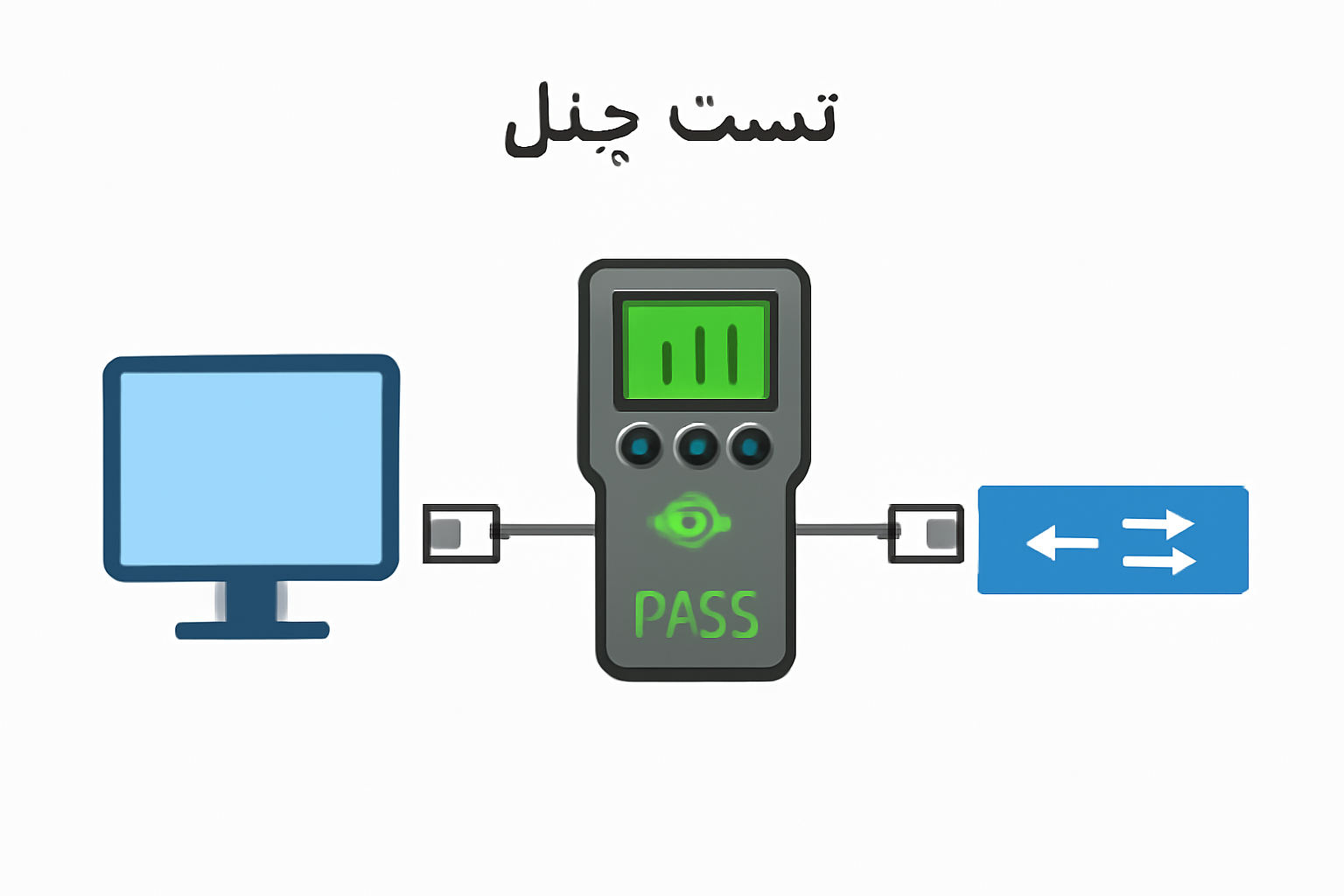

📌 تست چنل (Channel Test) چیست؟

تست چنل به معنای تست تمامی المان‌های موجود در یک مسیر ارتباطی شبکه است. این تست شامل کابل، کانکتورها، پچ‌کوردها، پچ‌پنل‌ها و حتی تجهیزات متصل به شبکه (مانند سوئیچ و کارت شبکه) می‌شود. به عبارت دیگر، تست چنل، کل حلقه ارتباطی از نقطه انتهایی (End-User) تا سوئیچ مرکزی را مورد آزمایش قرار می‌دهد.

✅ مراحل تست چنل:

1. بررسی فیزیکال سیم‌کشی : وجود اتصال کوتاه، باز، معکوس شدن سیم‌ها و سالم بودن کانکتورها.
2. آزمایش چشمگیرهای الکتریکی : مانند مقاومت، ظرفیت، تلفات بازتابی (Return Loss)، تلفات عبوری (Insertion Loss) و تداخل‌های متقابل (Crosstalk).
3. چک کردن سرعت و کیفیت انتقال داده : آیا کابل قادر است به صورت کامل استاندارد ۱ گیگابایت، ۱۰ گیگابایت و یا بیشتر را پشتیبانی کند؟
4. مقایسه با استانداردهای IEEE و TIA/EIA : همچون Cat5e, Cat6, Cat6a و Cat7.

🧪 ابزارهای تست چنل:

• Fluke DSX-5000 Cable Analyzer
• Ideal Networks LanTEK II
• NetAlly AirCheck G2

این دستگاه‌ها قادرند تمامی پارامترهای لازم را در زمان کوتاهی بررسی کنند و گزارش‌های دقیقی از وضعیت شبکه ارائه دهند.

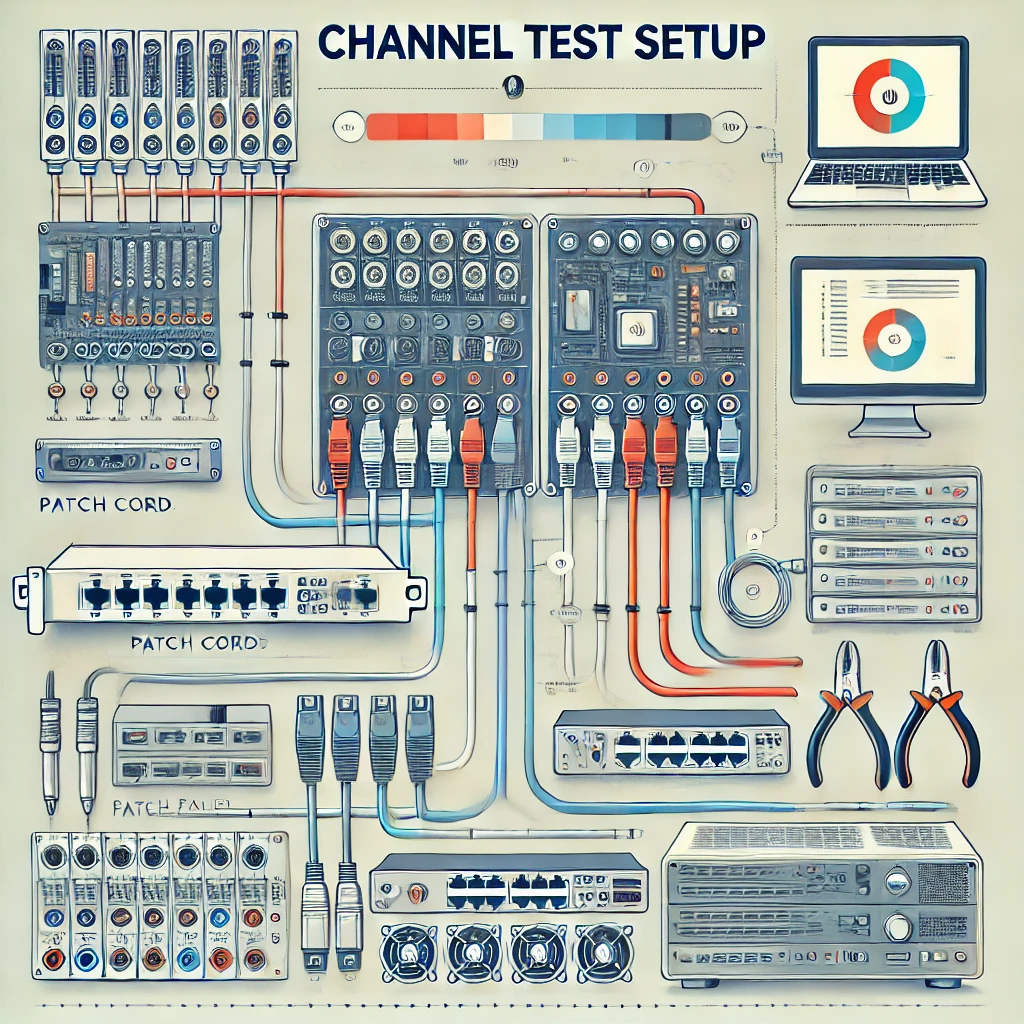

تست چنل (Channel Test)

این تست، کانال کامل انتقال داده بین دو دستگاه الکترونیکی (مانند رایانه و سوئیچ) را بررسی می‌کند. کانال شامل تمام اجزای مسیر انتقال داده است، از جمله:

• پچ پنل
• کابل‌ها
• پریزها
• سیم‌های پچ

مزایای تست چنل:

• پوشش کامل مسیر انتقال داده
• اطمینان از عملکرد مناسب شبکه در اتصال دستگاه‌ها
• مناسب برای عیب‌یابی و اطمینان از پشتیبانی شبکه از سرعت‌های بالاتر


  تست چنل و پرمننت در شبکه

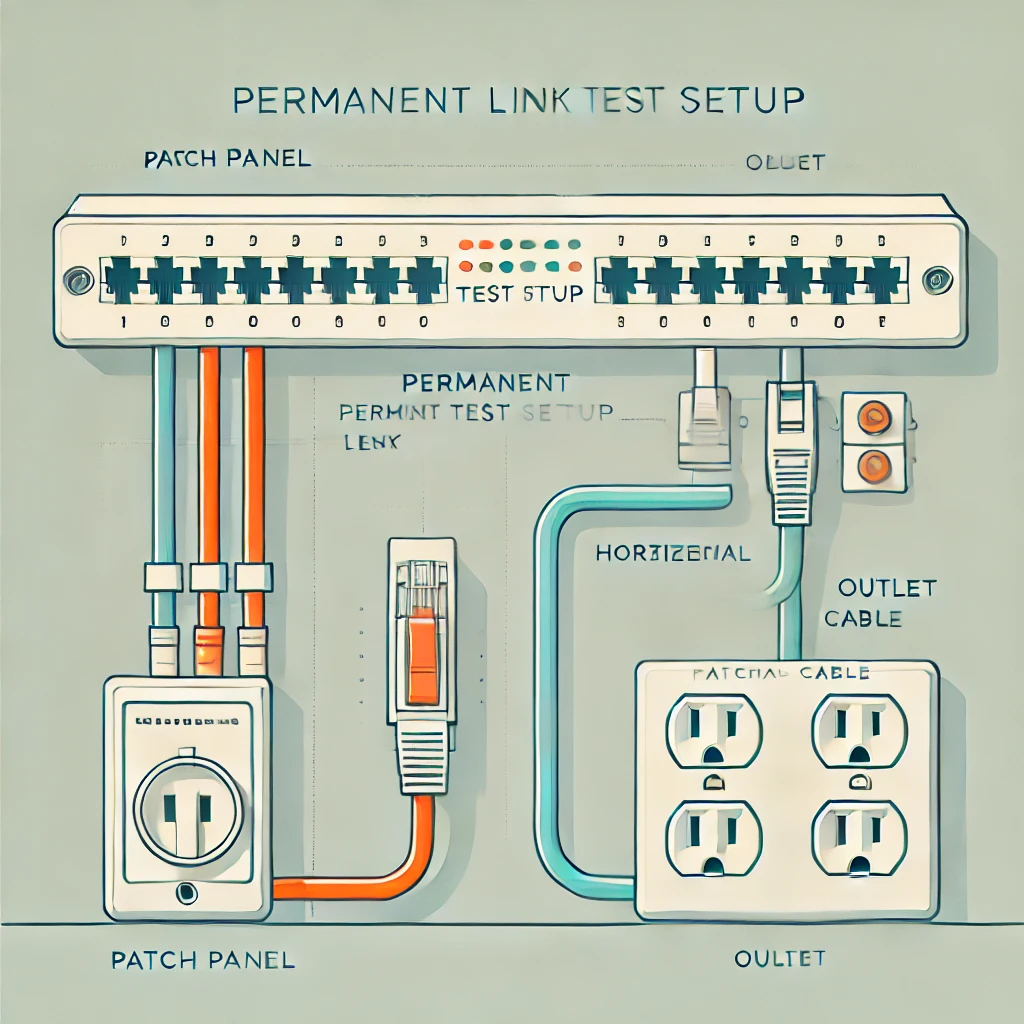

تست پرمننت (Permanent Link Test)

این تست به بررسی بخش ثابت و دائمی زیرساخت شبکه می‌پردازد. اجزای اصلی این بخش شامل:

• کابل‌کشی افقی
• پچ پنل
• پریزها

ویژگی‌ها:

• فقط بخش ثابت بررسی می‌شود و شامل سیم‌های پچ نمی‌گردد.
• مناسب برای تأیید استانداردهای کابل‌کشی در شبکه‌های جدید.
• امکان تکرار تست در آینده بدون تأثیر تغییرات سیم‌های پچ.

تفاوت تست چنل و پرمننت

• تست چنل: برای بررسی کل مسیر انتقال داده، شامل سیم‌های پچ.
• تست پرمننت: متمرکز بر بخش ثابت شبکه، بدون در نظر گرفتن سیم‌های پچ.

نکات مهم در انتخاب تست مناسب

• برای شبکه‌های جدید: تست پرمننت توصیه می‌شود.
• برای عیب‌یابی شبکه‌های موجود: تست چنل بهتر است، زیرا کل مسیر انتقال داده بررسی می‌شود.

کاربردهای تست چنل و پرمننت

• در دیتاسنترها و شبکه‌های مسکونی برای اطمینان از عملکرد صحیح کابل‌کشی.
• برای عیب‌یابی دستگاه‌هایی که به درستی به شبکه متصل نمی‌شوند.

تست چنل و پرمننت در شبکه

چرا انتخاب صحیح کابل و تست مهم است؟

کیفیت کابل‌کشی، به‌ویژه استفاده از پچ کوردهای استاندارد و مناسب، تأثیر مستقیم بر عملکرد شبکه دارد. انتخاب و اجرای صحیح تست، شبکه‌ای قابل اعتماد و پایدار ایجاد می‌کند که از سرعت و کیفیت بالای انتقال داده پشتیبانی می‌کند.

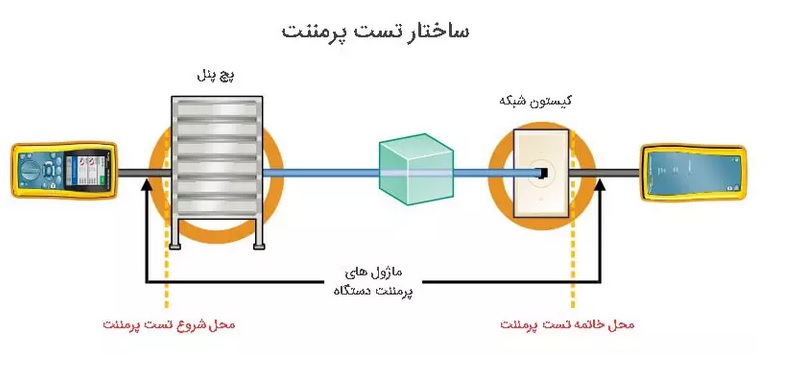

📌 تست پرمننت (Permanent Link Test) چیست؟

تست پرمننت فقط به قسمت ثابت سیم‌کشی شبکه اختصاص دارد. این منطقه از دیوار تا دیوار در نظر گرفته می‌شود. به عبارت دیگر، تست پرمننت فقط شامل کابل داخل دیوار، کانکتورهای دیواری و پچ‌پنل است و پچ کابل‌های قابل تعویض و تجهیزات انتهایی را شامل نمی‌شود.

✅ مراحل تست پرمننت:

1. بررسی اتصالات داخلی : از جمله نحوه قرارگیری سیم‌ها در کانکتور و ترتیب صحیح پین‌ها.
2. تحلیل تلفات سیگنال : در تصمیم‌گیری برای استفاده از کابل در محیط‌های با سرعت بالا موثر است.
3. تشخیص نوع کابل و استاندارد آن : آیا کابل از نوع UTP/FTP است؟ آیا مطابق با استاندارد Cat6a کار کرده است؟
4. گزارش قابلیت توسعه آینده : آیا این کابل می‌تواند برای سرعت‌های بالاتر یا استفاده در PoE قدرتمند به کار رود؟

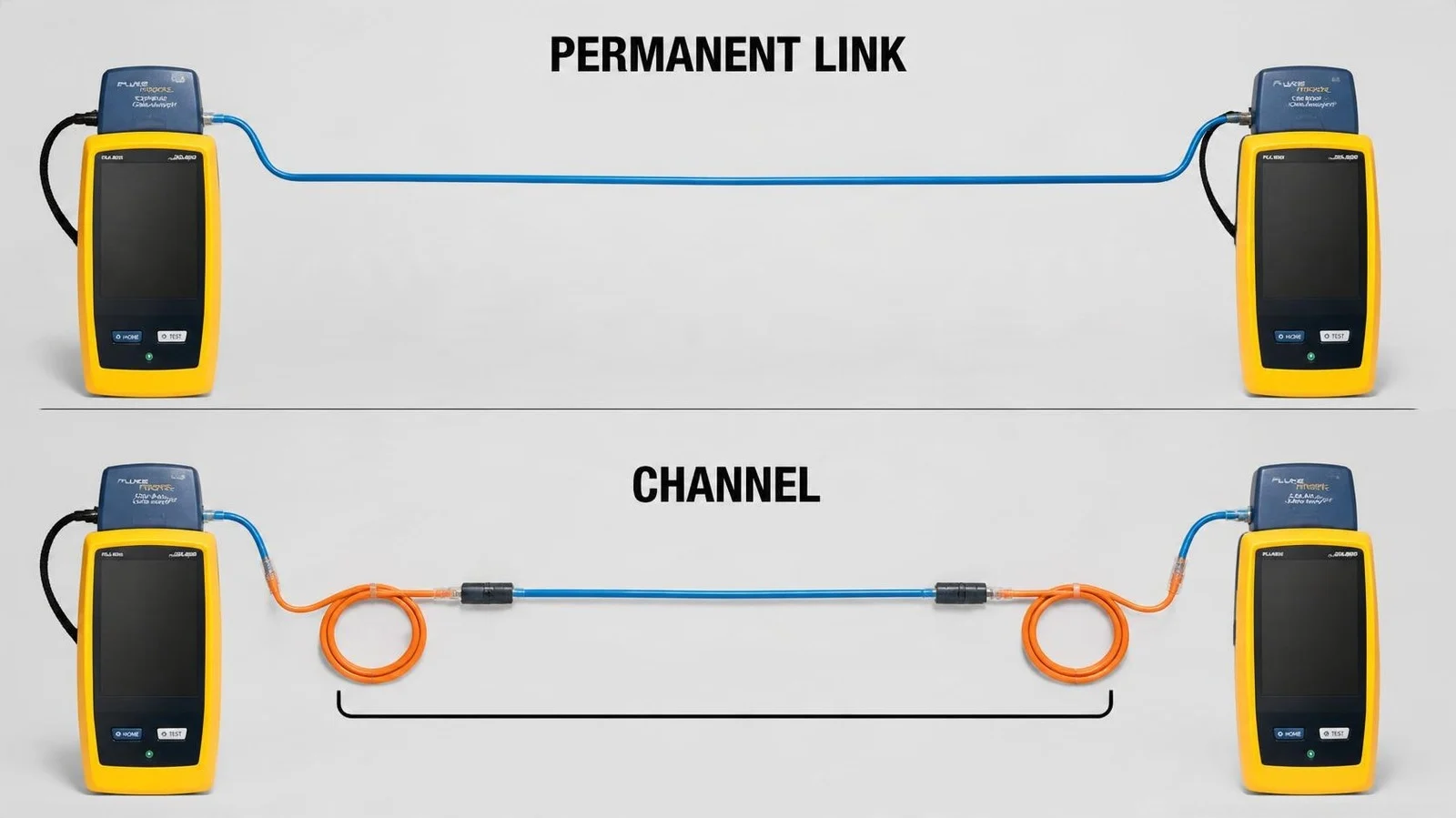

⚙️ تست چنل در برابر تست پرمننت

🔧 کاربردهای تست چنل و پرمننت

۱. نصب مجدد یا اصلاح شبکه

هنگامی که یک سیم‌کشی شبکه جدید انجام می‌شود، تست‌های پرمننت و چنل ضروری هستند تا از صحت اجرا و کیفیت اتصالات اطمینان حاصل شود.

۲. گرفتن گواهی کیفیت کار از مشتری

شرکت‌های پیمانکار شبکه برای دریافت مجوز پذیرش کار از مشتری، این تست‌ها را انجام می‌دهند و گزارش دقیقی از وضعیت هر لینک ارائه می‌دهند.

۳. افزایش اعتبار شرکت‌های خدمات‌دهنده

در صورتی که شما به عنوان یک شرکت شبکه‌ساز فعالیت می‌کنید، ارائه گزارش تست چنل و پرمننت به مشتری، افزایش اعتماد و ارزش افزوده برای شما محسوب می‌شود.

۴. شناسایی مشکلات قبل از راه‌اندازی شبکه

این تست‌ها به شما کمک می‌کنند تا مشکلاتی مانند:

• وجود تداخل (Noise)
• افت سیگنال (Attenuation)
• عدم موازنه سیم‌ها (Impedance mismatch)
• مشکلات الکتریکی را شناسایی کنید.

۵. بهینه‌سازی شبکه برای استفاده از PoE و سرعت‌های بالا

با تست چنل و پرمننت، می‌توان تشخیص داد که آیا کابل مورد استفاده می‌تواند توان الکتریکی PoE++ را تحمل کند یا نه.

🛠️ نحوه انجام تست چنل و پرمننت

۱. انتخاب دستگاه تست کابل مناسب

ابزارهای معتبری مانند Fluke DSX-5000 یا LanTEK III قادر به انجام تست‌های Channel و Permanent Link با استانداردهای بین‌المللی هستند.

۲. اتصال درست دستگاه

• برای تست پرمننت : دستگاه به پچ‌پنل و یک آداپتور ثابت متصل می‌شود.
• برای تست چنل : دستگاه به سوئیچ و دستگاه انتهایی متصل می‌شود.

۳. اجرای تست خودکار

بسیاری از دستگاه‌ها امکان اجرای تست خودکار را دارند که در عرض چند ثانیه تمام معیارهای لازم را آزمایش می‌کنند.

۴. دریافت گزارش تست

گزارش‌های خروجی شامل:

• وضعیت PASS/FAIL
• مقدار تلفات (dB)
• سطح تداخل (NEXT, ACR-F)
• طول کابل
• نام و موقعیت کابل

۵. ثبت و مدیریت گزارش‌ها

گزارش‌های این تست‌ها برای آرشیو، گزارش‌دهی به مشتری و برنامه‌ریزی آینده بسیار مهم هستند.

📈 اهمیت تست چنل و پرمننت در شبکه‌های هوشمند و IoT

با رشد روزافزون تجهیزات متصل به شبکه (مانند دوربین‌های IP، دستگاه‌های IoT و تلفن‌های VoIP)، اهمیت کیفیت کابل‌کشی و تست‌های شبکه چندین برابر شده است. بدون انجام صحیح تست‌های چنل و پرمننت:

• خطر قطعی‌های غیرمنتظره افزایش می‌یابد.
• سرعت شبکه کاهش پیدا می‌کند.
• تاخیر در انتقال داده (Latency) بیشتر می‌شود.
• هزینه‌های تعمیر و نگهداری در بلندمدت افزایش می‌یابد.

🔍 نکات مهم در انجام تست‌های شبکه

• همیشه تست‌ها را بر اساس آخرین استانداردهای صنعتی انجام دهید (مانند TIA-568-D).
• قبل از انجام تست، اطمینان حاصل کنید که تمامی اتصالات تمیز و بدون آلودگی هستند.
• برای کابل‌های Cat6a و بالاتر، تست‌هایی با سرعت بالاتر (مانند 10Gbps) الزامی هستند.
• تست‌های دوره‌ای را در محیط‌های مهم و بحرانی شبکه برنامه‌ریزی کنید.

🔚 جمع‌بندی

تست چنل و پرمننت در شبکه دو روش اصلی برای اطمینان از کیفیت و عملکرد مناسب زیرساخت کابل کشی هستند. تست چنل تمامی قطعات را از ابتدا تا انتهای شبکه بررسی می‌کند، در حالی که تست پرمننت فقط به قسمت‌های ثابت و داخل دیوار محدود می‌شود.

این تست‌ها اهمیت بالایی در مراحل نصب، تعمیر و توسعه شبکه دارند و به شناسایی مشکلات قبل از راه‌اندازی شبکه کمک زیادی می‌کنند. همچنین، انجام این تست‌ها می‌تواند از خرابی‌های بعدی و هزینه‌های نگهداری بالا جلوگیری کند.

اگر در حوزه شبکه فعالیت می‌کنید، داشتن دانش و تجهیزات لازم برای انجام تست چنل و پرمننت، یکی از عوامل اصلی موفقیت و رقابت‌پذیری شماست.

سوالات متداول (FAQ)

۱. تست چنل و تست پرمننت چه تفاوتی با یکدیگر دارند؟

تست چنل کل مسیر انتقال داده، از جمله سیم‌های پچ و دستگاه‌های انتهایی را بررسی می‌کند و برای عیب‌یابی شبکه‌های موجود مناسب است. در مقابل، تست پرمننت فقط بخش ثابت زیرساخت شبکه شامل کابل‌کشی افقی، پچ پنل و پریزها را ارزیابی می‌کند و برای تأیید استاندارد کابل‌کشی در شبکه‌های جدید استفاده می‌شود.

۲. آیا می‌توان هر دو تست را در یک شبکه اجرا کرد؟

بله، هر دو تست می‌توانند مکمل یکدیگر باشند. ابتدا تست پرمننت برای بررسی زیرساخت ثابت شبکه اجرا می‌شود و سپس تست چنل برای اطمینان از عملکرد سیم‌های پچ و اتصال دستگاه‌ها به شبکه انجام می‌گیرد.

۳. چرا انتخاب تست مناسب برای شبکه اهمیت دارد؟

انتخاب تست مناسب به نیاز شبکه بستگی دارد. تست پرمننت برای تأیید کیفیت نصب کابل‌کشی و زیرساخت ثابت ضروری است. از طرف دیگر، تست چنل به شناسایی مشکلات در کل مسیر انتقال داده، از جمله سیم‌های پچ، کمک می‌کند. انتخاب درست تضمین می‌کند که شبکه با حداکثر کارایی و بدون مشکل کار کند.
