استانداردهای پچ کورد مسی: معرفی، دسته‌بندی و ویژگی‌ها



پچ کوردهای مسی (Copper Patch Cords) یکی از مهم‌ترین اجزای شبکه‌های اترنت هستند که برای اتصال دستگاه‌ها به سوئیچ‌ها، روترها و دیگر تجهیزات شبکه استفاده می‌شوند. این کابل‌ها با رعایت استانداردهای خاصی طراحی و تولید می‌شوند تا عملکرد بهینه و سازگاری با زیرساخت‌های شبکه را تضمین کنند. در ادامه، به بررسی استانداردهای پچ کورد مسی، دسته‌بندی آن‌ها و ویژگی‌های کلیدی می‌پردازیم. همراه ما در مجموعه تخصصی تجهیزات شبکه ند باشید.

**۱. معرفی پچ کوردهای مسی**

استانداردهای پچ کورد مسی: معرفی، دسته‌بندی و ویژگی‌ها

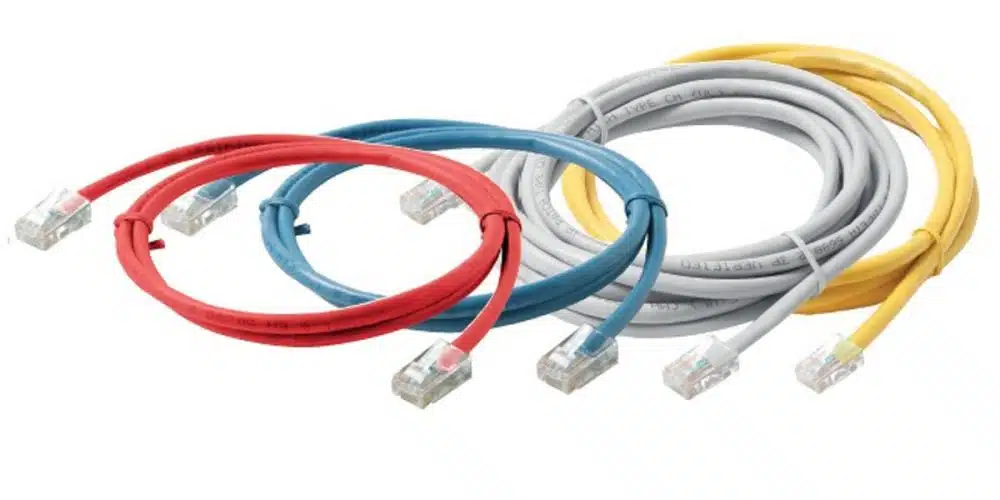

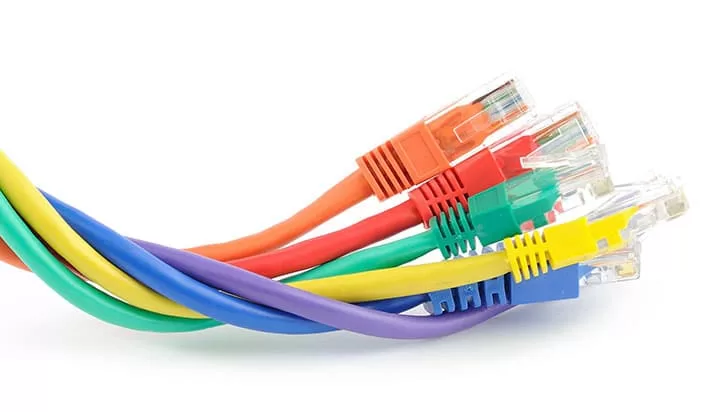

پچ کوردهای مسی از جنس سیم‌های مسی ساخته شده‌اند و به عنوان ابزاری برای انتقال داده و سیگنال در شبکه‌های اترنت استفاده می‌شوند. این کابل‌ها معمولاً در دو نوع **STP** (Shielded Twisted Pair) و **UTP** (Unshielded Twisted Pair) موجود هستند و برای اتصال دستگاه‌های مختلف مانند کامپیوترها، سرورها، دوربین‌های IP و دستگاه‌های IoT به شبکه استفاده می‌شوند.



**۲. استانداردهای پچ کورد مسی**



استانداردهای پچ کورد مسی توسط سازمان‌های بین‌المللی مانند **IEEE** (Institute of Electrical and Electronics Engineers)، **TIA** (Telecommunications Industry Association) و **ISO/IEC** (International Organization for Standardization/International Electrotechnical Commission) تعیین شده‌اند. این استانداردها شامل مشخصات فنی، عملکرد و سازگاری کابل‌ها با شبکه‌های مختلف می‌شوند.

**۲.۱. استاندارد IEEE 802.3**

این استاندارد، معروف به **Ethernet Standard**، مشخصات فنی انتقال داده در شبکه‌های اترنت را تعریف می‌کند. پچ کوردهای مسی باید با این استاندارد سازگار باشند تا بتوانند در شبکه‌های اترنت استفاده شوند. مثال‌هایی از این استاندارد عبارتند از:
– **10BASE-T:** سرعت ۱۰ مگابیت بر ثانیه.
– **100BASE-TX:** سرعت ۱۰۰ مگابیت بر ثانیه.
– **1000BASE-T (Gigabit Ethernet):** سرعت ۱ گیگابیت بر ثانیه.
– **10GBASE-T:** سرعت ۱۰ گیگابیت بر ثانیه.

**۲.۲. استاندارد TIA/EIA-568**

این استاندارد مشخصات فیزیکی و الکتریکی کابل‌های مسی را تعیین می‌کند. پچ کوردهای مسی باید با یکی از دسته‌بندی‌های زیر سازگار باشند:
– **Cat5e (Category 5 Enhanced):** مناسب برای شبکه‌های Gigabit Ethernet و سرعت‌های تا ۱ گیگابیت بر ثانیه.
– **Cat6 (Category 6):** پشتیبانی از سرعت‌های تا ۱۰ گیگابیت بر ثانیه در فواصل کوتاه (تا ۵۵ متر).
– **Cat6a (Category 6 Augmented):** مناسب برای شبکه‌های 10GBASE-T و فواصل تا ۱۰۰ متر.
– **Cat7 (Category 7):** پشتیبانی از سرعت‌های بالا با حداکثر فرکانس 600MHz.
– **Cat8 (Category 8):** مناسب برای شبکه‌های 25GBASE-T و 40GBASE-T در فواصل کوتاه (تا ۳۰ متر).

**۲.۳. استاندارد ISO/IEC 11801**

این استاندارد بین‌المللی مشخصات زیرساخت‌های شبکه‌های ارتباطی را تعریف می‌کند. پچ کوردهای مسی باید با این استاندارد سازگار باشند تا بتوانند در شبکه‌های بین‌المللی استفاده شوند.

—

**۳. دسته‌بندی پچ کوردهای مسی**

**3. دسته‌بندی پچ کوردهای مسی**

پچ کوردهای مسی بر اساس **دسته‌بندی (Category)** و **نوع محافظت** دسته‌بندی می‌شوند.

**۳.۱. دسته‌بندی بر اساس Category**

– **Cat5e:** مناسب برای شبکه‌های Gigabit Ethernet.
– **Cat6:** مناسب برای شبکه‌های 10Gbps در فواصل کوتاه.
– **Cat6a:** مناسب برای شبکه‌های 10Gbps در فواصل طولانی‌تر.
– **Cat7:** مناسب برای شبکه‌های با سرعت و فرکانس بالا.
– **Cat8:** مناسب برای شبکه‌های با سرعت‌های بسیار بالا (25Gbps و 40Gbps).

**۳.۲. دسته‌بندی بر اساس نوع محافظت**

– **UTP (Unshielded Twisted Pair):** بدون محافظ فلزی، مناسب برای محیط‌هایی با تداخل الکترومغناطیسی کم.
– **STP (Shielded Twisted Pair):** با محافظ فلزی، مناسب برای محیط‌های صنعتی و با تداخل الکترومغناطیسی زیاد.
– **FTP (Foiled Twisted Pair):** با محافظ فویل، ترکیبی از UTP و STP.
– **SFTP (Shielded Foiled Twisted Pair):** با محافظ فویل و فلزی، مناسب برای محیط‌های با تداخل شدید.

بیشتر بخوانید: پچ کورد شبکه

**۴. ویژگی‌های کلیدی پچ کوردهای مسی**



**۴.۱. سرعت انتقال داده**

سرعت انتقال داده به دسته‌بندی کابل بستگی دارد. برای مثال:
– Cat5e: تا 1Gbps
– Cat6: تا 10Gbps (در فواصل کوتاه)
– Cat6a: تا 10Gbps (در فواصل طولانی‌تر)
– Cat8: تا 40Gbps (در فواصل کوتاه)

**۴.۲. فرکانس عملیاتی**

فرکانس عملیاتی نشان‌دهنده ظرفیت انتقال داده است. برای مثال:
– Cat5e: تا 100MHz
– Cat6: تا 250MHz
– Cat6a: تا 500MHz
– Cat8: تا 2000MHz

**۴.۳. مقاومت در برابر تداخل**

کابل‌های STP و SFTP به دلیل وجود محافظ فلزی، مقاومت بیشتری در برابر تداخل الکترومغناطیسی دارند.

**۴.۴. انعطاف‌پذیری**

پچ کوردهای مسی به دلیل انعطاف‌پذیری بالا، برای نصب در محیط‌های مختلف مناسب هستند.

**۴.۵. دوام و استحکام**

این کابل‌ها معمولاً از مواد باکیفیت ساخته می‌شوند تا در برابر سایش و ضربه مقاوم باشند.

—

**۵. کاربردهای پچ کوردهای مسی**



– **شبکه‌های محلی (LAN):** اتصال کامپیوترها، سرورها و دستگاه‌های شبکه.
– **مراکز داده:** اتصال سوئیچ‌ها و روترها.
– **دوربین‌های IP:** انتقال تصاویر با کیفیت بالا.
– **سیستم‌های VoIP:** ارتباطات صوتی با کیفیت بالا.
– **محیط‌های صنعتی:** اتصال دستگاه‌های صنعتی به شبکه.

معرفی محصول: پچ کورد فیبر نوری ۱۵ متری FC FC نگزنس om3 (طرح)

پچ کورد ۳ متری cat6 sftp نگزنس (طرح ایرانی)

پچ کورد ۵ متری cat6 sftp نگزنس (طرح ایرانی)

کاربرد پچ کورد مسی در شبکه

پچ کورد مسی – در عملکرد شبکه – برای بهره وری یک سازمان اهمیت بسیاری دارد. همچنین به حداکثر رساندن پهنای باند شبکه نیز مهم است طوری که پچ کوردها به درستی از کیفیت کل سیستم پشتیبانی کنند عملکرد پیوند بین سوئیچ و رایانه بیشتر تحت تأثیر نویز ایجاد شده در ناحیه کانال نزدیک به تجهیزات فعال، ایجاد می‌شود.

این همان جایی است که پچ کوردها قرار دارند و هرگز نباید با استفاده از پچ کوردهای بی کیفیت، شبکه را در معرض خطر قرار دهیم.

از این رو پچ کوردها باید دارای ویژگی‌های طراحی زیر باشند؛

  • عملکرد صحیح سیم‌های جفتی با سوکت جهت به حداکثر رساندن عدم تداخل
  • مطمئن بودن از قابلیت طولانی مدت شبکه در شرایط جابجایی روزانه، اضافه کردن و تغییر شرایط
  • عملکرد هر پچ کورد برای اطمینان از میزان حداکثری دسترسی شبکه

سرمایه‌گذاری روی پچ‌کوردهای با کیفیت بالا تضمین می‌کند که اجزای کانال یک راه‌حل حداکثری هر اتصال به اتصال هستند. سناریوهای مختلف نتایج قابل اندازه‌گیری را برای حمایت از اهمیت پچ کوردهای با کیفیت بالا ارائه می‌دهند.

تأثیر پچ کوردهای مسی بر عملکرد و قابلیت اطمینان شبکه با توجه به اینکه زیرساخت‌های شبکه همچنان تأثیر بیشتری بر بهره‌وری و موقعیت رقابتی سازمان دارند، انتخاب یک سیستم کابل‌کشی ساختار یافته انتهایی قابل اعتماد که امکان رشد شبکه در آینده را فراهم می‌کند، اهمیت فزاینده‌ای پیدا می‌کند برای به حداکثر رساندن پهنای باند شبکه قابل استفاده، بسیار مهم است که پچ کوردها به درستی از عملکرد، کیفیت و قابلیت اطمینان کل سیستم کابل کشی ساختاری پشتیبانی کنند.



اهمیت عملکرد اتصال جفتی

یکی از عوامل کلیدی برای دستیابی به پهنای باند کانال پیشرفته عملکرد مطلوب پچ کورد و اتصال جک است. اساساً، اتصالات (سوکت‌ها) طوری طراحی شده‌اند که دارای اثرات اتصال جفت جفت مخالف باشند. یک جک به درستی تنظیم شده، نویز تولید شده توسط پچ کورد را جبران می کند. بنابراین، هنگامی که سیگنال پچ کورد در کانکتور لغو شود، عملکرد جفتی حاصل می‌شود.

استاندارد TIA/EIA 568-B.2 cat6 با ایجاد یک روش «جاسازی» برای آزمایش عملکرد الکتریکی دوشاخه‌های مدولار، مسئله عملکرد جفتی را برطرف می‌کند.
جاسازی فرایندی است که از یک اتصال جک مرجع با مقادیر شناخته شده برای بدست آوردن مقادیر تلفات NEXT را برای بهبود استفاده می‌کند. عملکرد جفتی یک کانکتور معمولی cat6 دارای منحنی عملکرد شکل زنگ در محدوده پچ کورد جاسازی نشده است. اگر یک اتصال جک به درستی طراحی شده باشد، عملکرد مطلوب جفتی در مرکز محدوده بهتر تست جاسازی نشده cat6 قرار دارد.

برعکس، کانکتور همچنین باید مشخصات تلفات NEXT را در محدوده افت NEXT پلاگین آزمون مجاز cat6 جاسازی نشده رعایت کند. در مورد ترکیب زوجی ۳,۶-۴,۵، عملکرد بهینه با یک پلاگین جاسازی نشده مرکزدار ۳۷.۰ dB در ۱۰۰ مگاهرتز است.

اما کانکتور همچنین باید مشخصات تلفات سخت‌افزاری اتصال جفت به جفت NEXT را با پلاگین‌های تست بین ۳۶.۴ dB تا ۳۷.۶ dB عبور کند. هنگامی که یک پلاگین خارج از این محدوده است، عملکرد متعادل می‌شود.

اهمیت عملکرد اتصال جفتی

اهمیت عملکرد اتصال زوجدار

یک کانکتور جک که در صورت جفت شدن پچ کورد با NEXT بالا یا پایین عملکرد خوبی دارد، ممکن است در صورت جفت شدن با یک افزونه دیگر عملکرد مشابهی را ارائه ندهد. در برخی موارد، این کانکتور حتی ممکن است هنگام استفاده از پلاگین (افزونه بهبود یافته توسط برنامه) پچ کورد در انتهای دیگر محدوده جاسازی نشده، الزامات سخت افزاری اتصال cat6 را از بین ببرد.

به عبارت دیگر، هنگامی که یک کانکتور با یک پلاگین مرکزی بهینه نشده باشد، سازگاری عقب و قابلیت همکاری با سایر اجزای مسیر را به حداقل می رساند. این می تواند عملکرد شبکه را محدود کند. برعکس، ماژول جک و پچ پنل با فناوری مکمل طراحی شده‌اند تا مشخصات اتصال سخت افزار جفت به جفت NEXT با محدوده تلفات NEXT جاسازی نشده را برآورده کنند

با این حال، اگر یکی از این اتصالات با یک پچ کورد خارج از نام تجاری جفت شود که محکم در محدوده جاسازی نشده است، عملکرد مسیر می‌تواند به طور قابل توجهی کاهش یابد.



اطمینان از کارایی پچ کورد

برای ارائه قابلیت اطمینان برتر، پچ کوردهایcat6 با سوکت‌هایی تولید می‌شوند که محکم در محدوده پلاگین جاسازی نشده است. (cat6 NEXT برای حداکثر عملکرد هنگام جفت شدن با ماژول جک یا پچ پنل). سیستم کابل کشی مسی پهنای باند قابل استفاده را فراتر از ۳۰۰ مگاهرتز ارائه می دهد (نشان داده شده در نمودار ۲) این بیش از ۵۰٪ بالاتر از حد مشخص شده توسط استاندارد TIA/EIA است.

اثرات تست مکانیکی علاوه بر داشتن پچ‌کوردها و کانکتورهای جفتی مناسب برای اطمینان از حداکثر کارایی در هنگام نصب اولیه، پچ‌کوردها نیز باید طوری طراحی شوند که به راحتی از جابجایی‌ها، اضافه‌ها و تغییرات مکرر استفاده کنند با توجه به رفتاری که پچ‌کوردها دریافت می‌کنند،

TIA/EIA 568-B.2 به تست استرس مکانیکی پچ‌کوردها نیاز دارد تا اطمینان حاصل شود که آنها در شرایط واقعی به کار خود ادامه می‌دهند. طبق الزامات TIA/EIA 568-B.2، پچ‌کوردها برای عملکرد پس از خم شدن در پیکربندی‌های مختلف به صورت مکانیکی آزمایش می‌شوند.



تأثیرات آزمایش مکانیکی

آزمایش پچ‌کوردهای بی‌نام به بدتر شدن مداوم عملکرد الکتریکی می‌انجامد.
سطوح پایین‌تر از مشخصات TIA/EIA 568-B.2 که منجر به پچ کوردهای ناسازگار و کاهش عملکرد کانال می‌شود. پچ کوردهای (برند) استاندارد عملکرد الکتریکی فراتر از مشخصات TIA/EIA 568-B.2 را نشان می‌دهند که منجر به عملکرد کانال بلندمدت برتر و افزایش قابلیت اطمینان شبکه می‌شود.



  • نمودار ۲

اثرات تست مکانیکی

برای اطمینان از اینکه پچ کوردهای استاندارد در برابر تنش نصب های واقعی مقاومت می‌کنند، ویژگی های نوآورانه زیر را در طراحی خود برای حداکثر عملکرد کانال، قابلیت اطمینان و قابلیت استفاده قرار می‌دهند.



تست کامپوننت صد در صد

فراتر از عملکرد سیم‌های جفتی و آزمایش مکانیکی، یک اقدام اضافی برای اطمینان از عملکرد پچ کورد، آزمایش آن‌ها بر اساس نیاز جزء TIA/EIA-568-B.2 است. روش دقیق کیفیت ISO 9001 که ۱۰۰٪ هر پچ کورد را بر اساس الزامات انتقال الکتریکی مطابق با TIA/EIA-568-B.2 آزمایش می‌کند.

هر مجموعه پچ کورد تولید شده برای Wire Map، NEXT و Return Loss با استفاده از آنالایزر کابل دیجیتال Fluke آزمایش می‌شود. سپس هر پچ کورد با یک برچسب کنترل کیفیت ارسال می‌شود که به داده‌های آزمایش واقعی که عملکرد بالا را تأیید می‌کنند ارجاع می‌شود.

پچ کوردهای خارج از نام تجاری، عملکرد شبکه را به دلیل موارد زیر به خطر می‌اندازند؛

  • درجه بالایی از تغییر پلاگین که منجر به کاهش عملکرد کانال می‌شود.
  • ویژگی‌های طراحی پایینی که به دلیل تنش‌های مکانیکی شرایط دنیای واقعی در طول زمان عملکرد نمی‌کنند.
  • پچ کوردهای آزمایش نشده و با کیفیت پایین که ممکن است نیازهای الکتریکی را برآورده نکنند.

علاوه بر این، پچ کوردها باید به درستی با سخت افزار اتصال (جک‌ها، پانل‌ها و کابل افقی) جفت و تنظیم شوند. در این حالت شبکه در اوج عملکرد قرار دارد. این به طور مستقیم تأثیر خرابی هزینه شبکه را به حداقل می‌رساند.
پچ کوردهای مسی استاندارد با کیفیت بالا بدلیل برتری مشخصات TIA/EIA 568-B.2 به عنوان یک جزء کلیدی از راه حل کامل انتها به انتها آزمایش شده است. به اطمینان از حداکثر پهنای باند شبکه کمک می‌کند. مشخص کردن و نصب این پچ کوردها می‌تواند نیازهای حیاتی شبکه را برای امروز و فردا پشتیبانی کند.

**جمع‌بندی:**
پچ کوردهای مسی با استانداردهای دقیق و دسته‌بندی‌های مختلف، گزینه‌ای ایده‌آل برای شبکه‌های اترنت هستند. این کابل‌ها با توجه به نیازهای سرعت، فرکانس و محیط نصب، می‌توانند عملکرد بهینه‌ای را در شبکه‌های مدرن ارائه دهند.
