زیرساخت‌های فناوری اطلاعات (IT) نقش حیاتی در موفقیت کسب‌وکارها ایفا می‌کنند. یکی از اجزای کلیدی این زیرساخت‌ها، رک شبکه است. رک‌ها به عنوان چارچوب‌های فلزی یا کابینت‌هایی عمل می‌کنند که تجهیزات شبکه مانند سرورها، سوییچ‌ها و روترها را در خود جای می‌دهند و به مدیریت و حفاظت از آن‌ها کمک می‌کنند.در این مقاله از آکادمی ند، به بررسی انواع رک‌های شبکه، اجزای تشکیل‌دهنده آن‌ها و تجهیزات جانبی مرتبط خواهیم پرداخت. همچنین، به شرکت‌های پیشرو در تولید رک‌های شبکه نیز اشاره خواهیم کرد.

رک شبکه چیست؟

رک شبکه  یک چارچوب فلزی یا کابینت است که برای سازماندهی و محافظت از تجهیزات شبکه مانند سرورها، سوییچ‌ها و روترها استفاده می‌شود. رک‌ها به کاربران اجازه می‌دهند تا تجهیزات خود را به صورت مرتب و ایمن نصب کنند و دسترسی آسان‌تری به آن‌ها داشته باشند.

رک شبکه چیست؟



اگر وقت ندارید میتوانید نسخه صوتی این مقاله را گوش دهید:

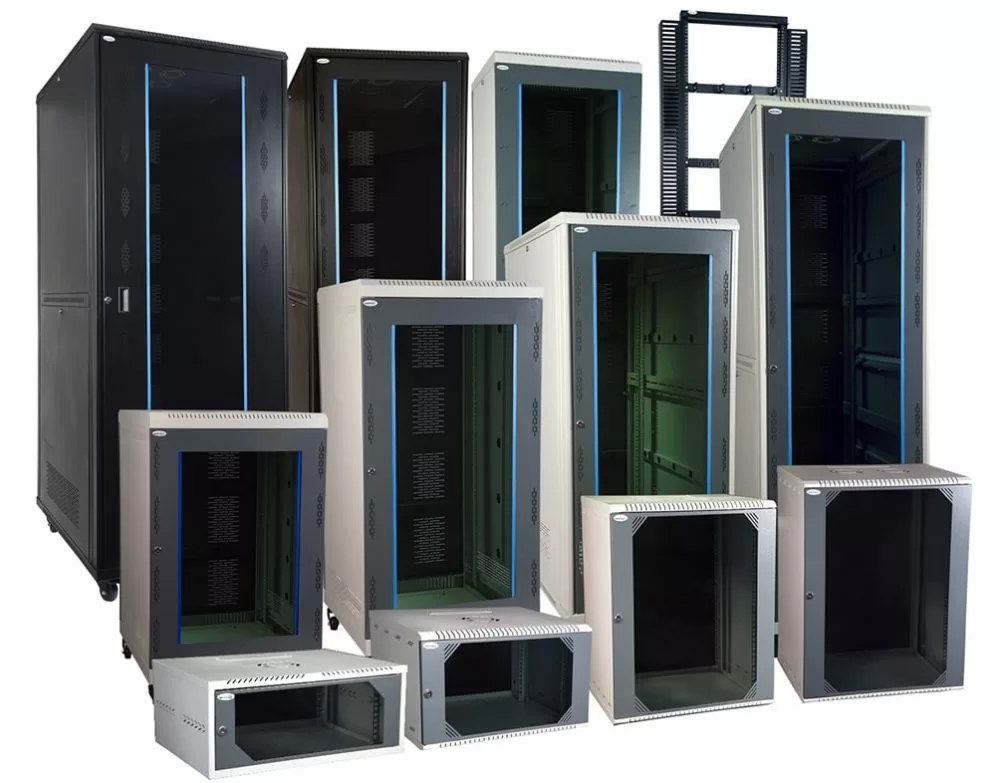

انواع رک شبکه Rack

 رک‌های ایستاده (Floor-Standing Racks): رک‌های ایستاده، به طور معمول بزرگ‌تر و برای نصب در مراکز داده و اتاق‌های سرور طراحی شده‌اند. این رک‌ها فضای بیشتری برای تجهیزات و کابل‌ها فراهم می‌کنند و اغلب دارای چرخ برای جابجایی آسان هستند.

 رک‌های دیواری (Wall-Mounted Racks): رک‌های دیواری کوچک‌تر هستند و برای نصب در فضاهای محدود مانند دفاتر کوچک مناسب‌اند. این رک‌ها به دیوار نصب می‌شوند و به صرفه‌جویی در فضای کف کمک می‌کنند.

متعلقات رک شبکه

رک‌های شبکه علاوه بر فریم اصلی، شامل اجزای دیگری نیز هستند که به مدیریت و حفاظت از تجهیزات کمک می‌کنند:

 کیس رکمونت (Rackmount Cases): کیس رکمونت برای نصب سرورها و تجهیزات دیگر در رک استفاده می‌شود. این کیس‌ها به گونه‌ای طراحی شده‌اند که به راحتی در ریل‌های رک جای بگیرند و از تهویه مناسبی برخوردار باشند.

 فن رک (Rack Fans): فن رک برای تهویه و خنک‌سازی فضای داخلی رک استفاده می‌شود. این فن‌ها به جلوگیری از افزایش دما و آسیب به تجهیزات کمک می‌کنند.

پاور ماژول (Power Modules): پاور ماژول‌ها برای توزیع برق به تجهیزات موجود در رک استفاده می‌شوند. این ماژول‌ها معمولاً دارای چندین خروجی برق هستند که امکان مدیریت بهتر انرژی را فراهم می‌کنند.

اجزای رک شبکه

فریم اصلی (Main Frame) فریم اصلی ساختار پایه‌ای رک است که تمام اجزا و تجهیزات روی آن نصب می‌شوند. این فریم باید محکم و پایدار باشد تا بتواند وزن تجهیزات را تحمل کند.

 ریل نصب (Mounting Rail) ریل‌های نصب برای قرارگیری و تثبیت تجهیزات در داخل رک استفاده می‌شوند. این ریل‌ها به تنظیم ارتفاع و عمق تجهیزات کمک می‌کنند.

 درب رک (Rack Doors) درب رک می‌تواند شیشه‌ای یا فلزی باشد و برای محافظت از تجهیزات و دسترسی آسان به آن‌ها طراحی شده است. درب‌های قفل‌دار امنیت بیشتری فراهم می‌کنند.

چه انواعی از رک‌های شبکه وجود دارد؟

شرکت‌های سازنده رک شبکه Rack

چندین شرکت مطرح در زمینه تولید رک شبکه فعالیت دارند که شامل APC، Rittal، و Panduit می‌باشند. این شرکت‌ها محصولات متنوعی را برای نیازهای مختلف ارائه می‌دهند.نتیجه‌گیری رک‌های شبکه به عنوان ستون فقرات زیرساخت‌های فناوری اطلاعات در سازمان‌ها نقش حیاتی ایفا می‌کنند. انتخاب و استفاده صحیح از این تجهیزات می‌تواند به بهبود مدیریت، امنیت و کارایی سیستم‌های IT کمک شایانی کند. با درک انواع و اجزای مختلف رک‌ها، می‌توانید بهترین گزینه را برای نیازهای سازمان خود انتخاب کنید.

🔌 تجهیزات رایج در رک شبکه

تجهیز
عملکرد
سوئیچ شبکه
اتصال دستگاه‌ها به یکدیگر در شبکه محلی
روتر
اتصال شبکه داخلی به اینترنت یا شبکه‌های دیگر
سرور
ارائه خدمات به کلاینت‌ها (مانند وب، ایمیل، فایل)
UPS
تأمین برق پشتیبان در مواقع قطعی برق
PDU (Power Distribution Unit)
تقسیم و مدیریت برق به تجهیزات مختلف
Patch Panel
مرکز کابل‌کشی شبکه و اتصال کابل‌ها
KVM Switch
مدیریت چندین سرور با یک صفحه کلید، موس و مانیتور

🛠️ تجهیزات جانبی رک

  • PDU (واحد توزیع برق)
  • کنترل کننده دما و رطوبت
  • دوربین مداربسته داخلی
  • سنسورهای امنیتی و زنگ خطر
  • دریچه‌های تهویه هوشمند

💡 نکات مهم در نصب و مدیریت رک

  1. تعادل وزن : تجهیزات سنگین را در پایین رک قرار دهید.
  2. دسترسی آسان : فضای کافی برای دسترسی به تمام سمت‌ها.
  3. آزمون قبل از نصب : تست تجهیزات قبل از قرار دادن در رک.
  4. برچسب‌گذاری : همه کابل‌ها و تجهیزات را برچسب‌زنی کنید.
  5. برنامه‌ریزی برای آینده : فضای خالی برای توسعه را در نظر بگیرید.

📏 اندازه‌های استاندارد رک

  • واحد اندازه‌گیری رک، U یا RU (Rack Unit) است.
  • ۱ U = ۱٫۷۵ اینچ = حدود ۴٫۴۵ سانتی‌متر
  • قد رک‌ها معمولاً از 6U تا 47U متغیر است.
  • عرض استاندارد رک: ۱۹ اینچ (حدود ۴۸ سانتی‌متر)

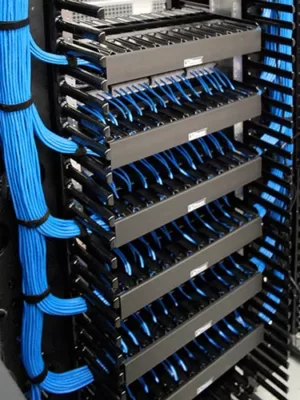

🧶 مدیریت کابل در رک

  • کابل‌کشی منظم یکی از عوامل اصلی در قابلیت نگهداری و توسعه سیستم است.
  • استفاده از:
    • کابل منیجر (Cable Manager)
    • پچ کورد مرتب‌شده
    • برچسب‌گذاری
  • روش‌های مدیریت:
    • جلوی رک (Front cable management)
    • پشت رک (Rear cable management)
  • 🌬️ مدیریت هوادهی و خنک‌کاری

    • مهم‌ترین مشکلات در رک‌ها، گرمای تولیدی تجهیزات و مدیریت هوای داخل است.
    • استفاده از:
      • فن‌های تهویه
      • دروازه‌های داغ/سرد (Hot/Cold Aisle Containment)
      • UPS با مدیریت حرارت
      • دریچه‌های تنظیم‌کننده هوای ورودی

    به بهتر شدن عملکرد و عمر تجهیزات کمک می‌کند.




📚 منابع پیشنهادی برای یادگیری بیشتر


✅ جمع‌بندی

رک شبکه، ستون فقرات هر دیتاسنتر یا شبکه سازمانی است. انتخاب صحیح، نصب منظم و مدیریت دقیق رک می‌تواند به بهبود عملکرد، کاهش خطاهای شبکه، تسهیل نگهداری و افزایش امنیت کمک کند.

مرتبط بخوانید: راهنمای انتخاب بهترین تجهیزات پسیو برای کسب و کار شما

کلام آخر

انتخاب رک شبکه مناسب و استفاده از تجهیزات جانبی با کیفیت می‌تواند تأثیر چشمگیری بر کارایی و امنیت زیرساخت‌های شبکه‌ای داشته باشد. با درک انواع و اجزای مختلف رک‌ها، می‌توانید بهترین گزینه را برای سازمان خود انتخاب کنید.

معرفی محصول مرتبط: رک ایستاده ۲۰ یونیت OUTDOOR با عمق ۶۰ وعرض ۸۰ (دو درب ،همراه با ۴عدد فن و فیلتر )

رک ۴۲ یونیت عمق ۸۰ (همراه با فن ، پاور ماژول ، ۲۰ عدد پیچ و مهره ، ۴عدد چرخ ، قفل طرح ریتال و سینی ثابت)

رک ۱۲ یونیت عمق ۸۰ (همراه با فن ، پاور ماژول ، ۲۰ عدد یپچ و مهره ، ۴عدد چرخ ، قفل طرح ریتال و سینی ثابت)

رک شبکه

سوالات متداول

رک شبکه چیست و چه کاربردی دارد؟

رک شبکه یک ساختار فلزی یا کابینت است که برای نگهداری و سازماندهی تجهیزات شبکه مانند سرورها، سوییچ‌ها و روترها طراحی شده است. این رک‌ها به کاربران کمک می‌کنند تا تجهیزات خود را به صورت مرتب و ایمن نصب کنند و دسترسی آسان‌تری به آن‌ها داشته باشند.

چه انواعی از رک‌های شبکه وجود دارد؟

  • رک‌های ایستاده که برای نصب در مراکز داده و اتاق‌های سرور طراحی شده‌اند و فضای بیشتری برای تجهیزات فراهم می‌کنند.
  • رک‌های دیواری که برای نصب در فضاهای محدود مانند دفاتر کوچک مناسب‌اند و به دیوار نصب می‌شوند.

چه متعلقات و تجهیزات جانبی برای رک‌های شبکه وجود دارد؟

متعلقات رک شبکه شامل کیس رکمونت، فن رک، پاور ماژول، سینی رک و ریل‌های نصب است. این تجهیزات به مدیریت بهتر و تهویه مناسب فضای داخلی رک کمک می‌کنند.

چگونه می‌توانم رک Rack مناسب برای نیازهای خود انتخاب کنم؟

برای انتخاب رک مناسب، باید به عواملی مانند اندازه و نوع تجهیزات، فضای موجود، نیاز به تهویه و امنیت توجه کنید. همچنین، بررسی برندها و کیفیت ساخت رک‌ها نیز مهم است.

آیا رک‌های شبکه نیاز به نگهداری خاصی دارند؟

بله، رک‌های شبکه نیاز به نگهداری منظم دارند. این شامل تمیز کردن گرد و غبار، بررسی وضعیت فن‌ها و اطمینان از عملکرد صحیح تجهیزات است. همچنین، باید از دما و رطوبت مناسب در محیط رک اطمینان حاصل کنید.
