چه چیزی  این کابل‌ها را از دیگر انواع کابل‌های شبکه متمایز می‌سازد؟ پچ کوردهای فیبر نوری در دو نوع اصلی سینگل مود و مالتی مود عرضه می‌شوند، که هر کدام برای کاربردهای خاصی طراحی شده‌اند. نوع سینگل مود برای انتقال داده‌ها در فواصل طولانی مناسب است، در حالی که نوع مالتی مود برای فواصل کوتاه‌تر و کاربردهای داخلی بهینه‌سازی شده است. این تنوع در طراحی و کاربرد، به مدیران شبکه امکان می‌دهد تا بر اساس نیازهای خاص خود، بهترین گزینه را انتخاب کنند.

آشنایی با پچ کورد فیبر نوری و انواع آن

نوع کابل پچ کورد در تولید پچ کورد فیبر نوری نقش به سزایی را دارد که انواع مختلفی از هسته‌های کابل فیبرنوری ساخته می‌شود.

کابل های فیبر نوری در مدل‌های مختلفی مانند Multimode تولید شده و به بازار عرضه می‌شوند. در این گروه مدل هایی مانند OM1، OM2، OM3 و OM4 وجود دارد. در دسته کابل‌های فیبرنوری سبک Single mode هم مدل هایی مانند OM1 و OM2 قرار می گیرد. انتهای کابل‌های نوری از هر دو طرف به وسیله پچ کوردهایی مانند ST، LC، MTRJ و FC و البته برخی مدل‌های دیگر بسته می‌شود.

هم اکنون در بازار طیف گسترده‌ای از پچ کوردهای مناسب برای کابل‌های فیبر نوری جهت تهیه کردن وجود دارد. با این حال بسیاری از کاربرانی که در این زمینه اطلاعات کافی ندارند به دلیل وجود انواع مختلف پچ کورد و کاربردهای متنوع آن‌ها سردرگم می‌شوند. بنابراین قادر به انتخاب یک پچ کورد مناسب برای خود نخواهند بود. در مقاله‌ای که امروز آماده کرده‌ایم قصد داریم یک راهنمای کوتاه جهت انتخاب پچ کورد مناسب برای کابل‌های فیبر نوری را ارائه دهیم. با گروه نُد همراه باشید.



توضیح دیگری برای پچ کورد فیبر نوری

در برخی از منابع از پچ کوردهای فیبر نوری با عنوان Optic jumper cable نیز یاد می‌شود. در هر دو سوی این پچ کوردها کانکتورهایی قرار می‌گیرد. پچ کوردهای فیبر نوری امروزه نقش بسیار تعیین‌کننده‌ای را در زمینه انتقال اطلاعات در مسافت‌های طولانی و اتصال میان شبکه‌های کامپیوتری باز می‌کنند به همین دلیل استفاده از آن در کسب و کارهای مختلف شایع شده است. علت این امر این است که پچ کورد فیبر نوری قادر به انتقال اطلاعات به شکل بهینه تر، پرسرعت‌تر و البته باکیفیت بیشتر است.



چگونه یک پچ کورد فیبر نوری تهیه کنم؟

اولین قدم برای تهیه‌ی یک پچ کورد مناسب این است که محیطی که قصد نصب پچ کورد در آن را دارید بررسی کنید. امروزه به دلیل گرایش مردم به استفاده از این کابل، تولید کنندگان اقدام به تولید پچ کوردهایی کرده‌اند که با شرایط محیطی مختلف سازگان باشند. یک مثال از این مسئله کابل‌های مدل Armored هستند که برای استفاده در مکان‌هایی با پوشش گیاهی تولید شده‌اند. این کابل به گونه‌ای ساخته شده است که مانع جویده شدن توسط جانوران مختلف شود. با این اوصاف پیش از انتخاب یک پچ کورد مواردی است که باید به آن توجه کنید.



مراحل اتصال پچ کورد فیبر نوری

1. کانکتور مناسب را برای اتصال انتخاب کنید

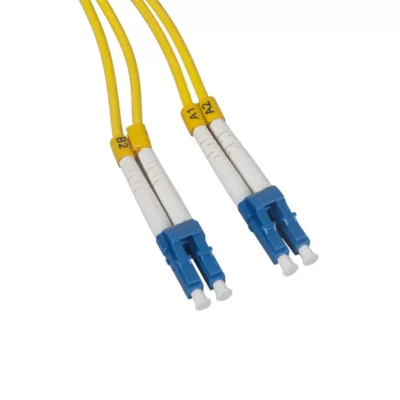

پچ کورد فیبر نوری از هر دو سو به یک کانکتور فیبر نوری (مانند مدل های LC، SC، ST، FC و یا MPO/MTP) متصل می‌شود. کانکتور های مختلف برای متصل کردن دستگاه‌های مختلفی مناسب هستند. اگر هر دو دستگاه به پورت‌های مشابهی مجهز باشند می‌توان از پچ کوردهایی استفاده کرد که در هر دو انتها به یک کانکتور مشابه مجهز هستند. (پچ کوردهای مدل LC -LC، SC – SC، ST –ST و MPO – MPO از این گونه پچ کوردها هستند). در صورتی که دستگاه‌ها به پورت‌های متفاوتی مجهز شده باشند ضروری است که اقدام به خرید پچ کوردهایی کنید که کانکتورهای آن‌ها در هر دو طرف با یکدیگر متفاوت است. ( پچ کورد هایی مانند LC –SC، LC – ST و SC – ST کانکتورهای متفاوتی در هر دو سر دارند.

2. کدام کانکتور برای شما مناسب است؟

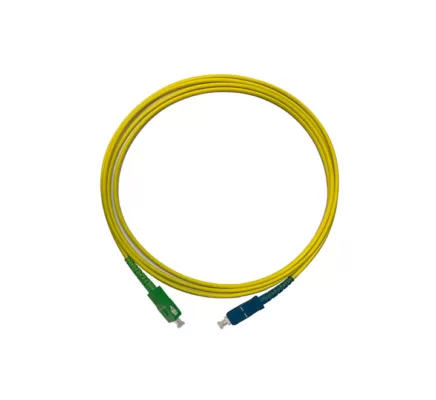

تنها نکته‌ای که باید در هنگام انتخاب کانکتور به آن توجه کنید نوع آن نیست. بلکه معیارهای دیگری نیز در انتخاب یک کانکتور درست تاثیر دارند. به طور مثال کاربر می‌تواند پچ کوردهایی با کانکتورهای مشابه مانند SC/APC به SC و یا SC/APC به LC را خریداری کند. به طور معمول و بر اساس تجربه احتمال خراب شدن اتصالات APC در مقایسه با اتصالات UPC بسیار پایین‌تر است.

اما از طرف دیگر عملکرد اتصالات APC در انتقال نور از اتصالات UPC خیلی بهتر است. در برخی از برنامه‌ها مانند FFTx، شبکه نوری منفعل (PON) و تقویت کننده ی تقسیم طول موج (WDM)، از اتصالات APC به شکل فراگیری استفاده می‌شود؛ چرا که این اتصال در مقابل تلفات بازگشتی حساسیت دارد. این اتصال همچنین در مقایسه با UPC قیمت بالاتری هم دارد. بنابراین پیشنهاد می شود که در شرایطی که کاربران به انتقال سیگنال‌های فیبر نوری با دقت بسیار بالا نیاز دارند از APC استفاده کنند؛ اما در موقعیت‌های دیگر که حساسیت شبکه کمتر است استفاده از اتصالات UPC می‌تواند کفایت کند.

3.تعیین نوع کابل فیبر نوری

به طور کلی کابل‌های فیبر نوری به دو گروه اصلی تک حالته یا Single Mode و چند حالته یا Multimode تقسیم می‌شوند.

پچ کوردهای فیبر نوری تک حالته از یک فیبر شیشه ای 9 / 125um ساخته شده‌اند. هدف از طراحی این پچ کورد انتقال داده‌ها در طول مسافت‌های طولانی بوده است. در مقابل پچ کوردهای چند حالته از فیبر شیشه‌ای 50 / 125um قدرت می‌گیرند. یکی از ویژگی‌های این پچ کوردها این است که قادر به انتقال چندین پرتوی نور یا حالت با زوایای بازتاب متفاوت هستند. عمده استفاده از این کابل‌ها برای انتقال اطلاعات در طول فواصل کوتاه است. به طور معمول رنگ پچ کوردهای تک حالته زرد و رنگ پچ کوردهای چند حالته نارنجی است.

4.انتخاب کابل مناسب ساده و یا دو رشته ای

به طور معمول در کابل‌های فیبر نوری تنها یک فیبر از جنس شیشه و یا پلاستیک وجود دارد و در شرایطی که تنها یک خط برای انتقال و یا دریافت اطلاعات بین دستگاه‌های کامپیوتری نیاز باشند از آن استفاده می‌شود. این پچ کوردها تک حالته نامیده می‌شوند. در پچ کوردهای تک حالته در هر سمت یک اتصال از نوع فیبرنوری وجود دارد که برای فرستنده‌های فیبرنوری (Bidirectional (BIDI استفاد می‌شود. پچ کوردهای دوحالته دقیقا نقطه‌ی مقابل پچ کوردهای تک حالته هستند. این پچ کوردها از دو رشته از جنس شیشه و یا پلاستیک ساخته شده‌اند و برای کار با فرستنده‌های معمولی از آن‌ها استفاده می‌شود. برای درک بهتر می‌توانید تصور کنید که دو کابل پچ فیبر در کنار هم قرار دارند تا برای فرستنده/ گیرنده‌های متفاوت مورد استفاده قرار بگیرند.

5.یک روکش مناسب را برای کابل انتخاب کنید:

به طور کلی سه جنس مختلف پلی وینیل کلرید (PVC)، صفر هالوژن دودی کم (LSZH) و پلنوم غیر سازنده فیبر نوری (OFNP) به عنوان روکش کابل‌ها در نظر گرفته می‌شود. در ادامه هریک از این روکش‌ها و ویژگی‌های آن‌ها را به اختصار بیان کرده‌ایم تا کاربران با توجه به نیاز خود یکی را انتخاب کنند.

  • روکش‌های PVC: کابل‌هایی که به روکش PVC مجهز هستند در برابر اکسیداسیون و تخریب مقاومت نشان می‌دهند. این کابل‌ها به طور معمول درمراکز سیم کشی برای اجرای افقی استفاده می‌شوند.
  • روکش‌های LSZH: یکی از مزیت‌های کابل‌هایی که به روکش LSZH مجهز هستند مقاومت در برابر شعله است. به همین دلیل از این کابل‌ها در طبقات مختلف ساختمان‌ها استفاده می‌شود.
  • روکش‌های OFNP: از جمله ویژگی‌های کابل‌هایی که به روکش OFNP مجهز هستند مقاومت آن‌ها در مقابل آتش و دود است. به همین دلیل هم در محیط‌های ساختمانی بیشترین استفاده را دارند. در حقیقت این کابل مقاوم‌ترین کابل فیبر نوری در برابرآتش است.

علاوه به سه کابلی که از آن‌ها یاد کردیم کابل دیگری نیز با عنوان کابل زره پوش یا Armored Cable نیز وجود دارد که به طور رایج از آن استفاده می‌شود. این پچ کورد یک ساختار دوتایی از جنس فلز دارد به همین دلیل هم انعطاف پذیری بالایی دارد و جزو کابل‌های سبک هم محسوب می‌شود. این کابل در برابر فشارهای زیاد بسیارمقاوم است. به دلیل هم ویژگی هم عموما در کف ساختمان یا جاهایی که اغلب تحت تاثیر فشارهستند، نصب می‌شوند. از دیگر ویژگی‌های این کابل مقاوتش در برابر ساییده شدن، کشیده شدن و بریده شدن است.

6.انتخاب طول مناسب

پچ کوردهای فیبر نوری در اندازه‌های متنوعی از 0/5 تا 50  میکرون در بازار در دسترس هستند. بنابراین کاربران باید پس از محاسبه‌ی فاصله‌ی دقیق بین دستگاه‌هایی که قصد متصل کردنشان را دارند، یک کابل با اندازه ی مناسب خریداری کنند. همانطور که قبلا هم اشاره کردیم، پچ کوردهای تک حالته برای محیط‌هایی که بین سیستم‌ها فاصله‌ی زیادی وجود دارد مناسب هستند.

در نظر گرفتن مواردی که در بالا به آن‌ها اشاره شد در انتخاب یک پچ کورد فیبرنوری مناسب تاثیر بسیار مثبتی دارد. چرا که به کاربران کمک می‌کند به درک بهتری از نیاز خود برسند و پچ کوردی را انتخاب کنند که در محیط آن‌ها بهترین عملکرد را ارائه می‌کند.



سوالات متداول

پچ کورد فیبر نوری چیست و چه کاربردی دارد؟

پچ کورد فیبر نوری کابلی است که در هر دو سر آن کانکتورهای فیبر نوری نصب شده‌اند و برای ایجاد ارتباط بین تجهیزات و قطعات در شبکه‌های فیبر نوری به کار می‌رود. این کابل‌ها به دلیل توانایی انتقال داده‌ها با سرعت و پهنای باند بالا، در شبکه‌های ارتباطی پیشرفته و مراکز داده بسیار مورد استفاده قرار می‌گیرند.

چه انواعی از پچ کورد فیبر نوری وجود دارد؟

پچ کوردهای فیبر نوری به دو نوع اصلی تقسیم می‌شوند: سینگل مود و مالتی مود. پچ کوردهای سینگل مود برای انتقال داده‌ها در مسافت‌های طولانی با پهنای باند بالا مناسب هستند، در حالی که پچ کوردهای مالتی مود برای مسافت‌های کوتاه‌تر و کاربردهای داخلی استفاده می‌شوند.

چگونه می‌توان پچ کورد فیبر نوری مناسب را انتخاب کرد؟

انتخاب پچ کورد فیبر نوری مناسب بستگی به نیازهای خاص شبکه شما دارد. باید به عواملی مانند نوع کانکتور، نوع کابل (سینگل مود یا مالتی مود)، و طول کابل توجه کنید. همچنین، بررسی کیفیت ساخت و سازنده معتبر نیز می‌تواند به انتخاب صحیح کمک کند.

تفاوت بین پچ کورد فیبر نوری و پیگتیل چیست؟

تفاوت اصلی بین پچ کورد و پیگتیل در این است که پچ کورد در هر دو انتها دارای کانکتور است، در حالی که پیگتیل تنها در یک انتها کانکتور دارد و انتهای دیگر آن خالی است. این ویژگی باعث می‌شود که پیگتیل‌ها بیشتر برای اتصال به تجهیزات درون شبکه استفاده شوند.
