مزایا و کارایی انواع پچ پنل در شبکه‌های ساختار یافته

پچ پنل (Patch Panel) یکی از ابزارهای حیاتی در این زمینه است که معمولاً نادیده گرفته می‌شود، اما تأثیر بسزایی در عملکرد و نظم شبکه دارد. در زیرساخت شبکه‌های ساختار یافته، مدیریت حرفه‌ای کابل‌ها و نقاط اتصال تجهیزات، انواع پچ پنل یکی از ارکان کلیدی در پایداری، توسعه‌پذیری و عیب‌یابی شبکه محسوب می‌شود.

این مقاله از مجموعه ند، با هدف معرفی کامل انواع پچ پنل، مزایا، موارد استفاده، تفاوت آن با سوئیچ، چگونگی انتخاب و نصب و همچنین نکات نگهداری آن تدوین شده است.

پچ پنل چیست؟

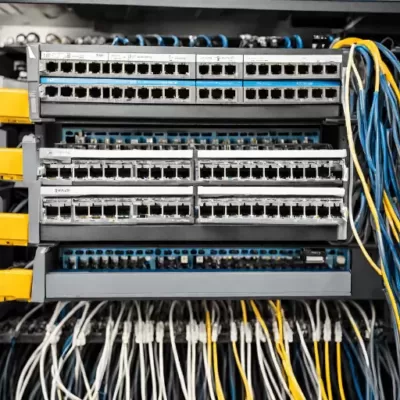

مزایا و کارایی انواع پچ پنل

پچ پنل، یک صفحه یا جعبه سازمان‌دهی کابل است که شامل مجموعه‌ای از پورت‌ها (معمولاً RJ45 یا پورت‌های فیبر نوری) می‌باشد. از این پورت‌ها برای اتصال کابل‌های افقی شبکه به تجهیزات فعال (Active) مانند سوئیچ‌ها و روترها استفاده می‌شود.

در عمل، پچ پنل به عنوان یک واسط میان کابل‌های دائمی ساختمان و تجهیزات شبکه عمل می‌کند و امکان تغییر سریع و راحت در اتصالات شبکه را فراهم می‌سازد.

انواع پچ پنل بر اساس نوع اتصال

۱. پچ پنل مسی (Copper Patch Panel)

مناسب برای شبکه‌های LAN با کابل‌های Cat5e، Cat6، Cat6a و حتی Cat7. معمول‌ترین نوع آن دارای پورت‌های RJ45 می‌باشد.

  • مزیت: نصب آسان، قیمت مناسب، پشتیبانی از سرعت بالا تا ۱۰ گیگابیت.

  • کاربرد: دفاتر، دیتاسنترها، سیستم‌های دوربین مداربسته.

۲. پچ پنل فیبر نوری (Fiber Optic Patch Panel)

برای اتصال کابل‌های فیبر نوری با کانکتورهایی مانند LC، SC، ST یا MTP/MPO طراحی شده است.

  • مزیت: مناسب برای انتقال داده با پهنای باند بسیار بالا و فواصل زیاد.

  • کاربرد: دیتاسنترها، شبکه‌های WAN، ISPها، شبکه‌های صنعتی.

انواع پچ پنل از نظر طراحی

۱. پچ پنل ثابت (Fixed)

پورت‌ها به‌صورت دائمی در بدنه نصب شده‌اند و قابل تعویض نیستند. هزینه کمتر اما انعطاف‌پذیری پایین‌تر.

۲. پچ پنل ماژولار (Modular)

امکان اضافه کردن یا تعویض ماژول‌های مختلف را دارد. برای شبکه‌های در حال توسعه یا تغییر مداوم مناسب است.

۳. پچ پنل زاویه‌دار (Angled)

طراحی خاص برای هدایت کابل‌ها به کناره‌های رک بدون نیاز به استفاده از پنل مدیریت کابل جداگانه. در رک‌های شلوغ بسیار کارآمد است.

۴. پچ پنل دیواری (Wall-mount)

برای فضاهای کوچک یا محل‌هایی که رک استاندارد وجود ندارد. اغلب در شبکه‌های خانگی یا دفاتر کوچک کاربرد دارد.

انواع پچ پنل از نظر نحوه نصب کابل

۱. Punch Down (IDC)

در این مدل، کابل‌های شبکه به صورت دستی و با استفاده از ابزار پانچ به پشت پچ پنل متصل می‌شوند.

  • مزیت: اتصال دائمی، قابل اطمینان.

  • محدودیت: نیاز به ابزار و مهارت برای نصب.

۲. Tool-less

اتصال کابل بدون نیاز به ابزار، معمولاً با فشار ساده‌ای انجام می‌شود. نصب سریع‌تری دارد ولی در پروژه‌های صنعتی کمتر استفاده می‌شود.

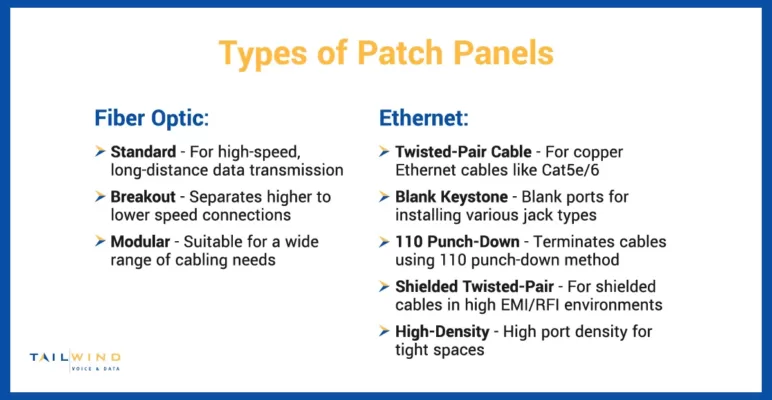

انواع پچ پنل از نظر نحوه نصب کابل

تفاوت پچ پنل با سوئیچ شبکه

ویژگی پچ پنل سوئیچ شبکه
نوع دستگاه غیرفعال (Passive) فعال (Active)
عملکرد انتقال فیزیکی داده بین کابل‌ها مدیریت داده‌ها و بسته‌های شبکه
نیاز به برق ندارد دارد
نقش اصلی مدیریت کابل و پورت مسیریابی داده در شبکه

مزایای استفاده از پچ پنل در شبکه

۱. کاهش آشفتگی و ایجاد نظم در رک

پچ پنل با جمع‌آوری تمام کابل‌ها در یک نقطه مرکزی، ظاهری مرتب و سازمان‌یافته به رک یا اتاق سرور می‌دهد.

۲. سهولت عیب‌یابی و نگهداری

با مشخص بودن تمام نقاط اتصال، پیدا کردن مشکلات کابل یا پورت به‌مراتب سریع‌تر انجام می‌شود.

۳. افزایش عمر تجهیزات شبکه

با جلوگیری از اتصال مستقیم کابل به سوئیچ یا روتر، از فرسایش پورت‌های تجهیزات جلوگیری می‌شود.

۴. قابلیت گسترش و تغییر آسان شبکه

در صورت نیاز به اضافه کردن تجهیزات جدید یا جابجایی کاربران، تنها با تغییر در پچ کوردها می‌توان ساختار شبکه را تغییر داد.

۵. سازگاری با استانداردهای کابل‌کشی ساخت‌یافته

پچ پنل بخش اصلی سیستم Structured Cabling محسوب می‌شود و امکان رعایت استانداردهایی مانند TIA/EIA را فراهم می‌کند.

نکات مهم هنگام انتخاب انواع پچ پنل

  1. تعداد پورت مورد نیاز: از ۱۲ تا ۴۸ پورت، با قابلیت نصب چند پچ پنل در یک رک.

  2. نوع کابل مورد استفاده: مطابقت با Cat5e، Cat6، یا فیبر نوری.

  3. ماژولار یا ثابت بودن: بر اساس نیاز به توسعه‌پذیری انتخاب شود.

  4. نصب رک‌مونت یا دیواری: متناسب با فضای فیزیکی محل نصب.

  5. قابلیت برچسب‌گذاری: برای شناسایی آسان هر پورت در آینده.

  6. جنس بدنه: فلزی ضد زنگ برای استحکام بیشتر، یا پلاستیکی برای صرفه‌جویی در هزینه.

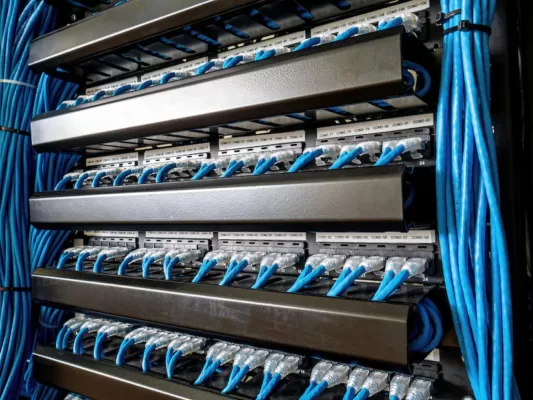

نکات مهم هنگام انتخاب انواع پچ پنل

استانداردهای نصب انواع پچ پنل

برای نصب اصولی پچ پنل باید به نکات زیر توجه شود:

  • استفاده از رنگ‌بندی استاندارد T568A یا T568B

  • رعایت فاصله مجاز از منابع تداخل الکترومغناطیسی

  • استفاده از کابل‌های تست‌شده و گواهی‌دار

  • نصب با زاویه مناسب برای تهویه بهتر رک

  • استفاده از برچسب‌های مقاوم و دائمی برای پورت‌ها

نگهداری و عیب‌یابی انواع پچ پنل: چک‌لیست

  • بررسی دوره‌ای سلامت پورت‌ها

  • تمیز کردن سطح پچ پنل و پورت‌ها با دستمال خشک

  • بررسی شل نشدن کابل‌ها و اتصالات

  • ثبت دقیق نقشه کابل‌کشی و برچسب‌گذاری پورت‌ها

  • استفاده از ابزار تست کابل (Cable Tester) برای بررسی عملکرد

بیشتر بخوانید: پچ پنل شبکه

پرسش‌های متداول (FAQ)

آیا می‌توان از انواع پچ پنل به‌عنوان سوئیچ استفاده کرد؟
خیر. پچ پنل صرفاً ابزاری غیرفعال برای مدیریت فیزیکی اتصالات است و توانایی پردازش داده ندارد.

آیا استفاده از پچ پنل الزامی است؟
در شبکه‌های کوچک شاید قابل چشم‌پوشی باشد، اما در شبکه‌های متوسط تا بزرگ، استفاده از آن بسیار توصیه می‌شود.

چند پچ پنل می‌توان در یک رک نصب کرد؟
بسته به ظرفیت رک، می‌توان چندین پچ پنل 1U یا 2U نصب کرد تا پاسخگوی حجم کابل‌ها باشد.

آیا پچ پنل فیبر نوری نیاز به تجهیزات خاصی دارد؟
بله. ابزارهای مخصوص فیوژن، کانکتور و کاست فیبر باید استفاده شود.

جمع‌بندی نهایی

پچ پنل یکی از اصلی‌ترین اجزای شبکه‌های ساخت‌یافته است که اگرچه ممکن است در نگاه اول ساده به نظر برسد، اما نقش کلیدی در پایداری و انعطاف‌پذیری شبکه دارد. با استفاده صحیح از پچ پنل می‌توان نظم، کارایی و بهره‌وری شبکه را به میزان قابل توجهی افزایش داد و در عین حال، فرآیند نگهداری و عیب‌یابی را تسهیل کرد.

انتخاب درست پچ پنل با توجه به نیازهای فنی، بودجه، فضای نصب و نوع شبکه، موجب صرفه‌جویی بلندمدت در هزینه‌ها و کاهش خرابی‌های ناشی از بی‌نظمی کابل‌کشی خواهد شد.

معرفی محصول انواع پچ پنل

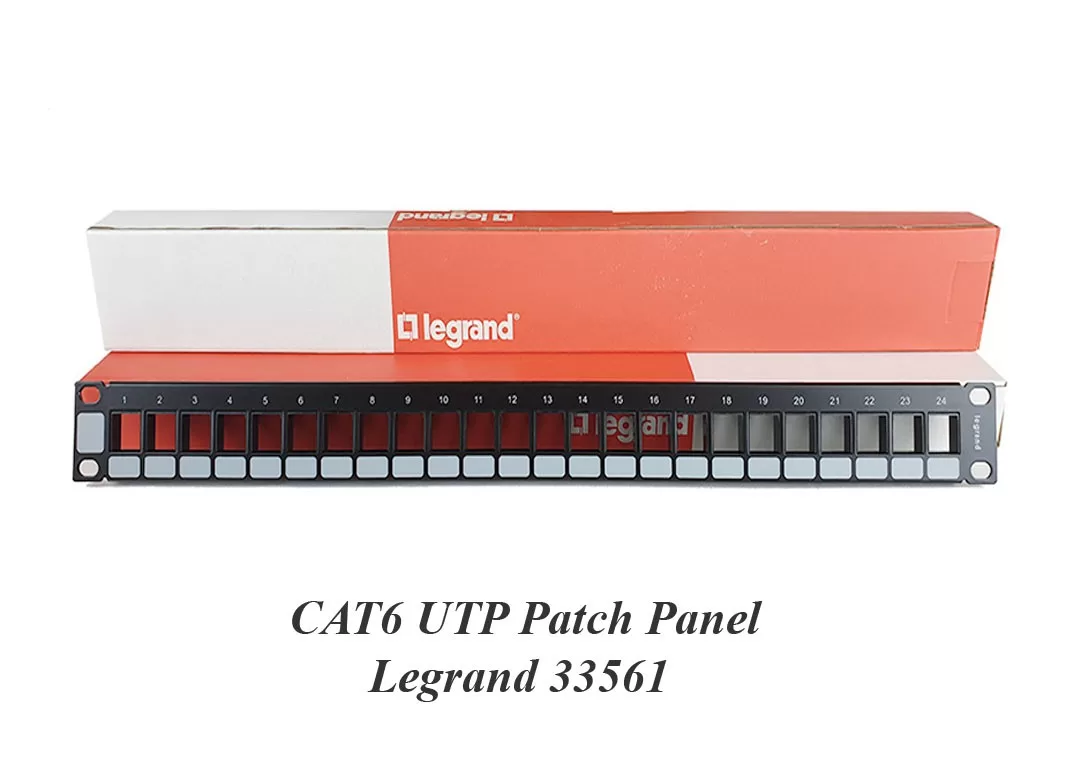

پچ پنل آنلودد ۲۴ پورت Cat6 UTP لگراند (طرح ایرانی)
