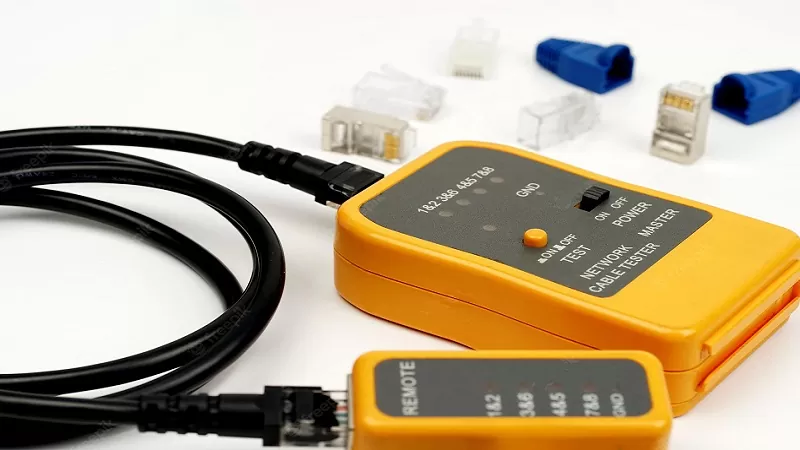

پاسخ کوتاه: نتیجه تست Channel و Permanent Link برای یک کابل می‌تواند فرق کند، چون این دو تست بخش‌های متفاوتی از مسیر را اندازه می‌گیرند و با Test Limit (حد آزمون) متفاوتی هم سنجیده می‌شوند. تفاوت نتیجه تست چنل و پرمننت معمولاً از چهار جا می‌آید:

  • معیار پذیرش: Fluke می‌گوید حدود Channel بر فرض‌های بدترین حالت ساخته شده‌اند و فضای مانور بیشتری از Permanent Link دارند.
  • ناهماهنگی Limit و آداپتور: Limit باید با نوع آداپتور بخواند، وگرنه نتیجه گواهی معتبری نیست.
  • پچ‌کوردها و اتصال‌ها: Channel پچ‌کوردهای دو سر و اتصال‌های بیشتری را هم می‌سنجد.
  • تغییر پیکربندی: با جابه‌جایی پچ‌کورد، نتیجه Channel دیگر معتبر نیست.

اگر Channel PASS و Permanent Link FAIL شد، نتیجه Channel به‌تنهایی سلامت لینک ثابت را ثابت نمی‌کند. اگر Channel FAIL و Permanent Link PASS شد، پچ‌کوردها و اتصال‌های خارج از لینک ثابت اولین بررسی‌اند، اما تنها مورد نیستند.

این اختلاف معمولاً سر تحویل پروژه خودش را نشان می‌دهد: نصاب گزارش Channel می‌دهد، ناظر گزارش Permanent Link می‌خواهد، یا یک لینک در یکی PASS و در دیگری FAIL می‌شود. قبل از اینکه کابل را مقصر بدانید، باید بدانید این دو نتیجه را اصلاً می‌شود با هم مقایسه کرد یا نه.

اگر با خود تست Certification آشنا نیستید، اول تست فلوک چیست و چطور انجام می‌شود؟ را ببینید.

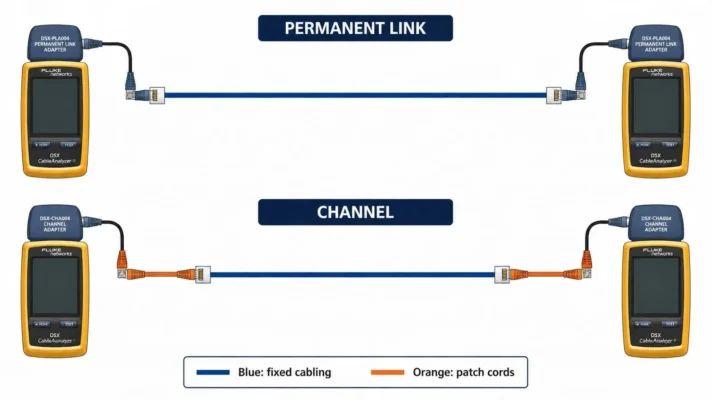

تفاوت نتیجه تست چنل و پرمننت در دیاگرام محدوده اندازه‌گیری با دستگاه فلوک

مقایسه محدوده تست Permanent Link بدون پچ‌کورد کاربر و تست Channel همراه پچ‌کوردهای دو انتهای مسیر





تفاوت نتیجه تست چنل و پرمننت از کجا می‌آید؟

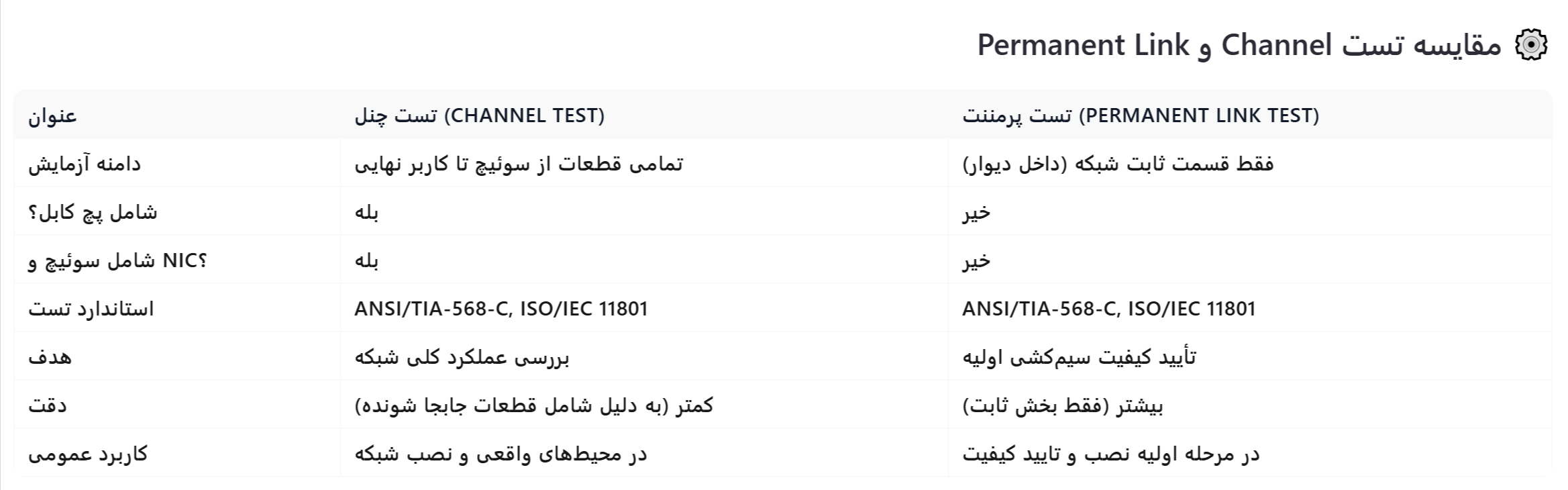

طبق Fluke، تست Channel عملکرد انتها‌به‌انتهای سیستم را همراه پچ‌کوردهای کاربر و تجهیزات تأیید می‌کند. تست Permanent Link فقط بخش ثابت کابل‌کشی را می‌سنجد و پچ‌کوردهای کاربر را شامل نمی‌شود. جدول زیر تفاوت‌هایی را نشان می‌دهد که به نتیجه PASS و FAIL مربوط‌اند.

معیار تست Channel تست Permanent Link
محدوده کل مسیر انتها‌به‌انتها، همراه پچ‌کوردهای کاربر و تجهیزات بخش ثابت کابل‌کشی، بدون پچ‌کوردهای کاربر
پچ‌کورد جزو مسیر است جزو مسیر نیست
حد طول (طبق Fluke) ۱۰۰ متر ۹۰ متر
Test Limit و آداپتور Limit و آداپتور مخصوص Channel Limit و آداپتور مخصوص Permanent Link
اعتبار نتیجه تا وقتی پچ‌کوردها جابه‌جا نشده‌اند به پچ‌کوردهای کاربر وابسته نیست و بعداً قابل تکرار و مقایسه است
کاربرد معمول بررسی مسیر نهایی با پچ‌کوردهای واقعی تأیید کابل‌کشی ثابت، تحویل و گارانتی

اعداد ۹۰ و ۱۰۰ متر از منابع Fluke آمده‌اند و برای مشخصات رسمی پروژه باید با نسخه فعلی استاندارد ANSI/TIA-۵۶۸.۲-E تطبیق داده شوند.

طول مسیر: طبق منابع Fluke حد طول Permanent Link ۹۰ متر و Channel ۱۰۰ متر است و برای پچ‌کوردهای تجهیزات ۵ متر توصیه می‌شود. در مسیرهای نزدیک به حد مجاز، تنظیم NVP می‌تواند بر طول گزارش‌شده دستگاه اثر بگذارد (Cabling Installation & Maintenance). از سوی دیگر، طول واقعی مسیر نیز بر برخی پارامترهای عملکردی، مانند افت عبوری، اثر دارد. این دو موضوع باید جداگانه بررسی شوند و طول به‌تنهایی علت مستقل اختلاف دو تست نیست.

تعریف کامل هر دو روش و محدوده اندازه‌گیری‌شان در تست چنل و پرمننت در شبکه: مفهوم و کاربردها آمده است.

علت اول: معیار پذیرش دو تست یکی نیست

Test Limit همان معیاری است که نتیجه را PASS یا FAIL می‌کند. Fluke توضیح می‌دهد حدود Channel بر فرض‌های بدترین حالت ساخته شده‌اند و نسبت به Permanent Link فضای مانور (Headroom) بیشتری دارند. Fluke صراحتاً می‌گوید Channel می‌تواند PASS شود، حتی وقتی Permanent Link FAIL شده است.

این به معنی خرابی فیزیکی نیست؛ ممکن است فقط تفاوت معیار پذیرش باشد. لینکی که با حد Channel قبول می‌شود، همان لینک با حد Permanent Link ممکن است رد شود. برای تأیید کابل‌کشی ثابت، همین سخت‌گیری بیشتر مزیت است، چون نقص بخش ثابت پنهان نمی‌ماند.

چطور تشخیص بدهیم؟ در گزارش هر دو تست، نام Test Limit، نوع آداپتور و Category را کنار هم بگذارید. برای مقایسه دو گزارش، ابتدا یکسان‌بودن Category و تناسب Test Limit و آداپتور با نوع هر تست را بررسی کنید. Limit و آداپتور Channel لزوماً با Permanent Link یکسان نیستند؛ هرکدام باید برای آزمون خودش درست انتخاب شده باشد.

نکته Marginal: طبق Cabling Installation & Maintenance (۲۰۱۸)، پارامتری که با حاشیه بسیار کم قبول می‌شود (Marginal)، در نتیجه کلی PASS حساب می‌شود، مگر اینکه مشخصات تست صراحتاً آن را نپذیرد. پذیرفتن یا نپذیرفتن Marginal باید قبل از تست مکتوب شود. این توضیح بر اساس گزارش Cabling Installation & Maintenance در سال ۲۰۱۸ است؛ معیار پذیرش نهایی باید با مشخصات قرارداد و الزامات آزمون پروژه تطبیق داده شود.

علت دوم: Limit و آداپتور باید هماهنگ باشند

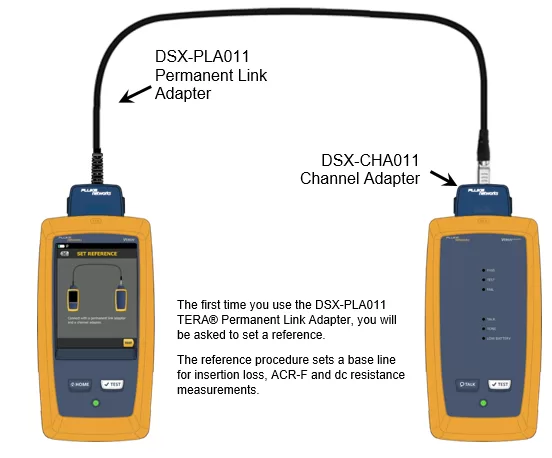

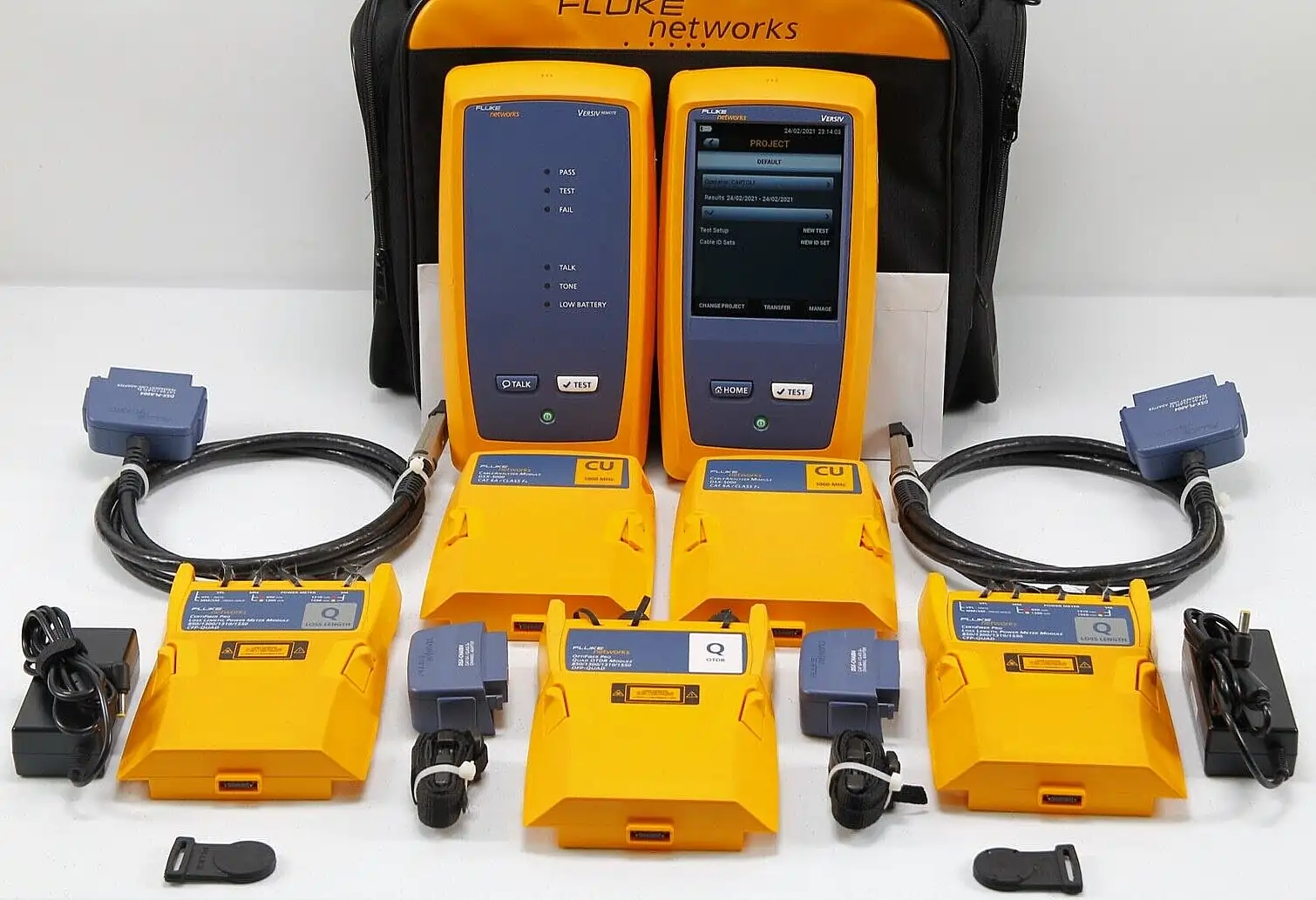

آداپتور روش اندازه‌گیری را مشخص می‌کند و Limit معیار پذیرش را. طبق Fluke این دو باید هماهنگ باشند. دستگاه در صورت ناهماهنگی خطا نشان می‌دهد و عبور از این خطا برای گواهی معتبر توصیه نمی‌شود، هرچند گاهی برای عیب‌یابی انجام می‌شود.

دو خطای رایج در انتخاب Limit:

  • Limit پایین‌تر از رتبه کابل: کابل Cat6A که با Limit مربوط به Cat6 تست شود، فقط رتبه Cat6 را گواهی می‌کند.
  • قطعات هم‌رده نیستند: طبق Fluke، کابل Cat6A که با جک Cat6 ترمینیت شود «تقریباً قطعاً» در Limit مربوط به Cat6A FAIL می‌شود.

پس اگر دو تست با Category متفاوت انجام شده‌اند، آن‌ها دو سؤال متفاوت را جواب داده‌اند و تناقض واقعی وجود ندارد.

علت سوم: پچ‌کوردها و اتصال‌های اضافه فقط در Channel حساب می‌شوند

طبق Fluke، Channel می‌تواند از ۲ تا ۴ اتصال داشته باشد و پچ‌کوردهای کاربر و تجهیزات را شامل می‌شود. پچ‌کوردها بیش از هر قطعه دیگری جابه‌جا می‌شوند و در منابع Fluke «ضعیف‌ترین حلقه» توصیف شده‌اند. دو جهت اختلاف از همین‌جا می‌آید:

  • Channel PASS و Permanent Link FAIL: حد Channel کمتر سخت‌گیرانه است؛ بنابراین ممکن است Channel PASS شود در حالی که Permanent Link معیار خودش را FAIL کرده است. این وضعیت ممکن و مستند است.
  • Channel FAIL و Permanent Link PASS: اولین بررسی پچ‌کوردها و اتصال‌های خارج از لینک ثابت است. ICC می‌گوید در این حالت یکی یا هر دو پچ‌کورد ممکن است معیوب باشند.

اما عیب‌یابی نباید فقط به پچ‌کورد محدود شود. ICC توصیه می‌کند Permanent Link را تکرار کنید تا مطمئن شوید کابل‌کشی از آخرین گواهی تا امروز تغییر نکرده یا آسیب ندیده است.

Cabling Installation & Maintenance پیشنهاد می‌کند پچ‌کوردها نمونه‌برداری شوند، به‌خصوص وقتی از فروشنده دیگری آمده‌اند یا Channel FAIL و Permanent Link PASS شده است. آداپتور مخصوص تست پچ‌کورد می‌تواند آن را مستقل از مسیر و بر اساس معیارهای مربوط به پچ‌کورد ارزیابی کند؛ کاری که از نتیجه PASS تست Channel به‌تنهایی برنمی‌آید.

علت چهارم: پیکربندی مسیر بعد از تست عوض شده است

طبق Fluke، لحظه‌ای که پچ‌کورد جابه‌جا شود، آن اندازه‌گیری Channel دیگر معتبر نیست. ICC هم می‌گوید تست Channel فقط تا وقتی معتبر است که پچ‌کوردها سر جایشان بمانند. Permanent Link به پچ‌کوردهای کاربر وابسته نیست، پس می‌شود بعداً دوباره اندازه‌گیری کرد و با نتیجه نصب اولیه مقایسه کرد.

یعنی گزارش Channelی که قبل از تعویض پچ‌کوردها گرفته شده، وضعیت مسیر فعلی را نشان نمی‌دهد.

جدول تشخیص سریع: Channel و Permanent Link چه می‌گویند؟

جدول زیر تفاوت نتیجه تست چنل و پرمننت را بر اساس جهت اختلاف دسته‌بندی می‌کند. «علت محتمل» یعنی فرضیه‌ای که باید بررسی شود، نه حکم قطعی.

Channel Permanent Link علت محتمل قدم بعدی
PASS FAIL حد Channel کمتر سخت‌گیرانه است؛ Permanent Link معیار خودش را FAIL کرده است برای پذیرش کابل‌کشی ثابت، نتیجه Permanent Link را ملاک بگیرید و بخش ثابت را بازبینی کنید
FAIL PASS پچ‌کورد یا اتصال خارج از لینک ثابت پچ‌کوردها را نمونه‌برداری یا جداگانه تست کنید، معیوب را تعویض و Channel را تکرار کنید؛ در صورت تردید Permanent Link را هم تکرار کنید
FAIL FAIL مشکل احتمالاً در لینک ثابت است عیب‌یابی را روی خود لینک متمرکز کنید و پچ‌کورد را اولین مقصر ندانید
PASS (قبل از تعویض پچ‌کورد) PASS نتیجه Channel برای مسیر فعلی معتبر نیست Channel را با پچ‌کوردهای نهایی تکرار کنید
هر نتیجه هر نتیجه Category یکسان نیست یا Limit و آداپتور هرکدام با نوع تست خودش سازگار نیست Category و تناسب Limit و آداپتور با هر تست را بررسی کنید و در صورت ناسازگاری تست را تکرار کنید
PASS (Marginal) هر نتیجه حاشیه بسیار کم؛ در نتیجه کلی PASS حساب می‌شود مشخصات تست را ببینید؛ اگر Marginal پذیرفته نیست باید مکتوب شده باشد

کدام نتیجه ملاک تحویل است؟

Fluke و Cabling Installation & Maintenance در این مورد یک جهت را نشان می‌دهند: برای تأیید کابل‌کشی ثابت و پشتوانه گارانتی، Permanent Link معیار مناسب‌تری است. اگر مشخصات پروژه تحویل Permanent Link را می‌خواهد، PASS شدن Channel جای FAIL شدن Permanent Link را نمی‌گیرد. Channel وقتی معنا دارد که بخواهید مسیر را با پچ‌کوردهای نهایی انتها‌به‌انتها بررسی کنید، و بهتر است بعد از Permanent Link انجام شود.

ملاک تحویل را بعد از کار تعیین نکنید. این سه مورد را قبل از شروع تست مکتوب کنید:

  • نوع لینک: Permanent Link یا Channel.
  • نام Test Limit و Category.
  • برخورد با نتیجه Marginal.

برای فهرست مدارکی که این موارد باید در آن ثبت شود، مدارک تحویل پروژه کابل‌کشی را ببینید.

چطور از اختلاف نتیجه پیشگیری کنیم؟

  1. نوع لینک و Test Limit را در مشخصات پروژه بنویسید.
  2. لینک‌های هم‌نوع را با Category، Test Limit و آداپتور مناسب و یکسان تست کنید.
  3. نام Limit و آداپتور را در گزارش تحویلی ثبت کنید.
  4. تکلیف نتیجه Marginal را از قبل روشن کنید.
  5. بعد از هر تغییر پچ‌کورد، Channel را دوباره بزنید و برای مسیر نهایی از پچ‌کورد استاندارد و هم‌رده استفاده کنید.

چه زمانی پچ‌کورد را تعویض کنیم؟

اگر Channel FAIL شد و Permanent Link PASS است، پچ‌کورد مشکوک را با یک پچ‌کورد استاندارد و هم‌رده جایگزین کنید و Channel را دوباره بزنید. اگر پس از تعویض نتیجه PASS شد، پچ‌کورد قبلی یا اتصال آن مظنون اصلی است؛ برای تأیید عیب خود پچ‌کورد، آن را جداگانه با روش و آداپتور مناسب تست کنید. اگر پچ‌کوردها از فروشنده یا برندی متفاوت از کابل‌کشی آمده‌اند، نمونه‌برداری ارزش بیشتری دارد.

برای انتخاب پچ‌کورد هم‌رده با کابل پروژه، پچ‌کورد شبکه را ببینید.

سوالات متداول

تفاوت اصلی تست Channel و Permanent Link چیست؟

Channel کل مسیر را با پچ‌کوردهای کاربر و تجهیزات می‌سنجد و Permanent Link فقط بخش ثابت را. هر کدام Limit و آداپتور مخصوص خود را دارند. توضیح کامل در تست چنل و پرمننت در شبکه: مفهوم و کاربردها آمده است.

اگر Channel PASS شد، دیگر Permanent Link لازم نیست؟

به مشخصات پروژه بستگی دارد. چون حد Channel کمتر سخت‌گیرانه است، ممکن است نقص لینک ثابت را نشان ندهد. اگر قرارداد یا گارانتی تأیید کابل‌کشی ثابت را می‌خواهد، Permanent Link لازم است.

چرا Channel FAIL شد ولی Permanent Link PASS است؟

اولین مظنون پچ‌کوردها و اتصال‌های اضافه Channel هستند، اما تنها مورد نیستند. Limit و آداپتور، تغییر پچ‌کورد بعد از تست و طول نزدیک حد را هم بررسی کنید.

می‌شود Limit را بعد از تست عوض کرد؟

Fluke برای حالتی که Limit بالاتر از نیاز انتخاب شده، امکان بازگواهی نتایج با Limit پایین‌تر در LinkWare PC را ذکر می‌کند، اما می‌نویسد بسیاری نتایج بازگواهی‌شده را نمی‌پذیرند. بهتر است Limit از همان ابتدا درست و با تأیید کارفرما انتخاب شود.
