هنر و علم آرایش رک شبکه: راهنمای جامع کابل‌کشی شبکه از صفر تا صد

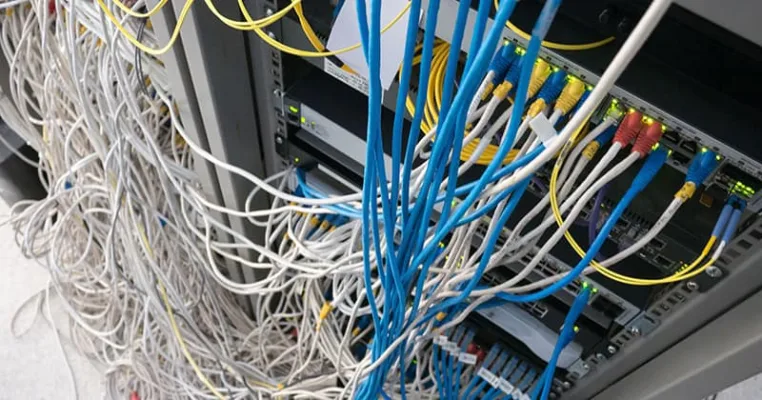

آیا اتاق سرور شما بیشتر شبیه یک بشقاب اسپاگتی درهم‌پیچیده است تا قلب تپنده کسب‌وکارتان؟ 🤯 نگران نباشید، شما تنها نیستید!

آرایش رک شبکه به شکل نامرتب و شلوغ، فقط ظاهر بدی ندارد؛ بلکه یک بمب ساعتی برای کسب‌وکار شماست. عیب‌یابی یک پورت خراب در چنین شرایطی ساعت‌ها طول می‌کشد، جریان هوا مسدود شده و تجهیزات گران‌قیمت شما در خطر خرابی ناشی از گرمای بیش از حد قرار می‌گیرند.

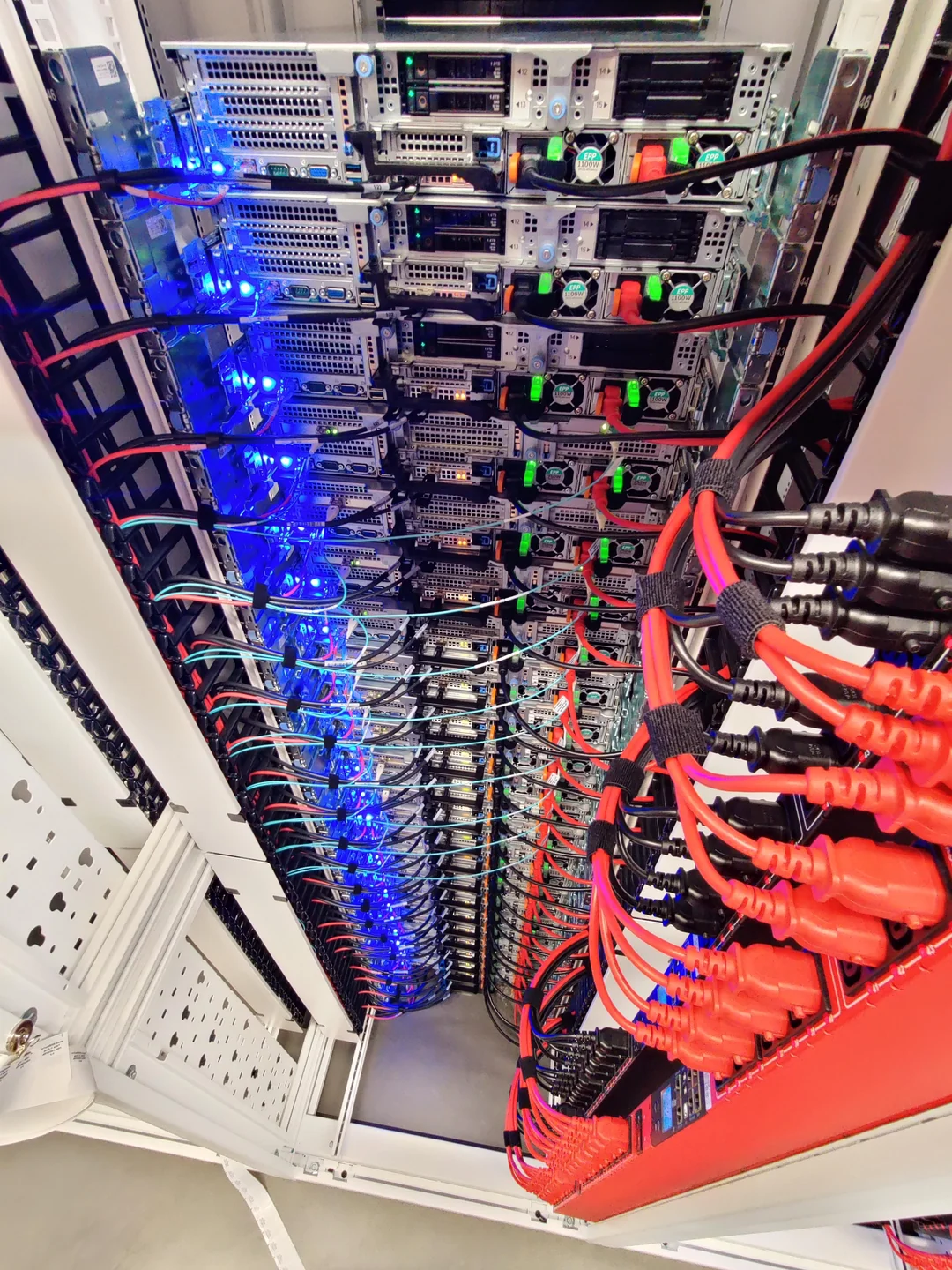

اما خبر خوب این است که رسیدن به یک رک شبکه تمیز، استاندارد و کارآمد، یک هنر آموختنی است. در این راهنمای جامع و تصویری، ما در ندشاپ قدم به قدم به شما نشان می‌دهیم چگونه هرج‌ومرج را به نظم تبدیل کرده و رکی داشته باشید که به آن افتخار کنید. ✨

✅ چرا آرایش استاندارد رک یک ضرورت است، نه یک انتخاب؟

قبل از اینکه دست به کار شویم، بیایید ببینیم چرا صرف زمان برای این کار، یک سرمایه‌گذاری هوشمندانه است:

📉 کاهش چشمگیر زمان قطعی (Downtime): وقتی هر کابل و پورت به درستی لیبل خورده و مشخص باشد، پیدا کردن و رفع مشکل از چند ساعت به چند دقیقه کاهش پیدا می‌کند.
💨 بهبود جریان هوا و خنک‌کنندگی: کابل‌های درهم‌تنیده مانع از گردش صحیح هوا می‌شوند. یک رک مرتب به فن‌ها اجازه می‌دهد کار خود را به درستی انجام داده و عمر مفید سوئیچ‌ها، سرورها و UPSها را افزایش دهند.
🔧 سادگی در ارتقا و نگهداری: می‌خواهید یک سوئیچ جدید اضافه کنید؟ در یک رک منظم، این کار به سادگی و بدون ایجاد اختلال در سایر تجهیزات انجام می‌شود.
🛡️ افزایش امنیت فیزیکی: دسترسی به پورت‌ها و کابل‌ها در یک رک منظم، کنترل‌شده و بسیار امن‌تر است.
💼 نمایش حرفه‌ای بودن شما: یک اتاق سرور مرتب، نشان‌دهنده یک تیم IT حرفه‌ای، بادقت و قابل اعتماد است.

📝 مهم‌ترین مرحله! برنامه‌ریزی و انتخاب تجهیزات صحیح جهت آرایش رک شبکه

عجله نکنید! موفقیت شما در این مرحله رقم می‌خورد. داشتن ابزار و تجهیزات مناسب، نیمی از راه است.

🗺️ نقشه رک (Rack Diagram): تجهیزات را کجا نصب کنیم؟

یک کاغذ بردارید یا از ابزارهای آنلاین استفاده کنید و محل قرارگیری هر دستگاه را مشخص کنید. یک قانون خوب:

تجهیزات سنگین: UPS و سرورها را به دلیل وزن زیاد، در پایین‌ترین یونیت‌ها نصب کنید.
تجهیزات با دسترسی زیاد: پچ پنل‌ها و سوئیچ‌ها را در ارتفاعی مناسب (معمولاً وسط رک) قرار دهید که دسترسی به آن‌ها آسان باشد.
قانون یک در میان: برای زیبایی و کارایی، این الگو را رعایت کنید: پچ پنل، نگهدارنده کابل افقی، سوئیچ. این کار از کشیده شدن کابل‌ها مستقیماً روی سوئیچ جلوگیری می‌کند.

🔌 پچ پنل (Patch Panel): ستون فقرات شبکه شما

پچ پنل نقطه پایان دائمی کابل‌های شبکه است که از کل ساختمان آمده‌اند. استفاده از آن باعث می‌شود پورت‌های حساس و گران‌قیمت سوئیچ شما در اثر اتصال و جدا کردن‌های مکرر آسیب نبینند.

نکته: حتماً از پچ پنلی استفاده کنید که با استاندارد کابل شما (مثلاً Cat6 یا Cat6a) همخوانی داشته باشد.

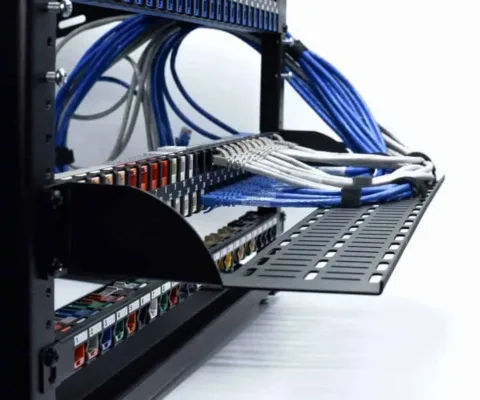

مدیریت کابل (Cable Management): قهرمانان پنهان رک

این قطعات ارزان‌قیمت، بیشترین تأثیر را در زیبایی و نظم رک شما دارند.

نگهدارنده کابل افقی (Horizontal): بین پچ پنل و سوئیچ نصب شده و پچ کوردها را به صورت افقی هدایت می‌کنند. مدل‌های درپوش‌دار (Finger Duct) ظاهر بسیار تمیزتری ایجاد می‌کنند.
نگهدارنده کابل عمودی (Vertical): در رک‌های ایستاده، برای هدایت حجم بالای کابل‌ها از بالا به پایین رک استفاده می‌شوند.

📏 پچ کورد (Patch Cord): اندازه یعنی همه چیز!

بزرگ‌ترین اشتباه در آرایش رک شبکه، استفاده از پچ کوردهای بلند برای فواصل کوتاه است. استفاده از پچ کورد نیم متری یا حتی کوتاه‌تر (۳۰ سانتی‌متری) برای اتصال پچ پنل به سوئیچ مجاور، معجزه می‌کند! رنگ‌بندی پچ کوردها (مثلاً آبی برای دیتا، قرمز برای تلفن، زرد برای دوربین) نیز در مدیریت بهتر به شما کمک می‌کند.

همچنان بخوانید : آموزش جامع عیب یابی کابل شبکه: از تشخیص تا حل مشکل ️

🛠️ جادوی عمل: ۷ گام تا آرایش رک شبکه بی‌نقص و استاندارد

حالا که همه چیز آماده است، آستین‌ها را بالا بزنید!

گام اول: استقرار غول‌ها! 🏋️‍♂️
UPS، سرورها و هر تجهیز سنگین دیگری را با استفاده از پیچ و مهره رک مناسب، در یونیت‌های پایینی نصب و محکم کنید.
گام دوم: نصب پچ پنل و سوئیچ‌ها 🔢
طبق نقشه‌ای که کشیدید، پچ پنل‌ها، نگهدارنده‌های کابل و سوئیچ‌ها را نصب کنید. از تراز بودن آن‌ها مطمئن شوید.
گام سوم: پانچ کردن کابل‌ها (Punch Down) 👊
کابل‌های شبکه‌ای که از پریزهای دیوار آمده‌اند را با دقت و با استفاده از آچار پانچ، در پشت پچ پنل سربندی کنید.
- نکته حرفه‌ای: مطمئن شوید که از یک استاندارد رنگ‌بندی (معمولاً T568B) برای تمام اتصالات استفاده می‌کنید.
گام چهارم: استفاده هوشمندانه از بست‌ها Velcro 🎗️
کابل‌ها را دسته‌بندی کرده و با بست کمربندی پارچه‌ای (ولکرو) آن‌ها را مهار کنید. این بست‌ها برخلاف بست‌های پلاستیکی، به روکش کابل آسیب نمی‌زنند و به راحتی باز و بسته می‌شوند.
گام پنجم: اتصال پچ کوردها 🔗
با استفاده از پچ کوردهایی با طول دقیق، اتصالات بین پچ پنل و سوئیچ را برقرار کنید. کابل‌ها را از داخل نگهدارنده‌های کابل عبور دهید تا ظاهری تمیز و یکدست ایجاد شود.
گام ششم: لیبل‌گذاری، شاه کلید مدیریت 🏷️
با استفاده از یک لیبل پرینتر، دو سر تمام کابل‌ها (پچ کورد و کابل‌های اصلی) را شماره‌گذاری کنید. این شماره باید با شماره پورت روی پچ پنل و پریز دیوار یکسان باشد. این کار در آینده شما را نجات خواهد داد!
گام هفتم: تست نهایی و اطمینان ✅
قبل از اینکه آرایش رک شبکه را تمام شده بدانید، با یک تستر کابل شبکه، از صحت تمام اتصالات خود مطمئن شوید.

📋 جدول چک‌لیست ابزار و تجهیزات ضروری آرایش رک شبکه

برای راحتی شما، تمام ابزار و تجهیزات لازم را در این جدول خلاصه کرده‌ایم:

🧰 ابزار / تجهیز	🎯 کاربرد اصلی	موجود در NodeShop
رک دیواری یا ایستاده	محفظه اصلی نگهداری تجهیزات	✔️
پچ پنل (Patch Panel)	نقطه پایانی کابل‌های شبکه	✔️
نگهدارنده کابل (Cable Manager)	مرتب‌سازی و هدایت کابل‌ها	✔️
پچ کورد (Patch Cord)	اتصال بین پچ پنل و سوئیچ	✔️
آچار شبکه و استریپر	سوکت‌زنی و لخت کردن کابل	✔️
آچار پانچ (Punch Down Tool)	سربندی کابل در پشت پچ پنل	✔️
تستر کابل شبکه	اطمینان از صحت اتصالات	✔️
بست کمربندی ولکرو	دسته‌بندی کابل‌ها بدون آسیب	✔️
پیچ و مهره رک	نصب تجهیزات در داخل رک	✔️
لیبل پرینتر (Label Printer)	شماره‌گذاری و شناسایی کابل‌ها	✔️

❌ از این اشتباهات فاجعه‌بار در آرایش رک شبکه دوری کنید!

استفاده از بست پلاستیکی و سفت کردن بیش از حد: این کار می‌تواند به کابل‌های Cat6 و بالاتر که به خمش حساس هستند، آسیب جدی وارد کند.
نادیده گرفتن مدیریت کابل: خریدن نگهدارنده کابل یک هزینه جزئی است که از خسارت‌های بزرگ آینده جلوگیری می‌کند.
عدم لیبل‌گذاری: شاید در ابتدا وقت‌گیر به نظر برسد، اما در آینده ساعت‌ها در وقت شما صرفه‌جویی می‌کند.
عبور دادن کابل برق کنار کابل دیتا: همیشه بین کابل‌های برق و کابل‌های شبکه فاصله ایجاد کنید تا از تداخل الکترومغناطیسی (Noise) جلوگیری شود.

🚀 جمع‌بندی: رک شما، ویترین تخصص شماست!

همانطور که دیدید، آرایش رک شبکه بیش از آنکه پیچیده باشد، نیازمند دقت، برنامه‌ریزی و استفاده از تجهیزات مناسب است. یک رک استاندارد و تمیز، نه تنها به پایداری و کارایی شبکه شما کمک می‌کند، بلکه نشان‌دهنده تسلط و تخصص شما به عنوان یک مدیر شبکه حرفه‌ای است.
