سوکت شبکه RJ45 چیست؟

اگر در خانه، دفتر کار یا هر محیطی که از اینترنت استفاده می‌کنید، به دیوار یا دستگاه‌های متصل به شبکه نگاه کنید، شانس زیادی دارد تا با یک سوکت کوچک پلاستیکی با ظاهری مشابه سوکت تلفن اما بزرگ‌تر آشنا شوید. این سوکت، معروف به RJ45 است و یکی از پرکاربردترین رابط‌ها برای اتصال دستگاه‌های شبکه‌ای به اینترنت یا شبکه محلی (LAN) محسوب می‌شود. در این مقاله از آکادمی ند، به بررسی این سوکت می پردازیم.

تعریف سوکت شبکه RJ45

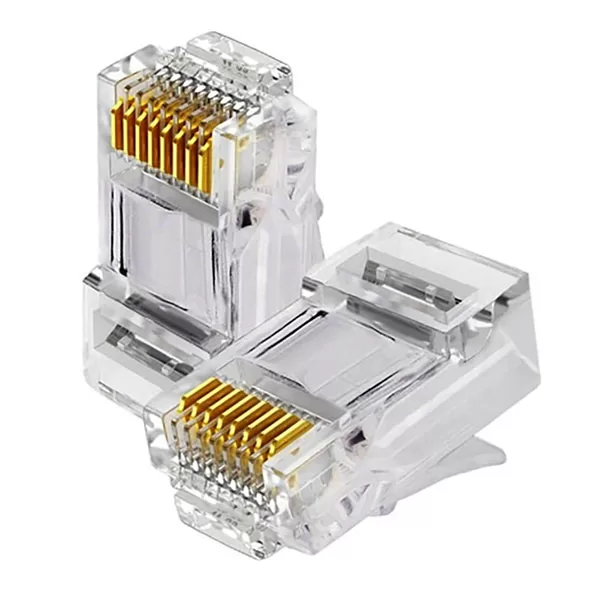

RJ45 مخفف عبارت Registered Jack 45 است و به یک نوع استاندارد فیزیکی برای اتصال کابل‌های شبکه به دستگاه‌هایی مثل روتر، سوئیچ، کامپیوتر، لب‌تاپ و دیگر تجهیزات شبکه اشاره دارد. این سوکت برای انتقال داده‌های دیجیتال از طریق کابل‌های به‌هم تابیده (Twisted Pair) استفاده می‌شود.

مشخصات فیزیکی و ظاهری RJ45

  • شکل ظاهری: یک جعبه پلاستیکی مستطیلی با یک شیار در قسمت بالا.
  • پین‌ها: دارای ۸ پین (8P) که به ۸ رشته سیم داخل کابل شبکه متصل می‌شوند.
  • شیار قفل‌کننده: یک قسمت پلاستیکی در پایین که کابل را در جای خود ثابت نگه می‌دارد.
  • استاندارد: اغلب با عنوان 8P8C (۸ Position 8 Contact) نیز شناخته می‌شود.

کاربردهای سوکت RJ45

سوکت شبکه RJ45 در انواع محیط‌های زیر استفاده می‌شود:

  • اتصال اینترنت به روتر و مودم
  • شبکه‌های محلی (LAN) در دفاتر و خانه‌ها
  • اتصال کامپیوترها، چاپگرها و سرورها به سوئیچ
  • دوربین‌های مداربسته IP
  • اتصال دستگاه‌های IoT در شبکه‌های هوشمند

کاربرد سوکت شبکه RJ45 در شبکه‌های مدرن

با وجود گسترش شبکه‌های بی‌سیم (Wi-Fi)، هنوز هم اتصالات سیمی از طریق سوکت RJ45 به دلیل ثبات بیشتر، کاهش تأخیر و افزایش امنیت، بسیار پرکاربرد هستند. به خصوص در:

  • بازی‌های آنلاین
  • سرورها و دیتاسنترها
  • دوربین‌های مداربسته
  • شبکه‌های VoIP
  • اتصالات چاپگرهای شبکه‌ای

ساختار سوکت شبکه RJ45 و کابل‌های متصل به آن

کانکتور RJ45 دارای طبقه‌بندی‌های مختلفی چون cat5e، cat6 و cat7 است.

سیم‌های متصل به کانکتور RJ45 دارای رنگ‌های مختلفی از قبیل سفید/سبز سبز، سفید/نارنجی آبی، سفید/آبی نارنجی و سفید/قهوه ای قهوه ای است. به‌طور‌ کلی، دو استاندارد در رنگ‌بندی سیم‌ها وجود دارد که تفاوت‌های ویژه‌ای با یکدیگر دارند. این دو استاندارد را می‌توان با کدهای  RJ45 T568 A و RJ45 T568 B نام برد.



تفاوت دو استاندارد RJ45 T568 A و RJ45 T568 B

به دلیلی تغییر در نحوه قرارگیری سیم‌های نارنجی و سبز، هر دو استاندارد با یکدیگر فرق دارند. به‌صورتی‌که در نوع T568 A، سیم سبز رنگ قبل از نارنجی قرار می گیرد و در نوع T568 B سیم نارنجی قبل از رنگ سبز می‌آید.

از دیگر تفاوت‌ها می‌توان به پس سازگاری (backward compatibility) کانکتور نوع RJ45 T568 A با نسخه قدیمی سیم‌کشی‌ها اشاره کرد. در حالیکه RJ45 T568 B مقاومت بیشتری در برابر نویزهای موجود در سیگنال‌ها ارائه می‌کند.

همان طور که پیشتر گفته شد، این کانکتورها دارای ۸ عدد پین مسی هستند. در این پین‌ها مقدار کمی طلا نیز وجود دارد و عیار طلای موجود در این پین‌ها از ۱ میکرون تا ۵۰ میکرون متغیر است. سوکت‌های موجود در بازار با عیارهای مختلف، شامل ۱، ۳، ۵ ، ۱۵، ۳۰ و ۵۰ میکرون می‌شود.

هرچه مقدار طلای به کار رفته در پین‌ها بیشتر باشد، خواص رسانایی آنها بهتر و مطلوب‌تر خواهد بود. همچنین، عیار بالاتر باعث جلوگیری از خوردگی و فرسایش مواد به کار رفته در پین‌ها می‌شود. گفتنی است، سوکت‌هایی که در بازار به صورت معمول خرید و فروش می‌شوند، عیار طلای آنها ۱ و گاها ۳ میکرون است.

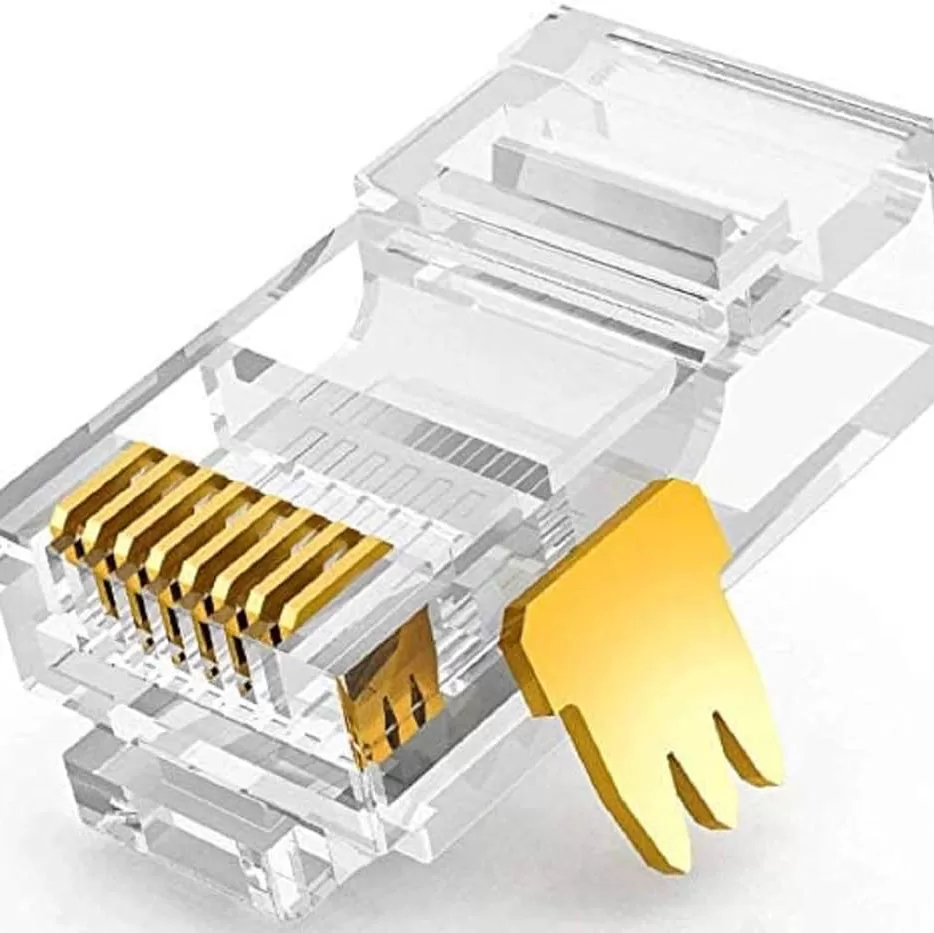

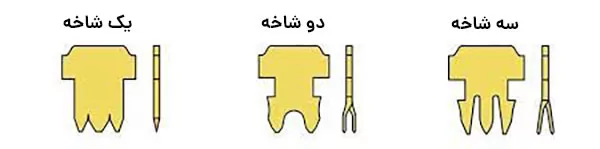

همانطور که در اشکال زیر مشاهده می‌کنید، انتهای پین‌های موجود در سوکت‌ها به طور معمول دارای ۱، ۲ و یا ۳ شاخه هستند. عملکرد رسانایی در پین‌های ۱ شاخه تنها برای سیم‌های افشان بهم تابیده موثر است. درحالیکه، پین‌های ۲ و ۳ شاخه هم قابلیت رسانایی در سیم‌های افشان و هم سیم‌های مفتولی را دارند. همچنین، یک پین‌ ۳ شاخه، می‌تواند سه نقطه اتصال با سیم‌های مسی ایجاد نماید. اما، پین‌های ۱ و ۲ شاخه به ترتیب یک و دو نقطه اتصال ایجاد می‌کنند. با بیشتر شدن نقاط اتصال، یکپارچگی سیگنال و بهبود عملکرد الکتریکی در سیم‌ها بهتر و بیشتر خواهد بود.

سوکت شبکه RJ45



سوکت‌های Pass Through و شانه‌دار

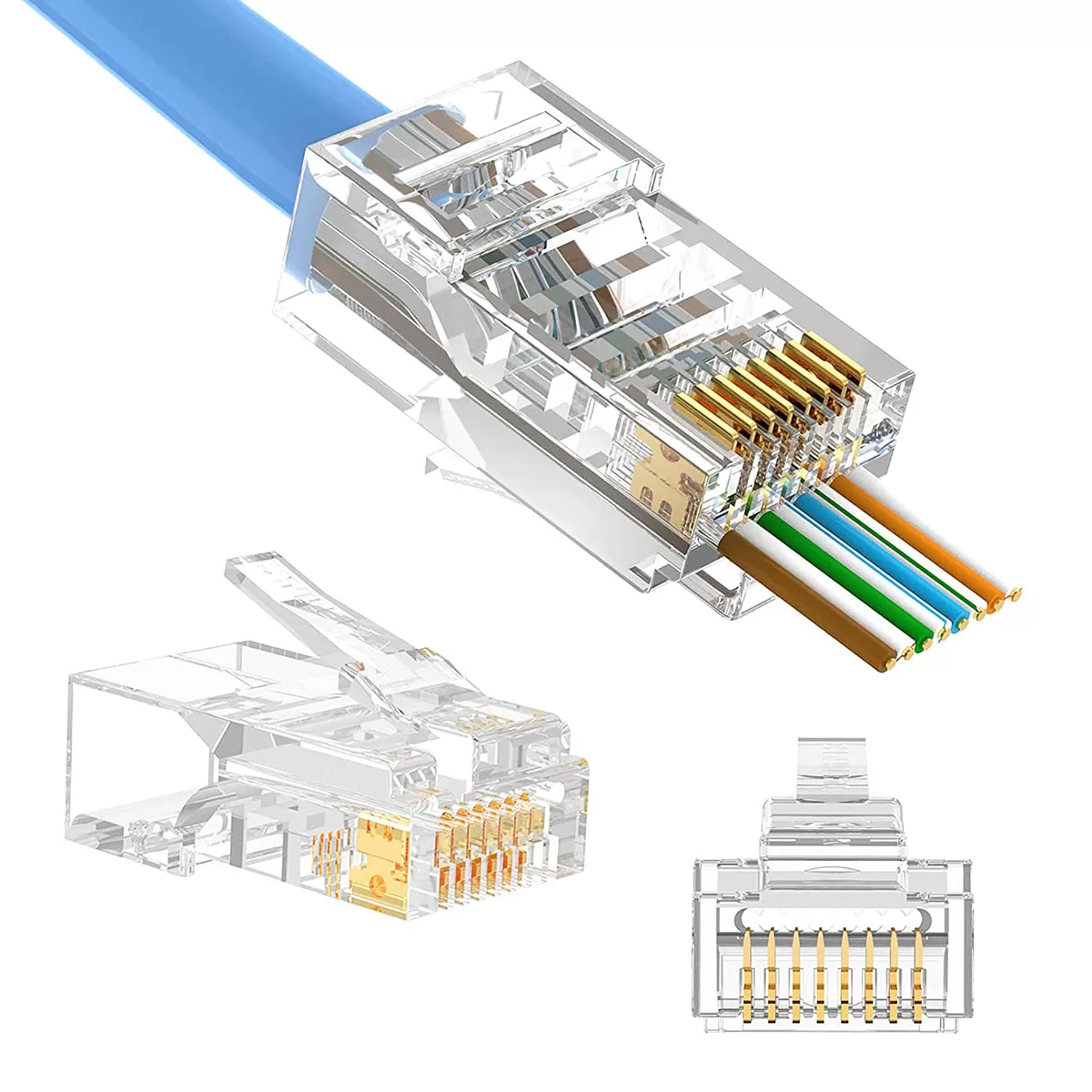

به علاوه، انتهای برخی از این سوکت‌ها باز است و در بازار بین‌المللی به کانکتورهای Pass Through RJ45 Connector معروف هستند. این سوکت‌ها به گونه‌ای هستند که سیم‌های متصل به کانکتور از یک سر وارد آن شده و از سر دیگر خارج می‌شوند. در شکل زیر می‌توانید نمونه‌ای از این کانکتورها را مشاهده نمایید.

سوکت شبکه RJ45

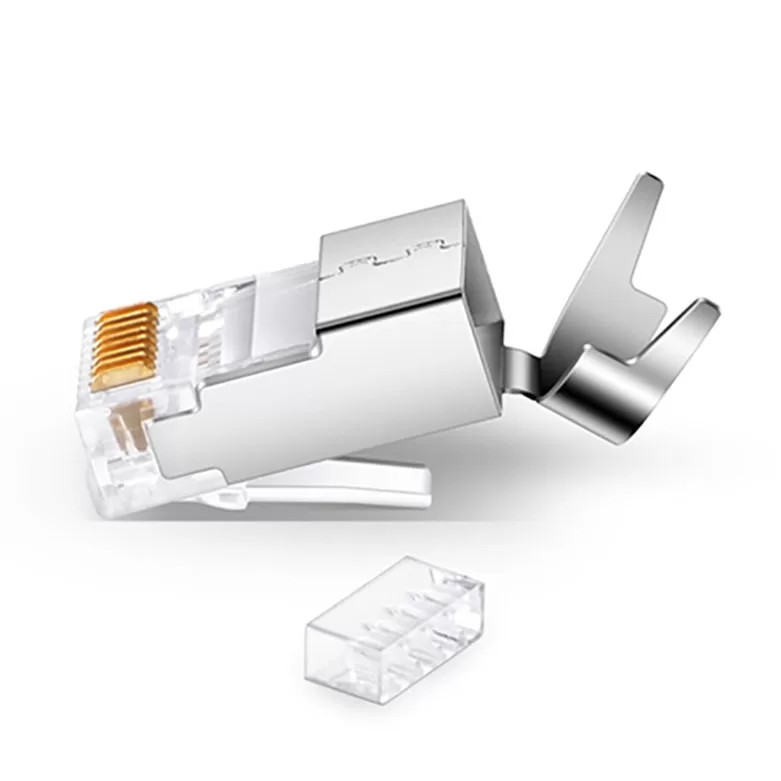

یکی دیگر از انواع سوکت شبکه RJ45، سوکت‌های شانه‌دار هستند که برای کابل‌های شبکه SFTP با تست فلوک همراه با شیلد استفاده می‌شوند. سوکت‌های Cat7 نیز از نوع شانه‌دار هستند. سوکت شانه‌دار دارای یک شانه برای سهولت در چینش رشته‌های کابل شبکه است. این کانکتور جهت جلوگیری از بیرون زدن رشته‌ها از داخل آن و قطع شدن اتصال و همچنین دفع فشارهای ناخواسته در هنگام کشیدگی کابل، دارای دنباله است.

سوکت شبکه RJ45



مزیت‌های سوکت شبکه rj45

  • فراهم کردن سرعت بالا
  • قیمت پایین در مقایسه با سایر کانکتورها
  • پشتیبانی از پهنای باند ۱۰ Gpbs
  • قابل اطمینان و امنیت بالا در برقراری اتصال
  • نصب و استفاده آسان
  • حجم و اندازه بسیار کوچک

معرفی محصول :

سوکت شبکه AMP CAT6 SFTP

سوکت شبکه لگراند Rj45 Cat6 UTP (طرح)

سوکت شبکه K-net Rj45 Cat6 UTP

ضعف‌های سوکت شبکه rj45

  • عدم سازگاری با سایر کانکتورها
  • ناپایداری در برابر آب و یا نداشتن خاصیت ضدآب

سوکت شبکه RJ45 در بازارهای بین‌المللی

حروف RJ به اصطلاح Registered Jack اشاره می‌کنند. کانکتورهای RJ معمولا به دستگاه‌های مختلف شبکه متصل می‌شوند. انواع مختلف کانکتورهای RJ عبارتند از RJ11, RJ45, RJ48, RJ61 و غیره. این طبقه‌بندی‌ها عموما برمبنای ساختار، عملکرد و سازگاری سوکت‌ها انجام و درشبکه‌های اترنت مورد استفاده قرار می‌گیرند.

RJ45 مخفف Registered Jack 45 است. نام دیگر آن جک Eight Position, Eight Contact است که به صورت 8P8C شناخته می‌شود. از این جک غالبا در کابل‌کشی شبکه‌های اینترنت استفاده می‌شود. جک‌ها یا سوکت‌های RJ در ابتدا برای تلفن‌ها مورد استفاده قرار می‌گرفت، اما اکنون در شبکه‌های اترنت کاربرد بسیاری دارد. کانکتور RJ45 از سوکت‌های تلفن و سایر سوکت‌ها عرض بیشتری دارد و در مقایسه با سایر سوکت‌ها، پهنای باند بیشتری فراهم می‌کند. این پهنای باند حدود ۱۰ Gpbs است.

به دلیل سرعت و امنیت بالای سوکت شبکه RJ45، برای متصل کردن کامپیوترهای شخصی به سرورها، روترها و غیره استفاده می‌شوند.

تفاوت سوکت شبکه RJ45 با RJ11

بسیاری اوقات افراد RJ45 و RJ11 را با هم اشتباه می‌گیرند. در حالی که هر دو شبیه به یکدیگر هستند، تفاوت‌های مهمی دارند:

ویژگی RJ45 RJ11
تعداد پین ۸ پین ۴ یا ۶ پین
استفاده اصلی شبکه داده (اینترنت) تلفن ثابت
اندازه بزرگ‌تر کوچک‌تر
نوع کابل کابل شبکه به‌هم تابیده کابل تلفنی ساده

انواع کابل‌های RJ45

کابل‌هایی که به سوکت RJ45 متصل می‌شوند، به انواع مختلفی تقسیم می‌شوند که هر کدام سرعت و کیفیت متفاوتی دارند:

نوع کابل سرعت حداکثری کاربرد مناسب
Cat5 تا ۱۰۰ مگابیت/ثانیه قدیمی و منسوخ شده
Cat5e تا ۱ گیگابیت/ثانیه استفاده عمومی
Cat6 تا ۱۰ گیگابیت/ثانیه (در فواصل کوتاه) شبکه‌های سریع
Cat6a تا ۱۰ گیگابیت/ثانیه (در فواصل بلندتر) شبکه‌های حرفه‌ای
Cat7 تا ۱۰ گیگابیت/ثانیه + شیلدینگ استفاده صنعتی و سرورها

نحوه اتصال کابل به سوکت شبکه RJ45

اتصال کابل به سوکت RJ45 نیازمند یک کانکتور RJ45 و کلمپر شبکه است. دو استاندارد اصلی برای پیچیدن سیم وجود دارد:

  1. T568A
  2. T568B

معمولاً استاندارد T568B بیشتر در شبکه‌های خانگی و تجاری استفاده می‌شود. برای اتصال صحیح، باید رنگ سیم‌ها به درستی در کانکتور قرار گیرد.

همچنان بخوانید : سوکت شبکه

نکات مهم درباره سوکت شبکه RJ45

  • فقط برای داده‌های دیجیتال استفاده شود؛ نباید ولتاژهای بالا را تحمل کند.
  • بهتر است در محیط‌های مرطوب یا بیرونی از کابل‌های مقاوم در برابر آب و UV استفاده شود.
  • در صورت شکستن قسمت قفل‌کننده، ممکن است کابل به راحتی جدا شود.
  • برای تست سلامت اتصال، از دستگاه‌های تستر شبکه استفاده کنید.

جمع‌بندی

سوکت شبکه RJ45 یکی از اساسی‌ترین قطعات در تشکیل شبکه‌های کابلی است. این سوکت امکان اتصال پایدار و سریع دستگاه‌ها به اینترنت یا شبکه داخلی را فراهم می‌کند. با دانستن مبانی آن، می‌توانید بهترین استفاده را از شبکه خود ببرید و مشکلات احتمالی را قبل از انجام خدمات تعمیری حل کنید.
