راهنمایی برای درک و کاربردهای کابل کواکسیال

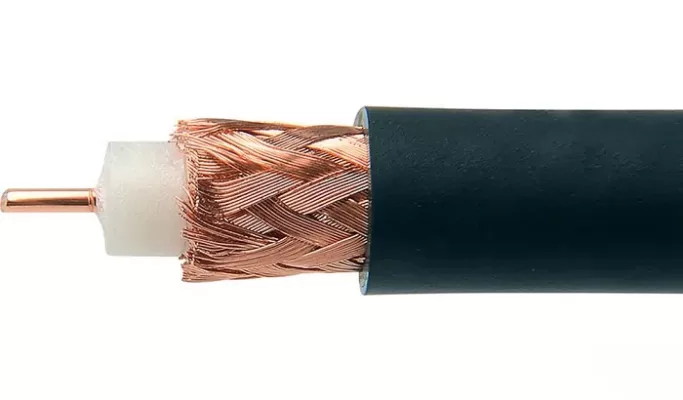

ساختار کابل کواکسیال

کابل کواکسیال (Coaxial Cable) از چهار لایه اصلی تشکیل شده است:

1. هسته مرکزی: وظیفه انتقال سیگنال الکتریکی
2. لایه عایق: جلوگیری از تماس مستقیم هسته با لایه بعدی
3. بافت فلزی: محافظت از سیگنال در برابر تداخل الکترومغناطیسی
4. پوشش خارجی: محافظت فیزیکی از کابل

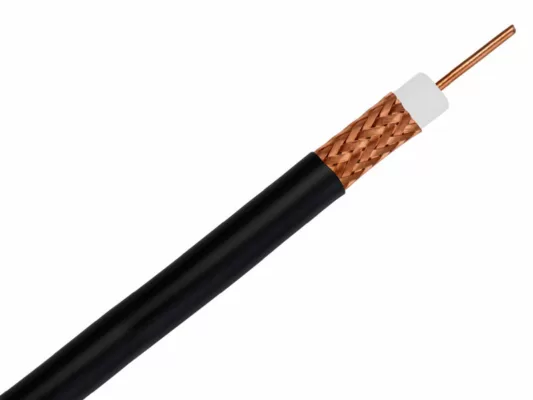

انواع کابل کواکسیال

• Rg-58: استفاده در شبکه‌های قدیمی
• Rg-59: استفاده در سیستم‌های تلویزیون کابلی
• Rg-6: استفاده در سیستم‌های ماهواره‌ای و تلویزیون دیجیتال

کاربردهای رایج کابل کواکسیال

1. تلویزیون کابلی و ماهواره‌ای: یکی از رایج‌ترین کاربردهای کابل‌های کواکسیال در سیستم‌های پخش تلویزیونی و ماهواره‌ای است، جایی که کیفیت بالای انتقال سیگنال اهمیت دارد.
2. شبکه‌های اینترنتی و مخابراتی: در برخی از شبکه‌های اینترنتی و مخابراتی برای انتقال داده‌ها از کابل کواکسیال استفاده می‌شود، به‌ویژه در مناطقی که نیاز به انتقال داده‌های با پهنای باند بالا وجود دارد.
3. سیستم‌های امنیتی و نظارتی: کابل‌های کواکسیال در سیستم‌های دوربین مداربسته و امنیتی برای انتقال تصاویر و داده‌ها به کار می‌روند.
4. رادیو آماتور و سیستم‌های صوتی: به دلیل انتقال سیگنال‌های صوتی با کیفیت بالا، این کابل‌ها در سیستم‌های صوتی و رادیو آماتور نیز کاربرد دارند.

مزایای استفاده از کابل کواکسیال

• کاهش تداخلات الکترومغناطیسی: به دلیل وجود شیلد فلزی، کابل کواکسیال می‌تواند به‌طور مؤثر تداخلات الکترومغناطیسی را کاهش دهد و از افت کیفیت سیگنال جلوگیری کند.
• پهنای باند بالا: این کابل‌ها قادر به انتقال سیگنال‌های با فرکانس بالا هستند، که آن‌ها را برای کاربردهای مختلفی مانند تلویزیون کابلی و اینترنت مناسب می‌کند.
• پایداری و دوام بالا: مواد استفاده‌شده در ساخت کابل‌های کواکسیال به آن‌ها دوام و مقاومت بالایی در برابر شرایط محیطی مختلف می‌بخشد.
• نصب و راه‌اندازی آسان: طراحی ساده و انعطاف‌پذیری بالا، نصب و راه‌اندازی این کابل‌ها را آسان کرده است.

چالش‌های استفاده از کابل کواکسیال

کابل‌های کواکسیال در مسافت‌های طولانی دچار افت کیفیت سیگنال می‌شوند، که این امر نیاز به استفاده از تقویت‌کننده‌ها را برای حفظ کیفیت سیگنال ضروری می‌سازد. این محدودیت باعث شده است که در برخی کاربردها، کابل‌های دیگر مانند کابل‌های فیبر نوری یا جفت تابیده شده جایگزین کابل کواکسیال شوند. چالش دیگر، حساسیت به خمش و فشار است. با وجود دوام بالای کابل‌های کواکسیال، خم شدن یا فشار زیاد می‌تواند به شیلد و هسته مرکزی آسیب بزند و کیفیت سیگنال را کاهش دهد.

این امر نیازمند دقت در نصب و نگهداری کابل‌ها است تا از آسیب‌های فیزیکی جلوگیری شود. همچنین، تداخلات الکترومغناطیسی می‌تواند بر عملکرد کابل‌های کواکسیال تأثیر بگذارد. اگرچه شیلد فلزی به کاهش این تداخلات کمک می‌کند، اما در محیط‌هایی با تداخلات شدید، ممکن است نیاز به اقدامات اضافی برای محافظت از کابل‌ها باشد.

در نهایت، هزینه‌های نگهداری و تعمیرات نیز می‌تواند چالشی برای استفاده از کابل‌های کواکسیال باشد. نیاز به بررسی دوره‌ای اتصالات و اطمینان از عدم وجود آسیب‌های فیزیکی می‌تواند هزینه‌های اضافی را به همراه داشته باشد. با این حال، با مدیریت صحیح و استفاده از تجهیزات مناسب، می‌توان این چالش‌ها را به حداقل رساند و از مزایای کابل‌های کواکسیال بهره‌مند شد.

معرفی محصول:

کابل شبکه Cat 6 SFTP لگراند تست فلوک به طول ۵۰۰ متر (طرح)

نکات فنی در استفاده از کابل کواکسیال

• حداقل شعاع خمش
• استفاده از تقویت‌کننده سیگنال

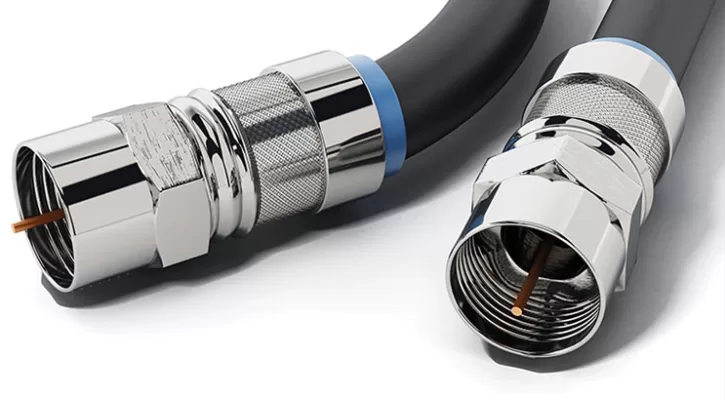

• نوع کانکتور
• تست کابل

نکات مهم در انتخاب و خرید کابل کواکسیال

1. نوع و ضخامت کابل: بسته به کاربرد مورد نظر، نوع و ضخامت کابل می‌تواند متفاوت باشد. برای مثال، کابل‌های RG-6 معمولاً در سیستم‌های تلویزیونی و اینترنتی استفاده می‌شوند.
2. کیفیت ساخت: انتخاب کابل‌هایی با کیفیت ساخت بالا و شیلد مناسب می‌تواند به بهبود عملکرد و دوام کابل کمک کند.
3. نیازهای خاص پروژه: بسته به محیط و نیازهای خاص پروژه، ممکن است به کابل‌های مقاوم در برابر آب، حرارت یا شرایط محیطی خاص نیاز داشته باشید.

سوالات متداول

آیا می‌توان از کابل RG-59 برای سیگنال ماهواره استفاده کرد؟
خیر، کابل RG-59 برای فرکانس‌های بالای ماهواره مناسب نیست.

نتیجه‌گیری

کابل کواکسیال یکی از قدیمی‌ترین و در عین حال هنوز پرکاربردترین کابل‌های موجود در صنعت ارتباطات است.
