چگونه یک مبدل (E/O)، داده‌ها را به نور تبدیل می‌کند؟

مبدل‌ (E/O) که با نام‌های مبدل‌های الکترو-اپتیک یا ترانسدیوسرهای الکتریکی-نوری نیز شناخته می‌شوند، دستگاه‌هایی هست که سیگنال‌های الکتریکی را به سیگنال‌های نوری تبدیل می‌کند. این سیگنال‌های نوری می‌توانند از طریق کابل‌های فیبر نوری منتقل شوند. در این مقاله با مجموعه ندشاپ به بررسی تخصصی این نوع مبدل می پردازیم.

این مبدل‌ها به عنوان رابط بین سیستم‌های الکترونیکی (که سیگنال‌های الکتریکی تولید می‌کنند) و سیستم‌های نوری (که داده‌ها را با استفاده از نور منتقل و دریافت می‌کنند) عمل می‌نمایند.

مبدل الکتریکی به نوری (E/O) در سیستم‌های فیبر نوری نقش بسیار مهمی دارد. کار اصلی این دستگاه این است که سیگنال‌های الکتریکی را به دقت و بهینه به پالس‌های نوری تبدیل کند و انتقال روان این پالس‌ها را بدون هیچ گونه اختلالی از طریق کابل‌ها تضمین نماید.

این مبدل در اتصال کابل‌های مختلف نیز کاربرد دارد. مثلاً وقتی دو کابل از نظر فرکانس یا ولتاژ با هم تفاوت داشته باشند، مبدل می‌تواند سیگنال‌های الکتریکی یکی را به فرمت مورد نیاز دیگری تبدیل کند.

اصول کارکرد مبدل‌های الکتریکی به نوری (EOC)

مبدل‌های الکتریکی به نوری بر اساس اصل مدولاسیون الکترو-اپتیک کار می‌کنند. در این فرآیند، سیگنال الکتریکی ورودی با استفاده از روش‌های مختلف مدولاسیون (مانند مدولاسیون شدت، فاز یا فرکانس) به سیگنال نوری تبدیل می‌شود.

این تبدیل با استفاده از قطعاتی مثل دیودهای لیزری، ‌LEDها یا مدولاتورهای جذب الکتریکی (EAM) انجام می‌شود که نور متناسب با سیگنال الکتریکی ورودی تولید می‌کنند.

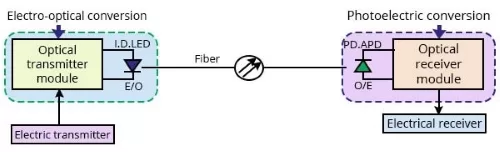

پس از تولید سیگنال نوری، این سیگنال به داخل فیبر نوری هدایت می‌شود تا انتقال یابد. در طرف گیرنده، سیگنال‌های نوری دوباره توسط مبدل‌های نوری به الکتریکی (OEO) به سیگنال الکتریکی تبدیل می‌شوند و چرخه انتقال داده کامل می‌شود.

بیشتر بخوانید: انواع کانکتورهای شبکه کدام اند؟

انواع مدولاسیون در مبدل‌ (E/O)

در این بخش به بررسی انواع مدولاسیون های موجود در مبدل (E/O) می پردازیم.

۱. مدولاسیون شدت (Intensity Modulation)

– در این روش، شدت یا قدرت سیگنال نوری متناسب با سیگنال الکتریکی تغییر می‌کند.

– تغییرات شدت نور، اطلاعات سیگنال الکتریکی را نشان می‌دهد.

– این روش معمولاً در شبکه‌های فیبر نوری برای انتقال داده‌های دیجیتال (۰ و ۱) با استفاده از پالس‌های نوری استفاده می‌شود.

۲. مدولاسیون فاز (Phase Modulation)

– در این تکنیک، فاز سیگنال نوری نسبت به یک نقطه مرجع تغییر می‌کند.

– اطلاعات در قالب تغییرات فاز کدگذاری می‌شوند.

– از این روش در سیستم‌های مخابرات نوری پیشرفته و ذخیره‌سازی داده‌های نوری استفاده می‌شود.

۳. مدولاسیون فرکانس (Frequency Modulation)

– در این روش، فرکانس سیگنال نوری بر اساس سیگنال الکتریکی تنظیم می‌شود.

– تغییرات فرکانس، اطلاعات را منتقل می‌کنند.

– هرچند این روش بیشتر در ارتباطات رادیویی کاربرد دارد، اما در برخی سیستم‌های نوری نیز استفاده می‌شود.

به این ترتیب، مبدل‌های الکتریکی به نوری با استفاده از این تکنیک‌ها، امکان انتقال سریع و مطمئن داده‌ها را در شبکه‌های فیبر نوری فراهم می‌کنند.

جهت خرید

مبدل‌های الکتریکی به نوری با تبدیل سیگنال‌های الکتریکی به سیگنال‌های نوری کار می‌کنند. فرآیند تبدیل شامل مدولاسیون یک سیگنال الکتریکی بر روی یک منبع نور، معمولاً یک دیود لیزری، است که در نتیجه آن یک سیگنال نوری مدوله‌شده حاوی اطلاعات تولید می‌شود.

سیگنال الکتریکی ابتدا تقویت و فیلتر می‌شود تا هرگونه نویز ناخواسته حذف شود. سپس این سیگنال برای مدوله کردن شدت پرتو لیزر از دیود لیزری استفاده می‌شود. خروجی لیزر مدوله‌شده سپس با استفاده از یک عدسی به یک فیبر نوری متصل می‌شود.

دو نوع اصلی مدولاسیون در مبدل (E/O)

مدولاسیون مستقیم

مدولاسیون مستقیم شامل مدوله کردن مستقیم دیود لیزری با استفاده از سیگنال الکتریکی است. در این روش، خود سیگنال الکتریکی برای کنترل مستقیم جریان عبوری از دیود لیزری استفاده می‌شود که این امر به نوبه خود شدت یا دیگر ویژگی‌های نور منتشر شده را تحت تأثیر قرار می‌دهد.

با تغییر جریان الکتریکی، سیگنال نوری خروجی به طور متناظر مدوله می‌شود. این تکنیک معمولاً در کاربردهایی استفاده می‌شود که سادگی و مقرون‌به‌صرفه بودن مهم هستند، مانند سیستم‌های ارتباط نوری کوتاه‌برد یا دستگاه‌های ذخیره‌سازی داده‌های نوری.

با این حال، مدولاسیون مستقیم در مقایسه با تکنیک‌های مدولاسیون خارجی، محدودیت‌هایی از نظر پهنای باند مدولاسیون و خطی‌بودن دارد.

مدولاسیون خارجی

در مدولاسیون خارجی، از یک دستگاه خارجی برای مدوله کردن شدت خروجی لیزر استفاده می‌شود. در این روش، به جای مدوله کردن مستقیم دیود لیزری، سیگنال نوری حاصل از لیزر از یک مدولاتور خارجی عبور داده می‌شود که توسط سیگنال الکتریکی کنترل می‌شود.

این مدولاتور معمولاً یک مدولاتور الکترو-اپتیکی (EOM) یا یک مدولاتور آکوستو-اپتیکی (AOM) است. این مدولاتورها می‌توانند شدت، فاز یا قطبش سیگنال نوری را بسته به نوع مدولاتور و نیازهای کاربردی تغییر دهند.

مدولاسیون خارجی نسبت به مدولاسیون مستقیم مزایایی از جمله پهنای باند مدولاسیون بالاتر، خطی‌بودن بهتر و کیفیت سیگنال بهبودیافته ارائه می‌دهد. این روش معمولاً در سیستم‌های ارتباط نوری طولانی‌برد استفاده می‌شود، جایی که مدولاسیون با عملکرد بالا از اهمیت زیادی برخوردار است.

جهت سفارش مبدل گیگابایتی فیبر نوری کلیک کنید.

مزایای مبدل‌های الکتریکی به نوری

انتقال داده با سرعت بالا

سیگنال‌های نوری می‌توانند داده را با سرعت بسیار بالاتری نسبت به سیگنال‌های الکتریکی منتقل کنند، که این امر باعث ارتباط سریع‌تر و کاهش تأخیر می‌شود.

انتقال در فواصل طولانی

سیگنال‌های نوری می‌توانند در فواصل طولانی بدون تضعیف قابل توجه سیگنال حرکت کنند، که آن‌ها را برای کاربردهایی که نیاز به پوشش گسترده دارند، ایده‌آل می‌سازد.

عدم حساسیت به تداخل الکترومغناطیسی

سیگنال‌های نوری در برابر تداخل الکترومغناطیسی مقاوم هستند، که منجر به بهبود کیفیت و قابلیت اطمینان سیگنال می‌شود.

معایب مبدل‌های الکتریکی به نوری

۱. هزینه

هزینه‌ی قطعات نوری مانند دیودهای لیزری و مدولاتورهای نوری می‌تواند نسبتاً بالا باشد، که این امر به هزینه کلی پیاده‌سازی سیستم‌های نوری اضافه می‌کند.

۲. پیچیدگی

طراحی و ادغام مبدل‌های الکتریکی به نوری به دلیل پیچیدگی قطعات و سیستم‌های نوری نیازمند دانش و تخصص خاصی است.

۳. مصرف انرژی

سیستم‌های نوری معمولاً نسبت به معادل‌های الکتریکی خود انرژی بیشتری مصرف می‌کنند، که این موضوع می‌تواند در کاربردهایی که کارایی انرژی اهمیت دارد، یک چالش باشد.

کاربردهای مبدل‌های الکتریکی به نوری

۱.شبکه‌های ارتباطی (Telecommunications)

مبدل‌های الکتریکی به نوری به طور گسترده در شبکه‌های مخابراتی برای امکان انتقال داده با سرعت بالا در فواصل طولانی استفاده می‌شوند. این مبدل‌ها به عنوان یکی از اجزای کلیدی در سیستم‌های ارتباط نوری، از جمله شبکه‌های فیبر نوری و کابل‌های زیردریایی، عمل می‌کنند و انتقال داده‌ای کارآمد بین عناصر مختلف شبکه را فراهم می‌کنند.

جهت سفارش اکسس پوینت انجنیوس EnStation5-AC v2 کلیک کنید.

۲. مراکز داده (Data Centers)

با رشد تصاعدی در ترافیک داده، مراکز داده به راه‌حل‌های اتصال با ظرفیت بالا و تأخیر کم نیاز دارند. مبدل‌های الکتریکی به نوری ادغام بدون وقفه‌ی اجزای الکتریکی و نوری در مراکز داده را تسهیل می‌کنند و ارتباط کارآمد بین سرورها، سوئیچ‌ها و روترها را ممکن می‌سازند.

۳. سیستم‌های ارتباطی بی‌سیم (Wireless Communication Systems)

این مبدل‌ها در سیستم‌های ارتباطی بی‌سیم برای تبدیل سیگنال‌های الکتریکی به سیگنال‌های نوری به منظور انتقال بی‌سیم از طریق لینک‌های فیبر نوری استفاده می‌شوند. این امر امکان اتصال بی‌سیم با پهنای باند بالا و در فواصل طولانی را فراهم می‌کند، به‌ویژه در شرایطی که استفاده از کابل‌های مسی سنتی ممکن نیست.

۴. صنایع نظامی و هوافضا (Military and Aerospace)

مبدل‌های الکتریکی به نوری در صنایع نظامی و هوافضا کاربردهای مهمی دارند، جایی که سیستم‌های ارتباطی امن و قابل اعتماد حیاتی هستند. این مبدل‌ها امکان انتقال سیگنال‌های الکتریکی بین پلتفرم‌های مختلف، مانند هواپیماها، کشتی‌ها و خودروهای زمینی، را فراهم می‌کنند. با تبدیل سیگنال‌های الکتریکی به سیگنال‌های نوری، این سیستم‌ها در برابر تداخل الکترومغناطیسی مقاوم هستند و امنیت و قابلیت اطمینان ارتباطات را افزایش می‌دهند.

کلام آخر

مبدل‌های الکتریکی به نوری به عنوان یکی از دستاوردهای شاخص در حوزه فناوری ارتباطات، نقشی کلیدی در تبدیل و انتقال داده‌ها با سرعت بالا و کیفیت برجسته ایفا می‌کنند.

این مبدل‌ها با استفاده از فرآیندهایی مانند مدولاسیون مستقیم یا خارجی، سیگنال‌های الکتریکی را به سیگنال‌های نوری تبدیل کرده و امکان انتقال اطلاعات در فواصل طولانی، بدون تضعیف قابل توجه و با مقاومت در برابر تداخل الکترومغناطیسی را فراهم می‌کنند.

علیرغم چالش‌هایی مانند هزینه بالا و پیچیدگی طراحی، این فناوری به دلیل مزایای برجسته‌اش در زمینه‌هایی مانند شبکه‌های مخابراتی، مراکز داده، ارتباطات بی‌سیم و صنایع نظامی و هوافضا، به یکی از ارکان اصلی زیرساخت‌های دیجیتال تبدیل شده است.

با رشد روزافزون تقاضا برای انتقال داده با سرعت بالا و کارایی انرژی، مبدل‌های الکتریکی به نوری همچنان به عنوان فناوری‌ای پیشرو در آینده ارتباطات جهانی شناخته می‌شوند و پتانسیل تغییر چهره صنعت ارتباطات را دارند.

سوالات متداول

مبدل‌های الکتریکی به نوری چگونه کار می‌کنند؟

این مبدل‌ها سیگنال‌های الکتریکی را با استفاده از دیود لیزری یا LED به سیگنال‌های نوری تبدیل می‌کنند که می‌توانند در فواصل طولانی منتقل شوند.

چرا مبدل‌های الکتریکی به نوری برای انتقال داده مناسب هستند؟

به دلیل سرعت بالا، امکان انتقال در فواصل طولانی بدون تضعیف و مقاومت در برابر تداخل الکترومغناطیسی.

کاربردهای اصلی مبدل‌های الکتریکی به نوری چیست؟

این مبدل‌ها در شبکه‌های مخابراتی، مراکز داده، ارتباطات بی‌سیم و صنایع نظامی و هوافضا برای انتقال داده با کیفیت بالا استفاده می‌شوند.
