کانکتور قطعه ای می باشد که به بخشی از کابل متصل شده و بخشی از سیستم کابل کشی را به پایان می رساند و در واقع یک نقطه ی ورودی را برای دستگاه های شبکه همچون رایانه، روتر و هاب را فراهم می سازد.

کانکتورها دارای انواع مختلفی می باشند، آن ها را می توان با توجه به ویژگی های ظاهری و همچنین یک سری خصوصیات از یکدیگر متمایز کرد؛ از قبیل جک ها و شاخه ها که کانکتورهای نر محسوب می شوند یا پریزها و درگاه ها که کانکتورهای ماده به حساب می آیند. آن ها همچنین می توانند با توجه به نحوه ی پیکربندی اتصالات متفاوتی که دارند از یکدیگر تمیز داده شوند، به عنوان مثال اتصالات DB9 و DB15 که به ترتیب دارای 9 و 15 پین می باشند. یکی دیگر از راه های تمایز دادن کانکتورها نسبت به هم نوع رابط های الکتریکی می باشد که از آنها پشتیبانی می کنند.

به معنای واقعی کلمه ده ها نوع از کانکتورهای گوناگون در شبکه مورد استفاده قرار می گیرند که متخصصین حرفه ای شبکه بایستی با بسیاری از آن ها آشنایی کامل داشته باشند.

در ادامه به بررسی بعضی از کانکتورهای مهم میپردازیم.

انواع کانکتورها

کانکتور BNC

اتصال دهنده یا همان کانکتور BNC مجموعه ای از کانکتورها می باشد که جهت متصل نمودن کابل کشی کواکسیال تینت به اجزای مختلف شبکه مورد استفاده قرار می گیرد.

کانکتور BNC مجهز به یک مکانیزم پیچش و قفل بوده که این مکانیزم منجر به فراهم شدن یک اتصال مطمئن و ایمن بین سیستم کابل کشی شبکه و تجهیزات می شود.

به طور کلی کانکتورهای BNC در شبکه های 10Base2 اترنت کاربرد دارند.

انواع مختلف کانکتورهای BNC موارد زیر را شامل می شود:

  • کانکتور کابل BNC که به انتهای یک کابل تینت لحیم کاری و یا جوش داده شده است.
  • کانکتور BNC T که به جهت متصل نمودن کارت رابط شبکه (NIC) به یک بخش از کابل تینت مورد استفاده قرار می گیرد.
  • کانکتور BNC barrel که به منظور متصل نمودن دو قطعه کابل تینت استفاده می شود.
  • پایانه ی BNC که یک پایانه ی 50 اهمی را در پایان آزاد کابل تینت فراهم می سازد.

کانکتور DB

کانکتور DB به هر نوع کانکتوری گفته می شود که جهت اتصال تجهیزات ترمینال داده (DTE) مورد استفاده قرار می گیرد.

کانکتورهای DB قبلا، کانکتور های سری D نامیده می شدند. کانکتورهای DB را می توان به منظور اتصالات سریال یا موازی بین دستگاه ها استفاده نمود. انواع رایج کانکتورهای خانواده ی DB شامل موارد زیر می شوند:

  • کانکتور DB-9 که یک کانکتور سریال با 9 پین جهت اتصال مودم ها، چاپگرهای سریال، دستگاه های ماوس و غیره می باشد.
  • کانکتور DB-15 که یک کانکتور با 15 پین بوده و به منظور متصل نمودن دستگاه هایی همچون مانیتورهای مکین تاش و کارت های رابط شبکه (NIC)، برای کابل های 10Base5 مورد استفاده قرار می گیرد.
  • کانکتور DB-25، که یک کانکتور دارای 25 پین بوده و جهت متصل نمودن دستگاه های رابط سیستم ریز کامپیوتر مکین تاش (SCSI)، مودم ها، چاپگر های سریال، کابل های موازی، جعبه های سوئیچ و غیره مورد استفاده قرار می گیرد.
  • کانکتور DB-37 که یک کانکتور با تعداد 37 پین می باشد و جهت اتصال دستگاه هایی همچون روتر و واحدهای خدمات کانال (CSU) استفاده می شود.
  • کانکتور DB-60 که کانکتوری با 60 پین می باشد و جهت متصل نمودن دستگاه هایی مانند روترهای سیسکو مورد استفاده قرار می گیرد.

کانکتورهای سری V

کانکتورهای سری V مجموعه ای از استانداردهای ارتباطی می باشند که توسط اتحادیه ی بین المللی ارتباطات از راه دور (ITU) توسعه داده شده اند.

پروتکل ‌های سریV روش ‌هایی را به منظور تبادل اطلاعات از طریق سیستم تلفن عمومی با استفاده از ابزارهای ارتباطی نظیر مودم و مولتی پلکسر، ایجاد می نمایند. این پروتکل های گوناگون در واقع رابط های بین تجهیزات پایانه داده (DTE) مانند کامپیوترها و تجهیزات ارتباطات داده (DCE) مانند مودم ها را تعیین نموده و همچنین روش های سیگنال دهی را جهت استفاده از طریق سیستم های تلفن عمومی ارائه می نمایند.

کانکتورهای RJ

کانکتورهای RJ خانواده ای از کانکتورهای push-and-click یا همان فشار و کلیک برای سیم کشی جفت پیچ خورده در سیم کشی تلفن و شبکه به شمار می روند. RJ مخفف Regged Jack می باشد و انواع کانکتورهای RJ هم اتصال ماده یعنی jack و هم نوع اتصال نر یعنی Plug را در بر می گیرند.

کانکتور RJ-11 یک کانکتور نوعی تلفنی با 4 سیم یا 6 سیم می باشد که تلفن ها را به صفحات جداری متصل می نماید. کانکتور RJ-11 حداکثر شش سیم را پشتیبانی می کند اما فقط نوع دارای چهار سیم آن با کابل کشی دو جفت پیچ خورده به طور متداول در کابل کشی تلفن یافت می شود.

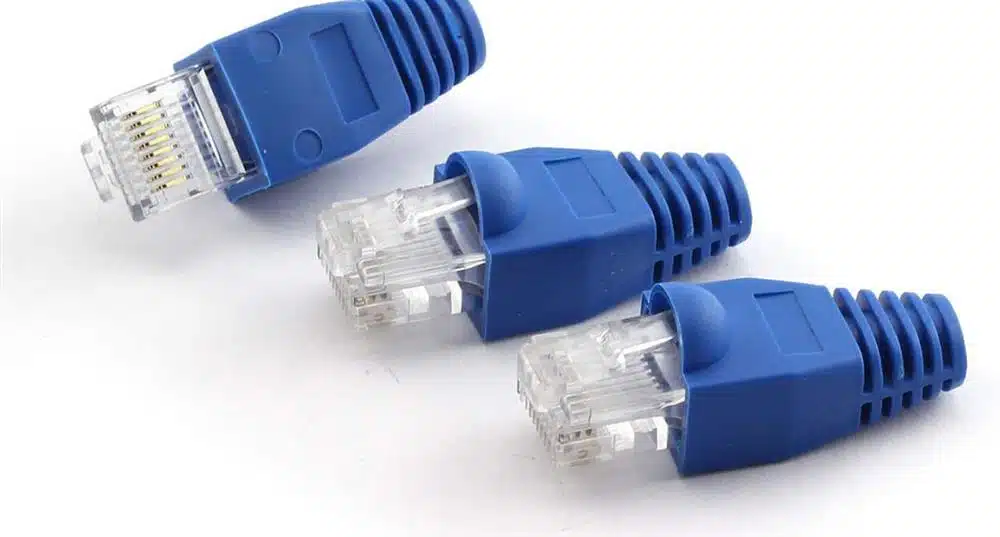

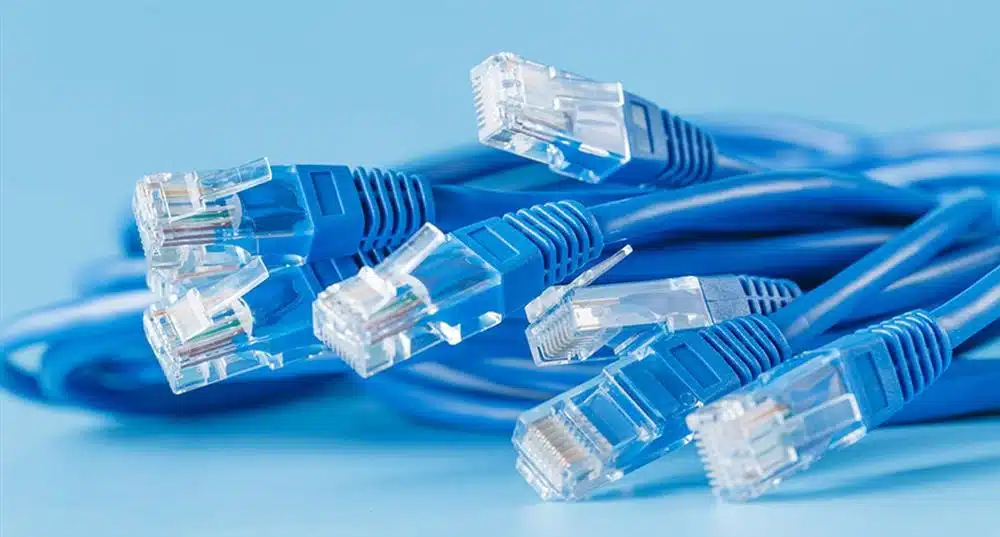

کانکتور RJ-45 یک کانکتور نوع تلفن ۸ سیمی می باشد که به منظور اتصال رایانه‌ها، صفحات جداری الکتریکی، پچ پانل هل و سایر اجزای شبکه با کابل کشی جفت پیچ خورده بکار می‌رود. کانکتور RJ-45 یک نوع اتصال دهنده ی استاندارد برای هر دو جفت کابل کشی جفت پیچ خورده ی محافظت نشده (UTP) و جفت پیچ خورده ی محافظت شده (STP) در شبکه های اترنت star-topology مانند 10BaseT و 100BaseT4 محسوب می شود.

یه طور کلی کانکتورهای RJ-48 در سه نوع RJ-48C ، RJ-48X برای اتصال خطوط T1 و RJ-48S برای اتصال خطوط DDS 56-KB تعبیه شده اند.

کانکتورهای فیبر نوری

کانکتور SC

جهت اتصال کابل کشی فیبر نوری به دستگاه های شبکه استفاده می شوند. حروف اختصاری SC مخفف subscriber connector و ST مخفف straight tip می باشند.

این کانکتورها جزو انواع کانکتورهایی می باشند که معمولاً برای اتصال کابل کشی فیبر نوری به دستگاه های شبکه مورد استفاده قرار می گیرند. هر دو مورد از این کانکتورها توسط استاندارد های اتحادیه ی صنایع الکترونیکی و انجمن صنعت ارتباطات به رسمیت شناخته شده اند.

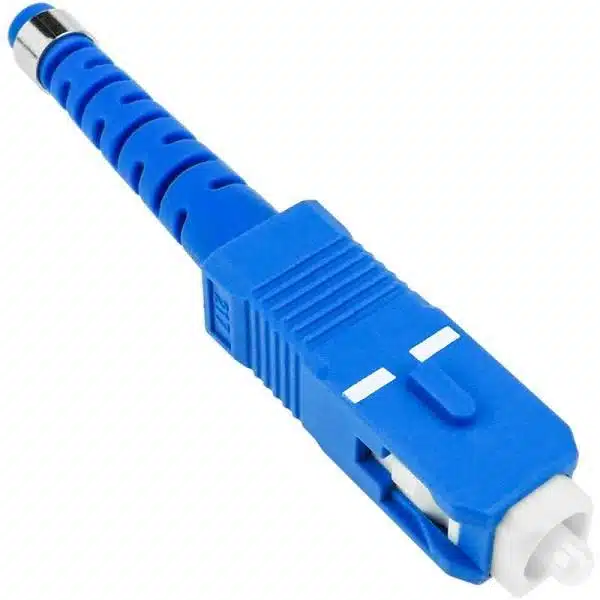

حروف SC مخفف اتصال مشترک است و یک کانکتور فیبر نوری استاندارد دوبلکس با بدنه ی پلاستیکی شکل مربع و ویژگی قفل push-pull locking می باشد. کانکتورهای SC به طور معمول در محیط های ارتباطی داده، CATV و تلفن استفاده می شوند.

کانکتور ST

یک کانکتور فیبر نوری با کارایی بالا و با حلقه های سرامیکی گرد بوده که دارای قفل bayonet یا همان قفل چفتی می باشد. کانکتور های ST نسبت به کانکتورهای SC متداول تر می باشند.

کانکتور SMA

نوع سوم از کانکتورهای فیبر نوری کانکتورهای SMA می باشند که از ویژگی قفل مهره ای برخوردار بوده و زیر مجموعه های آن شامل کانکتورهای SMA905 و SMA906 می باشند.

کانکتور military-grade

و اما در واقع بهترین کانکتورهای فیبر نوری کانکتورهای military-grade هستند. این کانکتورها دارای مشخصات MIL-C-83522 (ST) بوده و ضد خوردگی هستند، قابلیت کاهش فشار کابل را داشته و در برابر گرما، شوک، لرزش، قارچ و هرگونه سایش مقاوم هستند.



دستگاه های رابط سیستم ریز کامپیوترها یا SCSI

واژه ی SCSI مخفف Small Computer System Interface بوده و زمینه ی اتصال لوازم جانبی را به رایانه با استفاده از رابط انتقال موازی فراهم می سازد. کانکتورهای (SCSI) توسط کمپانی اپل توسعه یافته است و در دنیای رایانه های شخصی برای سولوشن های ذخیره سازی با کیفیت بالا مورد استفاده قرار می گیرد.

به منظور پیاده سازی SCSI بر روی یک سیستم، می توانید از یک آداپتور SCSI جهت رابط با سیستم و دستگاه های مناسب SCSI مانند هارد دیسک های SCSI استفاده کنید.

هر دستگاه مرتبط با یک گذرگاه SCSI باید دارای یک شماره شناسه ی دستگاه SCSI تخصیص داده شده به خود آن دستگاه باشد که به SCSI اجازه می دهد تا تعدادی از دستگاه ها را توسط یک گذرگاه موازی واحد به یکدیگر متصل نماید.

شما می توانید شناسه های SCSI را با استفاده از سوئیچ های dip یا jumper ها و یا با استفاده از نرم افزار پیکربندی تغییر دهید.



سوالات متداول

کانکتور شبکه چیست و چه کاربردی دارد؟
کانکتور شبکه وسیله‌ای است که برای اتصال کابل‌های شبکه به دستگاه‌های مختلف مانند کامپیوترها، روترها و سوئیچ‌ها استفاده می‌شود. این کانکتورها نقش مهمی در ایجاد ارتباط پایدار و انتقال داده‌ها در شبکه دارند.

انواع مختلف کانکتورهای شبکه کدامند؟
انواع مختلف کانکتورهای شبکه شامل RJ-45، RJ-11، LC، SC، ST و MTP/MPO می‌باشند. هر کدام از این کانکتورها برای کاربردهای خاصی طراحی شده‌اند. به عنوان مثال، RJ-45 معمولاً در شبکه‌های اترنت استفاده می‌شود، در حالی که LC و SC بیشتر در شبکه‌های فیبر نوری کاربرد دارند.

 تفاوت بین کانکتور RJ-45 و RJ-11 چیست؟
کانکتور RJ-45 برای اتصال کابل‌های اترنت در شبکه‌های کامپیوتری استفاده می‌شود و دارای ۸ پین است، در حالی که کانکتور RJ-11 معمولاً برای خطوط تلفن استفاده می‌شود و دارای ۴ یا ۶ پین است. این تفاوت در تعداد پین‌ها باعث می‌شود که RJ-45 برای انتقال داده‌های بیشتر و با سرعت بالاتر مناسب‌تر باشد.

 کانکتورهای فیبر نوری چه مزایایی دارند؟
کانکتورهای فیبر نوری مانند LC، SC و ST برای اتصال کابل‌های فیبر نوری استفاده می‌شوند. این کانکتورها پهنای باند بالایی را فراهم می‌کنند و می‌توانند داده‌ها را در فواصل طولانی بدون افت کیفیت منتقل کنند. همچنین، در برابر تداخل الکترومغناطیسی مقاوم هستند و امنیت بیشتری در انتقال داده‌ها فراهم می‌کنند.

چه زمانی باید از کانکتور MTP/MPO استفاده کرد؟
کانکتورهای MTP/MPO برای کاربردهایی که نیاز به اتصال چندین فیبر نوری به صورت همزمان دارند، مانند مراکز داده و شبکه‌های با سرعت بالا، استفاده می‌شوند. این کانکتورها امکان اتصال سریع و آسان چندین فیبر را فراهم می‌کنند و برای محیط‌هایی که نیاز به پهنای باند بالا و تراکم فیبر زیاد دارند، ایده‌آل هستند.
