فیوژن زدن فیبر نوری به صورت اصولی و حرفه‌ای – راهنمای کامل برای متخصصان شبکه

🔧 مقدمه: چرا فیوژن فیبر نوری مهم است؟

در دنیای امروز با گسترش خدمات پهنای باند بالا، شبکه‌های FTTH (Fiber to the Home)، دیتا سنترها و سیستم‌های مخابراتی، فیوژن زدن فیبر نوری به یکی از مهارت‌های ضروری برای متخصصان شبکه و تعمیرکاران فیبر نوری تبدیل شده است.

فیوژن زدن (Splicing) فیبر نوری به معنای اتصال دائمی دو الیاف نوری با حداقل اتلاف سیگنال است. این کار باید با دقت بالا و با استفاده از ابزارهای تخصصی انجام شود تا عملکرد بهینه و طولانی‌مدت خط فیبر تضمین شود.

در این مقاله از تیم تخصصی ند شاپ، قصد داریم تمامی مراحل فیوژن زدن فیبر نوری به صورت اصولی و حرفه‌ای را مرحله به مرحله آموزش دهیم.

فیوژن زدن فیبر نوری


📋 ۱. انواع روش‌های اتصال فیبر نوری



قبل از هر چیز، لازم است با دو روش اصلی اتصال فیبر نوری آشنا شوید:

روش
توضیح
فیوژن زدن (Fusion Splicing)
اتصال دائمی دو الیاف با استفاده از حرارت و جوشکاری دقیق
اتصال مکانیکی (Mechanical Splicing)
اتصال با استفاده از سوکت و المان‌های مکانیکی بدون جوشکاری

📌 نکته: فیوژن زدن فیبر نوری اتلاف کمتری دارد و برای کاربردهای حرفه‌ای و بلندمدت مناسب‌تر است.


⚙️ ۲. ابزارها و تجهیزات لازم برای فیوژن زدن فیبر نوری

برای انجام فیوژن زدن به صورت حرفه‌ای، به این ابزارها نیاز دارید:

ابزار
توضیح

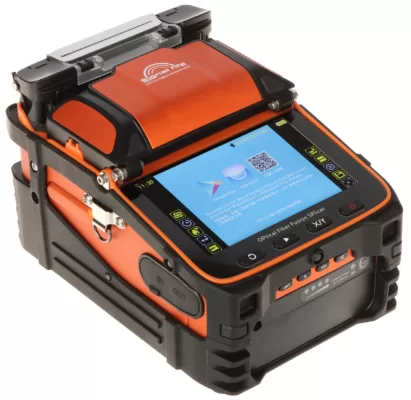

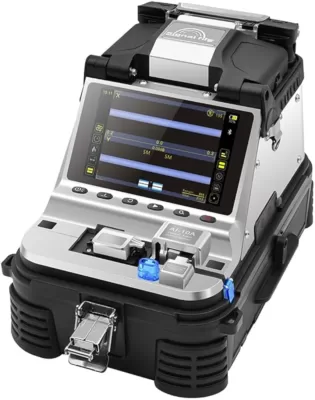

ماشین فیوژن (Fusion Splicer)
دستگاهی هوشمند برای جوشکاری دقیق الیاف
استریپر فیبر (Stripping Tool)
برای جدا کردن روکش فیبر
شیارزن (Cleaver)
برای برش عمودی و دقیق فیبر قبل از جوش
کوره حرارتی (Heat Shrink Oven)
برای محافظت از محل جوش با بوشهای حرارتی
کیسه ابزار فیبر
شامل انبر، قیچی، پاک‌کننده و غیره
OTDR / Light Source & Power Meter
برای تست اتلاف بعد از فیوژن

معرفی محصول:

پچ کورد فیبر نوری ۱۵ متری FC FC نگزنس om3 (طرح)

ماژول فیبر نوری سیسکو Cisco GLC-LH-SMD

لایت پنل الگونت

🛠️ ۳. مراحل کار فیوژن زدن فیبر نوری (راهنمای گام به گام)

مرحله ۱: آماده‌سازی فیبر

  • فیبر نوری را در طول مناسب برید.
  • با استفاده از استریپر، لایه‌های پلاستیکی (Buffer Coating) را تا چند سانتی‌متر جدا کنید.

مرحله ۲: برش دقیق (Cleaving)

  • فیبر را در دستگاه Cleaver قرار دهید.
  • یک برش صاف و عمودی ایجاد کنید. کیفیت این برش نقش بسیار مهمی در کیفیت فیوژن دارد.

مرحله ۳: تمیزکاری الیاف

  • با استفاده از پنبه و الکل خالص (IPA 99%)، سطح فیبر را تمیز کنید.

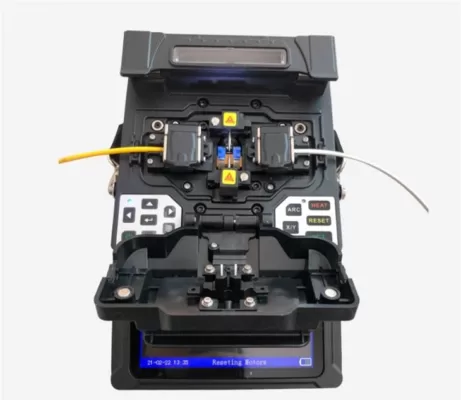

مرحله ۴: قرارگیری فیبر در ماشین فیوژن

  • فیبرهای آماده شده را در دستگاه فیوژن قرار دهید.
  • دقت کنید فیبرها به درستی در گیره‌ها ثابت شوند.
🛠️ ۳. مراحل کار فیوژن زدن فیبر نوری (راهنمای گام به گام)

مرحله ۵: تنظیمات ماشین فیوژن

  • برنامه مناسب برای نوع فیبر (Single Mode یا Multimode) را انتخاب کنید.
  • مراحل آماده‌سازی و فیوژن را انجام دهید.

مرحله ۶: انجام فیوژن

  • دستگاه به طور خودکار دو فیبر را با قوس الکتریکی به هم جوش می‌دهد.
  • نتیجه بصورت تصویری و عددی در صفحه نمایش ظاهر می‌شود (مقدار اتلاف).

مرحله ۷: محافظت از محل جوش

  • فیبر را از ماشین فیوژن خارج کنید.
  • آن را در بوش حرارتی (Protective Sleeve) قرار دهید.
  • بوش را در کوره حرارتی قرار دهید تا محکم شود.

مرحله ۸: تست و اعتبارسنجی

  • با استفاده از OTDR یا دستگاه منبع نور + پاور متر، میزان اتلاف را اندازه‌گیری کنید.
  • اتلاف قابل قبول باید کمتر از ۰.۱ dB باشد.

💡 نکات مهم برای فیوژن حرفه‌ای فیبر نوری

نکته
توضیح
تمیزی محیط کار
ذرات گرد و غبار می‌توانند باعث شکست فیبر شوند.
نگهداری صحیح ابزارها
دقت Cleaver و Fusion Splicer باید منظم تست شود.
استفاده از فیبرهای یکسان
فیوژن فیبرهای مختلف ممکن است منجر به اتلاف بالا شود.
آموزش مستمر
تجربه نقش بزرگی در کیفیت کار دارد.
ثبت داده‌ها
تمام مراحل و تست‌ها باید مستند شوند.

مرتبط بخوانید : انواع مختلف فیبر نوری و کاربردهای آن‌ها

📈 مزایای فیوژن زدن فیبر نوری

  • اتلاف بسیار پایین (معمولاً ۰.۰۲ – ۰.۱ dB)
  • طول عمر بالا
  • مقاومت مکانیکی بالا
  • قابلیت استفاده در محیط‌های خارجی و داخلی
  • کاهش هزینه‌های نگهداری
📈 مزایای فیوژن زدن فیبر نوری

خطاهای رایج در فیوژن فیبر نوری و نحوه جلوگیری از آنها

خطا
علت
راه حل
اتلاف بالا
برش ناصاف
استفاده از Cleaver با دقت بالا
شکستن فیبر
فشار زیاد در جوش
تنظیم صحیح برنامه دستگاه
آلودگی
عدم تمیزی فیبر
استفاده از الکل و پنبه پاک
جوش ناقص
ولتاژ یا زمان نادرست
آپدیت نرم‌افزار دستگاه و انتخاب برنامه مناسب

📌 سوالات متداول (FAQ)

سوال ۱: فرق فیوژن Single Mode و Multimode چیست؟

پاسخ: فیبرهای Single Mode برای فواصل طولانی و Multimode برای فواصل کوتاه استفاده می‌شوند. نوع فیوژن و برنامه دستگاه نیز متفاوت است.

سوال ۲: آیا می‌توان یک فیبر Single Mode را با Multimode فیوژن کرد؟

پاسخ: فنی ممکن است، اما منجر به اتلاف بسیار بالا و کاهش کیفیت سیگنال می‌شود.

سوال ۳: آیا فیوژن فیبر نوری نیاز به تعمیرات دوره‌ای دارد؟

پاسخ: خیر، اتصال فیوژن یک اتصال دائمی است و در شرایط مناسب محیطی نیاز به تعمیر ندارد.
