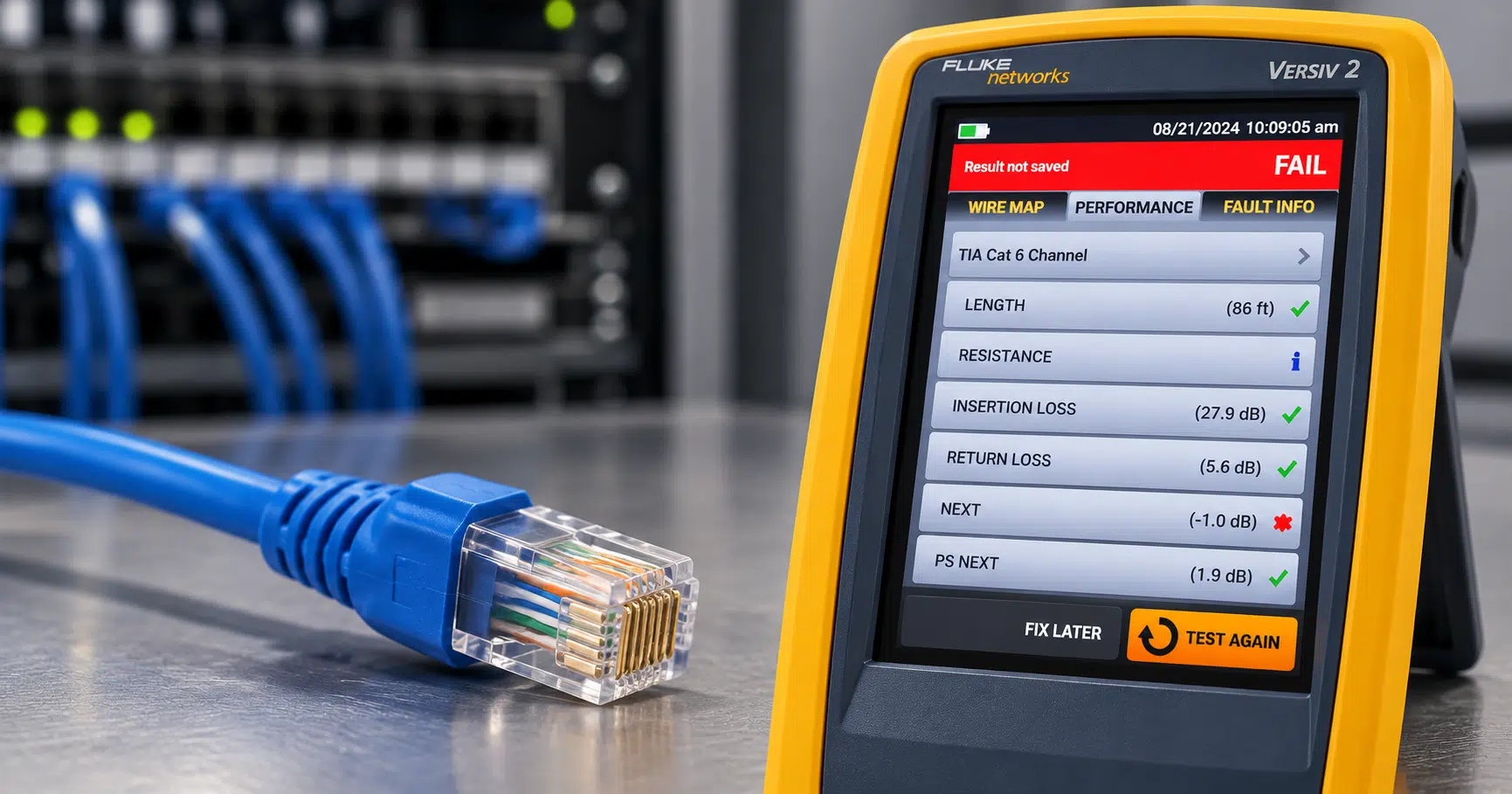

چرا کابلی که سالم می‌بینید، زیر تست Fluke FAIL می‌دهد؟ ۱۵ علت که تست ساده نشان نمی‌دهد

پاسخ کوتاه: سالم‌بودن ظاهری کابل، برقراری Continuity (پیوستگی الکتریکی)، یا حتی درست بودن Wire Map (نقشه سیم‌بندی)، هیچ تضمینی نیست که همان لینک زیر Certification (آزمون تأیید انطباق با استاندارد) با دستگاه‌هایی مثل Fluke DSX نتیجه PASS بگیرد. یک لینک می‌تواند از نظر چشمی و از نظر تست‌های ابتدایی (مثل تستر‌های جیبی که فقط Continuity و ترتیب سیم را می‌سنجند) کاملاً سالم به نظر برسد، اما در پارامترهایی مثل Insertion Loss (افت عبوری سیگنال)، NEXT (نویز بین زوج‌ها)، Return Loss (بازتاب سیگنال) یا Propagation Delay (تأخیر انتقال سیگنال) از حد استاندارد عبور کند و FAIL شود. دلیل این شکاف ساده است: تستر‌های ابتدایی فقط به این سؤال جواب می‌دهند که «آیا سیم‌ها به هم وصل هستند؟»، در حالی‌که Certification به این سؤال جواب می‌دهد که «آیا این لینک دقیقاً با Category/Class انتخاب‌شده در استاندارد مطابقت دارد؟» — سؤالی که از سؤال Qualification («آیا این لینک می‌تواند یک کاربرد مشخص مثل 1GbE را پشتیبانی کند؟») جداست. در این مقاله، ۱۵ علت FAIL تست فلوک را در ۴ خانواده دسته‌بندی کرده‌ایم و برای هرکدام، تست تأییدی و اقدام اصلاحی مشخص می‌کنیم.

تفاوت Verification (راستی‌آزمایی)، Qualification (سنجش قابلیت پشتیبانی از کاربرد) و Certification (تأیید انطباق با استاندارد)

قبل از رفتن سراغ ۱۵ علت، باید یک مفهوم پایه را روشن کرد؛ چون اغلب مشکلات این مقاله از یکی‌دانستن این سه سطح تست سرچشمه می‌گیرد. طبق تعریف Fluke Networks، سه سطح تست کابل شبکه کاملاً متفاوت هستند و هرکدام سؤال متفاوتی را جواب می‌دهند:

• Verification (راستی‌آزمایی): ساده‌ترین سطح. Wire Map، Continuity و طول تقریبی کابل را بررسی می‌کند. ابزارهای ارزان و تستر‌های جیبی در همین سطح کار می‌کنند. جواب این سؤال است: «آیا سیم‌ها به‌درستی به هم وصل‌اند؟» — نه بیشتر. نکته‌ای که معمولاً نادیده گرفته می‌شود: یک Field Tester مناسب که قابلیت Wire Map کامل دارد (نه صرفاً یک تستر جیبی ساده Continuity)، می‌تواند حتی برخی موارد Split Pair را هم در همین سطح تشخیص دهد و امکان Length/Distance-to-fault هم در این سطح وجود دارد؛ یعنی مرز بین Verification و سطوح بالاتر همیشه مطلق نیست و به کیفیت خود ابزار هم بستگی دارد.
• Qualification (سنجش قابلیت پشتیبانی از کاربرد): یک سطح بالاتر. مشخص می‌کند لینک می‌تواند یک کاربرد مشخص (مثلاً 1GbE یا 10GBASE-T) را پشتیبانی کند یا نه، بدون اینکه انطباق کامل با استاندارد را تأیید کند.
• Certification (تأیید انطباق با استاندارد): دقیق‌ترین و رسمی‌ترین سطح. دستگاه‌هایی مثل Fluke DSX CableAnalyzer تمام پارامترهای الکتریکی لینک (NEXT، Return Loss، Insertion Loss، ACR-F، Propagation Delay، Delay Skew و غیره) را در برابر Test Limit (حد آزمون) تعریف‌شده در استاندارد ANSI/TIA-۵۶۸.۲-E یا ISO/IEC ۱۱۸۰۱-۱:۲۰۱۷ می‌سنجد و گزارش PASS/FAIL رسمی صادر می‌کند که انطباق لینک با Category/Class انتخاب‌شده را تأیید می‌کند. این سطحی است که در پروژه‌های سازمانی و برای صدور گارانتی سیستم (مثل گارانتی ۲۵ ساله نگزنس) الزامی است.

نکته کلیدی همین‌جاست: کابلی که در سطح Verification «سالم» دیده می‌شود، معمولاً یعنی سیم‌بندی پایه درست است؛ اما همچنان اطلاعات کافی درباره عملکرد الکتریکی لینک در فرکانس‌های بالا نمی‌دهد. برای آشنایی کامل با نحوه کار تست فلوک و تفاوت Permanent Link و Channel، به راهنمای «تست فلوک چیست؟» مراجعه کنید؛ این مقاله روی تشخیص علت FAIL تمرکز دارد، نه آموزش مفاهیم پایه تست.

خانواده اول — خطاهای سیم‌بندی و ترمیناسیون (Termination)

این خانواده شامل خطاهایی است که مستقیماً به نحوه اتصال سیم به کانکتور یا کیستون برمی‌گردد. برخی از این خطاها حتی توسط Verification ساده هم قابل شناسایی‌اند (مثل Open یا Short)، اما برخی دیگر — مثل Split Pair — از چشم تستر‌های ابتدایی کاملاً پنهان می‌مانند.

۱. Wire Map (نقشه سیم‌بندی) اشتباه؛ Open (قطعی)، Short (اتصالی)، Reversal (وارونگی سیم‌ها) یا Crossed Pair (جابه‌جایی زوج‌ها)

این بنیادی‌ترین خطای سیم‌بندی است و معمولاً حتی تستر‌های جیبی هم آن را نشان می‌دهند — اما نکته اینجاست که «نشان دادن» با «درست دیدن توسط نصاب» فرق دارد. Open یعنی یک یا چند سیم قطع هستند و هیچ مسیر الکتریکی ندارند. Short یعنی دو سیم به‌اشتباه به هم متصل شده‌اند. Reversal یعنی دو سیم یک زوج جابه‌جا شده‌اند (مثلاً سیم سفید-نارنجی به‌جای پایه نارنجی نشسته). Crossed Pair یعنی کل یک زوج با زوج دیگر جابه‌جا شده است. وقتی نصاب کابل را «چشمی سالم» می‌بیند، معمولاً فقط به این نگاه می‌کند که سیم‌ها داخل کانکتور نشسته‌اند، نه ترتیب دقیق پایه‌ها طبق T568A یا T568B.

تست تأییدی: Wire Map روی هر دستگاه Qualification یا Certification، اولین و سریع‌ترین پارامتری است که نمایش داده می‌شود.

اقدام اصلاحی: باز کردن کانکتور، تطبیق دقیق رنگ سیم‌ها با نقشه استاندارد، و ترمیناسیون مجدد.

۲. Split Pair (زوج‌بندی اشتباه)؛ Continuity (پیوستگی) برقرار است اما زوج‌ها درست تشکیل نشده‌اند

این یکی از رایج‌ترین دلایلی است که کابل «سالم» دیده می‌شود ولی FAIL می‌گیرد. در Split Pair، هر ۸ سیم به پایه درست خودشان وصل شده‌اند و Continuity برقرار است — یعنی یک تستر جیبی هیچ خطایی نشان نمی‌دهد. مشکل در این است که زوج‌های تابیده (Twisted Pair) به‌اشتباه ساخته شده‌اند؛ مثلاً به‌جای زوج ۱ واقعی (سفید-سبز و سبز)، سیم‌های سفید-سبز از یک زوج فیزیکی و سبز از زوج دیگر برای تشکیل «زوج منطقی» استفاده شده است. نتیجه این است که Twist (تابیدگی) فیزیکی محافظ در برابر Crosstalk از بین می‌رود، چون دو سیمی که الکتریکی به هم مرتبط شده‌اند، فیزیکی تابیده نیستند. این خطا معمولاً بهتر و واضح‌تر در تست NEXT (کراس‌تاک نزدیک) خودش را نشان می‌دهد، اما یک Field Tester مناسب با قابلیت کامل Wire Map هم می‌تواند بسیاری از موارد Split Pair را به‌طور خودکار و مستقیم از روی نقشه زوج‌بندی تشخیص دهد — پس نباید فرض کرد که این خطا همیشه کاملاً از چشم Wire Map پنهان می‌ماند.

تست تأییدی: NEXT و PSNEXT در Certification؛ معمولاً مقدار بسیار بد و واضح نشان می‌دهد.

اقدام اصلاحی: شناسایی پایه‌های اشتباه طبق جدول T568، و ترمیناسیون مجدد با رعایت زوج‌بندی فیزیکی صحیح.

۳. ترمینیشن ضعیف یا Untwist (باز شدن تابیدگی) بیش از حد زوج‌ها

راهنمای Fluke برای حداکثر Untwist مجاز در نقطه ترمیناسیون، عدد ۱۳ میلی‌متر (۰.۵ اینچ) را برای Cat5e/Cat6/Cat6A ذکر می‌کند (این عدد مرجع رایج صنعت است و باید همیشه با آخرین جدول استاندارد و دستورالعمل سازنده کانکتور تطبیق داده شود، نه به‌عنوان یک رقم ثابت و قطعی). وقتی نصاب برای راحتی کار، بیش از حد مجاز سیم‌ها را باز می‌کند تا داخل کانکتور یا کیستون جا بگیرند، همان بخش باز شده دیگر محافظت تابیدگی را ندارد و منبع Crosstalk و بازتاب امپدانس می‌شود. این خطا در نگاه ظاهری کاملاً پنهان است، چون بعد از بسته‌شدن کانکتور دیگر دیده نمی‌شود.

تست تأییدی: NEXT، Return Loss و گاهی ACR-F در محدوده نزدیک به کانکتور (Near-end) افت نشان می‌دهند.

اقدام اصلاحی: آموزش نصاب برای حفظ حداقل Untwist، استفاده از ابزار ترمیناسیون مناسب، و در موارد حاد، ترمیناسیون مجدد با دقت بیشتر.

۴. کانکتور نامناسب، Contact (تماس الکتریکی) ضعیف یا ترمینیشن مکانیکی ناپایدار

گاهی کانکتور یا کیستون استفاده‌شده با نوع کابل (مثلاً Category یا قطر سیم) سازگار نیست، یا فشار مکانیکی لازم برای برقراری تماس پایدار بین سیم و Blade کانکتور به‌درستی اعمال نشده است. در لحظه تست اولیه ممکن است Continuity برقرار باشد (چون تماس اولیه وجود دارد)، اما این تماس ضعیف و ناپایدار است و گاهی حتی در طول یک تست Certification که چند ثانیه طول می‌کشد، نوسان نشان می‌دهد.

تست تأییدی: نوسان در Wire Map بین تست‌های پیاپی، یا DC Resistance (مقاومت مستقیم) غیرعادی.

اقدام اصلاحی: استفاده از کانکتور/کیستون مطابق Category کابل، استفاده از ابزار پانچ استاندارد (نه فشار دستی)، و بازرسی بصری اتصال Blade‌ها.

۵. نقص Continuity یا ترمینیشن Shield (محافظ فلزی)

در کابل‌های Screened مثل F/UTP یا S/FTP، اگر Shield به‌درستی به بدنه کانکتور یا Shield کیستون وصل نشود (یا فقط در یک سر از دو سر لینک وصل شود)، محافظت در برابر EMI (تداخل الکترومغناطیسی) از بین می‌رود. از نظر ظاهری و حتی از نظر Wire Map سیم‌های اصلی، هیچ خطایی دیده نمی‌شود — مشکل فقط در Shield است که اغلب نصاب‌ها آن را نادیده می‌گیرند. نکته مهم برای جلوگیری از خلط مبحث: Shield Integrity (پیوستگی فیزیکی خود Shield از یک سر لینک تا سر دیگر) یک تست DC ساده و مجزاست که دستگاه Fluke DSX با روش Time-domain انجام می‌دهد و حتی می‌تواند محل دقیق یک Open Shield را مشخص کند؛ این موضوع کاملاً جدا از سیستم Bonding/Grounding ساختمان (اتصال به زمین برق) است — یک Shield می‌تواند از نظر Continuity کاملاً سالم باشد در حالی که اصلاً به Ground ساختمان وصل نیست، و این دو نباید با هم اشتباه گرفته شوند.

تست تأییدی: تست Shield Integrity (پیوستگی Shield) با روش Time-domain روی دستگاه Certification، که می‌تواند حتی فاصله دقیق تا نقطه Open Shield را گزارش کند.

اقدام اصلاحی: اطمینان از اتصال فیزیکی Shield در هر دو سر لینک طبق دستور سازنده کابل/کانکتور، و هماهنگی جداگانه با طراح سیستم برقی ساختمان برای Bonding/Grounding صحیح (که موضوعی مستقل از تست Shield Integrity کابل است).

خانواده دوم — عملکرد فیزیکی کابل

این خانواده به خود کابل و مسیر انتقال سیگنال مربوط است، نه ترمیناسیون. این خطاها معمولاً در طول پروژه و با بزرگ‌تر شدن لینک یا تغییر اجزا ایجاد می‌شوند.

۶. طول زیاد، اتصال اضافی یا Insertion Loss (افت عبوری) و Propagation Delay (تأخیر انتقال سیگنال) بیش از Test Limit (حد آزمون)

استاندارد حداکثر طول Permanent Link را ۹۰ متر و Channel کامل را ۱۰۰ متر تعیین کرده است. اما مشکل همیشه «رد شدن از ۱۰۰ متر» نیست؛ بلکه تجمع افت در طول مسیر است. هر اتصال اضافه (مثل یک Coupler یا یک پچ پنل میانی) و هر متر اضافه کابل، به Insertion Loss کلی لینک اضافه می‌کند. کابلی که ۸۵ متر طول دارد و از نظر ظاهری «کوتاه‌تر از حد مجاز» به نظر می‌رسد، اگر از کابل بی‌کیفیت یا دارای چند اتصال میانی غیرضروری استفاده کرده باشد، می‌تواند از Test Limit عبور کند. همین طول فیزیکی، پارامتر دیگری به نام Propagation Delay (زمانی که سیگنال طول می‌کشد از یک سر کابل به سر دیگر برسد) را هم مستقیماً تحت تأثیر قرار می‌دهد؛ طبق مستندات Fluke، Excessive Propagation Delay تقریباً همیشه ریشه در طول واقعی بیش از حد کابل دارد، نه در یک خرابی جداگانه — به همین دلیل این دو پارامتر باید کنار هم بررسی شوند، نه جدا از هم.

تست تأییدی: پارامتر Insertion Loss و Propagation Delay در گزارش Certification، همراه با طول دقیق اندازه‌گیری‌شده توسط TDR (Time Domain Reflectometry) داخل دستگاه Fluke؛ NVP (ضریب سرعت انتشار سیگنال نسبت به سرعت نور) تنظیم‌شده دستگاه نیز باید با مشخصات واقعی کابل تطبیق داده شود، چون NVP اشتباه، تخمین Length را هم به‌اشتباه می‌اندازد.

اقدام اصلاحی: حذف اتصالات غیرضروری، کوتاه‌کردن مسیر کابل‌کشی در صورت امکان، و استفاده از کابل با Insertion Loss پایین‌تر (کابل مسی خالص به‌جای CCA).

۷. ناسازگاری Category یا Impedance (امپدانس) بین اجزای لینک

یک لینک کامل شامل کابل، پچ کورد، کیستون و پچ پنل است. اگر حتی یکی از این اجزا Category پایین‌تری داشته باشد (مثلاً کابل Cat6A با پچ کورد Cat5e) یا Impedance نامی آن (معمولاً ۱۰۰ اهم) با بقیه اجزا یکسان نباشد، کل لینک با پایین‌ترین جزء محدود می‌شود و در نقاط اتصال بازتاب سیگنال (Reflection) ایجاد می‌شود. از بیرون، کابل‌کشی کاملاً یکدست و حرفه‌ای به نظر می‌رسد، اما اجزا از نظر الکتریکی هم‌خوان نیستند.

تست تأییدی: Return Loss ضعیف/پایین (یادآوری: در Return Loss عدد بالاتر یعنی عملکرد بهتر، نه بدتر؛ وقتی می‌گوییم «افت کیفیت»، منظور افت به سمت عدد پایین‌تر و ضعیف‌تر است) در نقاط اتصال اجزا، و Category محدودکننده در گزارش نهایی.

اقدام اصلاحی: یکدست‌سازی تمام اجزای لینک (کابل، کیستون، پچ پنل، پچ کورد) روی یک Category و ترجیحاً یک برند/سیستم (مثل زنجیره کامل LANmark نگزنس برای حفظ گارانتی سیستم).

۸. Delay Skew (اختلاف تأخیر غیرعادی بین زوج‌ها) بیش از حد مجاز

Delay Skew یعنی اختلاف Propagation Delay بین زوج‌های مختلف همان کابل — نه خودِ مقدار تأخیر (که در علت ۶ بررسی شد)، بلکه نابرابری آن بین زوج‌ها. طبق مستندات Fluke، این اختلاف از تفاوت نسبت پیچش (Twist Ratio) بین زوج‌ها ناشی می‌شود: سریع‌ترین و کندترین زوج هر کابل از جنس عایق، نسبت تاب متفاوت و وضعیت ساخت/نصب متفاوتی دارند، و همین اختلاف بر سر هماهنگ‌سازی داده‌هایی که هم‌زمان روی چند زوج فرستاده می‌شوند (مثل 1GbE) اثر می‌گذارد.

این تفاوت نرخ پیچش بین چهار زوج یک کابل، تصادفی نیست بلکه بخشی از طراحی عمدی سازنده است: اگر هر چهار زوج یک کابل دقیقاً با نرخ تاب (Twist Rate) یکسان ساخته می‌شدند، زوج‌ها در طول کابل در فواصل منظم و تکرارشونده کنار هم قرار می‌گرفتند و این الگوی تکراری باعث افزایش شدید Crosstalk بین زوج‌ها می‌شد (دقیقاً همان چیزی که NEXT/PSNEXT اندازه می‌گیرند). به همین دلیل سازنده عمداً به هر زوج یک نرخ پیچش متفاوت می‌دهد تا الگوی تکراری از بین برود و Crosstalk کاهش یابد — اما همین تفاوتِ عمدی و لازم، به‌طور طبیعی باعث می‌شود طول مسیر واقعی سیم در هر زوج کمی متفاوت باشد و در نتیجه Propagation Delay هر زوج هم اندکی با زوج‌های دیگر فرق کند. تا وقتی این اختلاف در محدوده طراحی سازنده باشد، مشکلی نیست؛ وقتی از Test Limit عبور کند (مثلاً به‌خاطر کیفیت پایین ساخت یا آسیب نامتقارن در یک زوج)، همان چیزی می‌شود که در این علت بررسی شد. در انتقال داده‌های پرسرعت، اگر این اختلاف بیش از حد باشد، گیرنده نمی‌تواند داده‌های زوج‌های مختلف را به‌درستی هم‌زمان‌سازی کند. این مشکل معمولاً ناشی از تفاوت کیفیت ساخت بین زوج‌های یک کابل بی‌کیفیت است و هیچ نشانه ظاهری ندارد؛ Wire Map و طول کلی کابل کاملاً سالم دیده می‌شوند، اما یک Pair به‌طور محسوسی تأخیر متفاوت دارد.

تست تأییدی: پارامتر Delay Skew در گزارش Certification، همراه با مقایسه Delay هر Pair به‌صورت جداگانه برای شناسایی Outlier (زوج با رفتار نامتناسب با بقیه).

اقدام اصلاحی: معمولاً تنها راه‌حل واقعی، تغییر کابل با محصول استاندارد و باکیفیت است؛ این مشکل در سطح نصب قابل تعمیر نیست، مگر در موارد آسیب‌دیدگی نصب که بخش معیوب باید اصلاح/تعویض شود.

خانواده سوم — محیط و شرایط نصب

این خانواده علت‌هایی را پوشش می‌دهد که از محیط فیزیکی اطراف کابل یا نحوه نصب آن (نه خود کابل یا ترمیناسیون) ناشی می‌شوند.

۹. خم تند، Kink (تاخوردگی شدید) یا کشش بیش از حد کابل

استاندارد ISO/IEC ۱۴۷۶۳-۲:۲۰۱۹ (که رسماً Testing، Inspection، Installation Practice و Repair کابل‌کشی را پوشش می‌دهد) حداقل Bend Radius (شعاع خم مجاز) را معمولاً ۴ برابر قطر کابل تعیین می‌کند. خم تندتر از این حد، به ساختار داخلی زوج‌های تابیده آسیب می‌زند و هندسه آن‌ها را به‌هم می‌ریزد؛ کشش بیش از حد هم می‌تواند Impedance کابل را در همان نقطه تغییر دهد. این آسیب از بیرون روکش کابل قابل مشاهده نیست، چون روکش پلاستیکی معمولاً سالم باقی می‌ماند حتی وقتی ساختار داخلی آسیب دیده است.

تست تأییدی: اگر مشکل در Return Loss دیده شود، HDTDR (نسخه پیشرفته Time Domain Reflectometry برای Return Loss) برای مکان‌یابی دقیق نقطه ناهنجاری امپدانس استفاده می‌شود؛ اگر اثر همزمان روی NEXT/Crosstalk هم دیده شود، HDTDX برای مکان‌یابی منبع Crosstalk به‌کار می‌رود — این دو ابزار مکمل هم هستند اما کارکرد مجزا دارند. (توجه: SRL یا Structural Return Loss یک مشخصه کیفیت ساخت کابل است که در فرایند تولید اندازه‌گیری و کنترل می‌شود، نه ابزاری برای مکان‌یابی عیب در محل نصب.)

اقدام اصلاحی: رعایت حداقل Bend Radius در تمام نقاط مسیر (به‌خصوص پشت پچ پنل و داخل کاندوئیت‌ها)، و در موارد آسیب تأیید‌شده، تغییر همان بخش کابل.

۱۰. نفوذ آب، رطوبت یا آلودگی مؤثر بر کابل یا اتصال

در مسیرهای بیرونی یا نقاط دارای رطوبت (مثل کانال‌های زیرزمینی بدون استفاده از کابل Outdoor مناسب)، نفوذ رطوبت به داخل روکش یا به محل اتصال می‌تواند مقاومت عایق بین سیم‌ها را تغییر دهد و نویز ایجاد کند. این مشکل می‌تواند متغیر باشد — یعنی در یک روز خشک کابل PASS و در یک روز مرطوب همان کابل FAIL بگیرد — که خودش نشانه مشخصی برای تشخیص این علت است.

تست تأییدی: نتایج ناپایدار و متغیر بین تست‌های تکرارشده در زمان‌های مختلف؛ افزایش نویز در پارامترهای NEXT/Return Loss.

اقدام اصلاحی: استفاده از کابل مناسب محیط بیرونی (Outdoor/Gel-filled) در مسیرهای مرطوب، و رفع منبع نفوذ آب.

۱۱. افزایش دما و گرم‌شدن Bundle (دسته کابل)، به‌ویژه در PoE

وقتی تعداد زیادی کابل در یک Bundle متراکم بسته می‌شوند و همزمان جریان PoE (تغذیه از طریق کابل شبکه) از آن‌ها عبور می‌کند، دمای داخل Bundle بالا می‌رود. افزایش دما، مقاومت DC سیم‌های مسی را افزایش می‌دهد (طبق رابطه فیزیکی مقاومت-دما) و این مستقیماً روی Insertion Loss اثر می‌گذارد.

اینجا Gauge (قطر هادی، معمولاً به‌صورت AWG یا American Wire Gauge بیان می‌شود) وارد بازی می‌شود: هر چه عدد AWG بزرگ‌تر باشد، هادی نازک‌تر است (مثلاً ۲۴ AWG از ۲۳ AWG نازک‌تر است). هادی نازک‌تر به‌طور ذاتی DC Resistance بالاتری دارد؛ طبق قانون فیزیکی، مقاومت بالاتر یعنی گرمای بیشتری از عبور جریان PoE تولید می‌شود (توان اتلافی با مجذور جریان و مقاومت رابطه مستقیم دارد) و همان گرمای اضافه دوباره مقاومت را بالاتر می‌برد — یک چرخه تقویت‌کننده. به همین دلیل، در شرایط یکسان و با جریان مشابه، هادی با Gauge نازک‌تر (عدد AWG بزرگ‌تر) به‌دلیل DC Resistance بالاتر، تلفات I²R بیشتری ایجاد می‌کند و اثر افزایش دما بر عملکرد کابل می‌تواند محسوس‌تر شود. نکته مهم این است که Category کابل به‌تنهایی Gauge هادی را مشخص نمی‌کند؛ بنابراین برای ارزیابی کابل در کاربردهای PoE باید مشخصات Conductor Gauge، DC Resistance و الزامات سازنده نیز بررسی شوند، نه اینکه صرفاً به برچسب Cat6 یا Cat6A اکتفا شود. این دقیقاً دلیلی است که استاندارد ANSI/TIA-۵۶۸.۲-E و همچنین نسخه دوم ISO/IEC ۱۴۷۶۳-۲:۲۰۱۹ (که حوزه Remote Powering/PoE را به دامنه Planning و Installation خود اضافه کرده) برای Bundle‌های بزرگ PoE محدودیت‌های ویژه در نظر گرفته‌اند. از بیرون Bundle فقط «منظم و تمیز» به نظر می‌رسد.

تست تأییدی: افت Insertion Loss که با دمای واقعی محیط Bundle (نه دمای اتاق) در لحظه تست مرتبط است؛ میزان این افت به دمای واقعی، جریان عبوری PoE و Gauge (قطر سیم) کابل بستگی دارد. توجه داشته باشید که دستگاه تست فقط شرایط واقعی لحظه Certification را اندازه می‌گیرد و نمی‌تواند گرمای آینده یک Bundle را که بعداً بار بیشتری می‌گیرد پیش‌بینی کند؛ به همین دلیل طراحی درست Bundle از ابتدا اهمیت دارد، نه فقط تکیه بر نتیجه تست روز نصب.

اقدام اصلاحی: کاهش تراکم Bundle، استفاده از مسیرهای تهویه، و در پروژه‌های PoE سنگین، رعایت محدودیت تعداد کابل در هر Bundle طبق جدول استاندارد. نکته مهم: Fluke صراحتاً می‌گوید نمی‌توان Pass/Fail Limit مربوط به Insertion Loss را صرفاً به دلیل گرما شل کرد یا تغییر داد؛ راه‌حل درست، طراحی صحیح کابل‌کشی (تهویه و تراکم مناسب Bundle) است، نه تغییر حد پذیرش تست.

۱۲. Alien Crosstalk (تداخل بین کابل‌های مجاور) در لینک‌های پرسرعت

Alien Crosstalk نویزی است که از کابل‌های مجاور (نه زوج‌های داخل همان کابل) وارد می‌شود و عمدتاً برای Cat6A/Class EA و کاربرد 10GBASE-T اهمیت دارد. نکته مهم: این پارامتر بخشی از Autotest معمول هر لینک (همان تستی که برای هر پورت به‌صورت استاندارد اجرا می‌شود) نیست و نباید با آن یکی دانسته شود؛ Alien Crosstalk روش اندازه‌گیری و نمونه‌برداری (Sampling) جداگانه‌ای دارد؛ Fluke صراحتاً می‌گوید تست ۱۰۰٪ نصب برای Alien Crosstalk نه لازم است و نه عملی، و Victim/Disturber Link‌ها باید به‌صورت نمونه انتخاب شوند. توجه کنید که خود استاندارد TIA یک Sampling Plan مشخص و عددی تعیین نکرده است؛ نسبت و روش نمونه‌برداری باید طبق مشخصات فنی/قرارداد پروژه، یا طبق دستورالعمل تخصصی Fluke برای AXT Sampling، تعیین شود — نه یک درصد ثابت و عمومی. اگر کابل‌کشی بدون رعایت فاصله‌گذاری و آرایش توصیه‌شده سازنده در تراکم بالا انجام شده باشد و پروژه از 10GBASE-T استفاده کند، این می‌تواند علت FAIL در تست‌های تخصصی Alien Crosstalk باشد، در حالی که Autotest عادی هیچ مشکلی نشان نداده. (نکته مهم: Cat6A/UTP ذاتاً برای 10GBASE-T نامناسب نیست؛ استفاده از سیستم Screened یکی از راه‌های کاهش ریسک AXT است، نه یک الزام عمومی.)

تست تأییدی: تست جداگانه PS ANEXT/PS AACR-F که باید به‌صراحت در برنامه تست پروژه درخواست شود.

اقدام اصلاحی: رعایت طراحی و فاصله‌گذاری مورد تأیید سازنده برای Cat6A/10GBASE-T، اصلاح آرایش کابل‌ها و کانکتورها داخل Bundle، و در صورت اقتضای طراحی پروژه (نه به‌طور پیش‌فرض)، استفاده از سیستم Screened مناسب.

خانواده چهارم — تنظیمات و ابزار تست

این خانواده شاید عجیب‌ترین اما رایج‌ترین خانواده باشد: گاهی خود کابل هیچ مشکلی ندارد و FAIL از تنظیمات یا وضعیت دستگاه تست می‌آید — نه از کابل.

۱۳. انتخاب اشتباه Test Limit، Category یا نوع Link

Fluke DSX امکان انتخاب ده‌ها Test Limit مختلف را دارد (بر اساس استاندارد، Category، و نوع Link مثل Permanent Link یا Channel). اگر نصاب به‌اشتباه Test Limit سخت‌گیرانه‌تری از آنچه پروژه نیاز دارد انتخاب کند (مثلاً تست یک کابل Cat6 را با Limit مربوط به Cat6A Channel اجرا کند)، نتیجه FAIL می‌گیرد در حالی که کابل برای استفاده واقعی موردنظرش کاملاً مناسب است. طبق راهنمای رسمی Fluke برای انتخاب Test Limit، این خطا یکی از رایج‌ترین دلایل FAIL کاذب در پروژه‌هاست.

تست تأییدی: بازبینی تنظیمات Test Limit روی خود دستگاه قبل از هر چیز — این باید همیشه اولین قدم عیب‌یابی باشد، نه آخرین.

اقدام اصلاحی: تطبیق دقیق Test Limit انتخابی با استاندارد، Category و نوع Link موردنیاز پروژه، طبق مستندات طراحی شبکه.

۱۴. Adapter (آداپتور)، Test Lead (کابل رابط تست) یا Interface (رابط) نامناسب یا معیوب

دستگاه‌های Fluke DSX برای هر نوع تست (Permanent Link یا Channel) از Adapter‌های مخصوص استفاده می‌کنند. اگر Adapter نامناسب (مثلاً Adapter مربوط به Channel برای تست Permanent Link) استفاده شود، یا خود Adapter به دلیل استفاده زیاد یا آسیب فیزیکی دچار افت کیفیت شده باشد، نتیجه تست کابل سالم را هم خراب می‌کند. این یکی از مواردی است که مستقیماً به کابل یا نصب ربطی ندارد اما اغلب اشتباهاً به کابل نسبت داده می‌شود.

تست تأییدی: تکرار تست با Adapter دیگر یا روی لینک شناخته‌شده سالم (Known-good Link) برای ایزوله‌کردن مشکل.

اقدام اصلاحی: استفاده از Adapter درست مطابق نوع تست، و تعویض Adapter‌های فرسوده طبق عمر مفید اعلام‌شده توسط سازنده.

۱۵. مشکل Reference (مرجع اندازه‌گیری)، فرسودگی Adapter، وضعیت Calibration (کالیبراسیون) یا Firmware قدیمی دستگاه

این علت در واقع سه مفهوم جدا از هم است که نباید با هم قاطی شوند. Reference عملیاتی است که ارتباط Main/Remote و Adapter را برای یک Setup مشخص مرجع‌دهی می‌کند و با Calibration کارخانه‌ای فرق دارد. طبق مستندات رسمی Fluke، برای حفظ حداکثر دقت توصیه می‌شود Set Reference حداقل هر ۳۰ روز انجام شود؛ بسیاری از کاربران آن را به‌صورت روزانه (به‌عنوان یک رویه محافظه‌کارانه، نه یک الزام رسمی) انجام می‌دهند. اگر Reference در بازه توصیه‌شده انجام نشود یا با خطا مواجه شود، نتایج دستگاه به‌طور سیستماتیک نادرست می‌شوند. Calibration کارخانه‌ای و سالانه است؛ نکته مهم این است که خود واحدهای Mainframe و Remote به‌تنهایی «دستگاه اندازه‌گیری» محسوب نمی‌شوند — Calibration کارخانه‌ای توصیه‌شده (هر ۱۲ ماه، توسط مرکز مجاز) مربوط به Measurement Module (ماژول اندازه‌گیری) است که داخل دستگاه نصب می‌شود؛ Adapterهای جانبی (مثل Permanent Link، Channel، Coax یا Patch Cord Adapter) معمولاً Calibration سالانه جداگانه ندارند، اما در معرض فرسودگی فیزیکی (Wear) هستند و بر اساس تعداد Insertion (دفعات اتصال/قطع) باید بررسی و در صورت نیاز تعویض شوند. Firmware قدیمی نباید پیش‌فرض علت خرابی دانسته شود — Fluke صراحتاً می‌گوید Firmware قدیمی می‌تواند منجر به گزارش‌های «False FAIL» (رد شدن نادرست) شود یا Bug Fix و Test Limit/استاندارد جدید (مثل TIA ۵۶۸.۲-E PL یا پشتیبانی PoE) را از دست بدهد — اما این یک علت ثانویه و قابل بررسی است، نه یک Root Cause عمومی برای هر خرابی کابل. اگر همه لینک‌های یک پروژه هم‌زمان و بدون الگوی مشخص FAIL بگیرند، احتمال مشکل دستگاه (نه کابل) بسیار بالاست.

تست تأییدی: تست روی یک Known-good Link (لینک سالم شناخته‌شده) با isolate کردن Adapterها؛ انجام مجدد Reference طبق روش دستگاه؛ بررسی تاریخ آخرین Calibration کارخانه‌ای و نسخه Firmware/Software نصب‌شده در Release Notes.

اقدام اصلاحی: انجام Reference طبق Procedure دستگاه در بازه توصیه‌شده Fluke (حداقل هر ۳۰ روز؛ انجام روزانه رویه محافظه‌کارانه مناسبی است، نه الزام رسمی)، ارسال دستگاه برای Calibration کارخانه‌ای Measurement Module در موعد توصیه‌شده (هر ۱۲ ماه)، و به‌روزرسانی Firmware در صورت نیاز به رفع Bug یا Test Limit جدید.

ماتریس تشخیص سریع؛ کدام علت محتمل‌تر است؟

برای پیدا کردن علت FAIL تست فلوک، ابتدا پارامتری را که در گزارش مردود شده مشخص کنید و سپس الگوی خطا، علت احتمالی و اقدام اصلاحی را با جدول زیر تطبیق دهید.

فلوچارت: روند تشخیص عملی از «ظاهر سالم» تا علت نهایی

فلوچارت تصمیم‌گیری که مراحل زیر را به‌صورت بصری نمایش می‌دهد: ۱) بررسی تنظیمات Test Limit و Adapter دستگاه → ۲) تکرار تست روی لینک Known-good → ۳) بررسی Wire Map دقیق → ۴) بررسی پارامتر FAIL مشخص‌شده در گزارش → ۵) ارجاع به ماتریس تشخیص سریع → ۶) اقدام اصلاحی و تست مجدد. طراحی نهایی تصویر در مرحله بعد از تأیید متن انجام می‌شود.

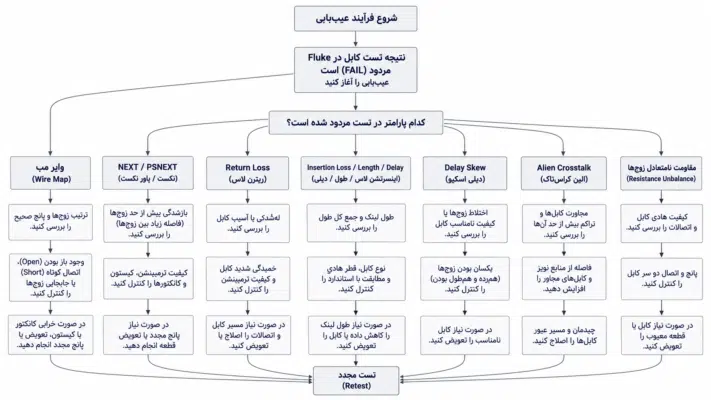

فلوچارت مرحله‌به‌مرحله عیب‌یابی کابل شبکه‌ای که در تست Fluke نتیجه FAIL می‌گیرد.

ترتیب عملی پیشنهادی برای تیم نصب

برای جلوگیری از اتلاف وقت روی عیب‌یابی اشتباه، ترتیب زیر پیشنهاد می‌شود — از ارزان‌ترین و سریع‌ترین بررسی به سمت پیچیده‌ترین:

۱. ابتدا دستگاه را مشکوک بدانید، نه کابل را: بررسی Test Limit انتخابی، تاریخ Calibration، و وضعیت Adapter.

۲. تست روی لینک Known-good: اگر لینک سالم شناخته‌شده هم FAIL گرفت، مشکل از دستگاه است نه کابل.

۳. بررسی دقیق Wire Map: به‌خصوص برای رد کردن Split Pair که Continuity سالم نشان می‌دهد.

۴. خواندن دقیق پارامتر FAIL در گزارش: هر پارامتر (NEXT، Return Loss، Insertion Loss و غیره) به خانواده مشخصی از علت‌ها اشاره می‌کند؛ از ماتریس تشخیص سریع بالا استفاده کنید.

۵. بررسی موضعی با TDR: برای علت‌های فیزیکی مثل خم تند یا آسیب، به‌جای تعویض کل کابل، نقطه دقیق مشکل را پیدا کنید.

۶. بررسی شرایط محیطی: در صورت نتایج ناپایدار، رطوبت و دما را بررسی کنید.

۷. فقط در صورت رد همه موارد بالا، کابل یا اجزای لینک را تعویض کنید.

سؤالات متداول

آیا یک تستر جیبی ساده می‌تواند جایگزین Fluke Certification شود؟

نه. تستر‌های جیبی فقط سطح Verification (Wire Map و Continuity) را پوشش می‌دهند و هیچ اطلاعاتی درباره NEXT، Return Loss، Insertion Loss یا سایر پارامترهای الکتریکی که برای Certification لازم است نمی‌دهند.

علت FAIL تست فلوک برای کابلی که دیروز PASS گرفته چیست؟

رایج‌ترین دلایل: تغییر رطوبت/دمای محیط (#۱۰، #۱۱)، تماس الکتریکی ناپایدار در کانکتور (#۴)، یا نیاز به Reference مجدد دستگاه (#۱۵).

آیا Split Pair همیشه باعث FAIL می‌شود؟

تقریباً همیشه در تست NEXT، بله — چون محافظت Crosstalk که از تابیدگی فیزیکی زوج‌ها می‌آید، در Split Pair از بین رفته است.

برای پروژه‌های 10GBASE-T، آیا باید همیشه Alien Crosstalk تست شود؟

طبق رویه استاندارد، تست Alien Crosstalk یک نمونه‌برداری جداگانه از نمونه‌ای از لینک‌های پروژه است، نه بخشی از Autotest هر لینک؛ برای پروژه‌های Cat6A با تراکم بالا و 10GBASE-T توصیه می‌شود.

چند بار باید دستگاه Fluke را Calibrate کرد؟

Fluke برای Measurement Module دستگاه‌های DSX، Calibration کارخانه‌ای در مرکز مجاز را هر ۱۲ ماه توصیه می‌کند (نه الزام مطلق)؛ خود واحدهای Mainframe و Remote به Calibration کارخانه‌ای سالانه نیاز ندارند. جدا از این، Set Reference در بازه‌ای حداقل هر ۳۰ روزه توصیه می‌شود، و انجام روزانه آن یک رویه محافظه‌کارانه رایج است.

اگر همه لینک‌های یک پروژه هم‌زمان FAIL بگیرند، احتمال بیشتر کجاست؟

احتمال بسیار بالا این است که مشکل از دستگاه (Test Limit اشتباه، Adapter معیوب یا نیاز به Reference) است، نه از تک‌تک کابل‌ها — طبق ماتریس تشخیص سریع بالا.
