آموزش کار با آچار پانچ نگزنس (Nexans Punch Down Tool)

آچار پانچ یکی از ابزارهای ضروری برای نصب و راه‌اندازی شبکه‌های سیمی است. این ابزار به‌طور خاص برای اتصال سیم‌های شبکه به مادول‌ها، پچ پنل‌ها و جعبه‌های تقسیم استفاده می‌شود. در این مقاله از مجموعه ند، به آموزش کامل نحوه کار با آچار پانچ نگزنس (Nexans) می‌پردازیم تا بتوانید این ابزار را به‌صورت حرفه‌ای و بدون آسیب به تجهیزات استفاده کنید.

۱. آشنایی با آچار پانچ نگزنس

الف. تعریف آچار پانچ

آچار پانچ یک ابزار دستی است که برای قرار دادن سیم‌های شبکه (Cat5e، Cat6 و …) در ترمینال‌های IDC (Insulation Displacement Connector) استفاده می‌شود. این ابزار با فشار کافی، عایق سیم را سوراخ کرده و سیم را به‌طور ایمن به ترمینال متصل می‌کند.

بیشتر بخوانید: معرفی و بررسی بهترین برندهای تجهیزات پسیو شبکه

ب. ویژگی‌های آچار پانچ نگزنس

– طراحی ارگونومیک برای کار راحت.
– دارای تیغه‌های قابل تعویض برای انواع ترمینال‌ها.
– قابلیت برش اضافه سیم‌ها همزمان با اتصال.
– مناسب برای استانداردهای T568A و T568B.

۲. تجهیزات مورد نیاز

قبل از شروع کار با آچار پانچ، مطمئن شوید که تجهیزات زیر را در دسترس دارید:
– آچار پانچ نگزنس.
– سیم‌های شبکه (Cat5e، Cat6 و …).
– مادول شبکه (Keystone Jack).
– پچ پنل یا جعبه تقسیم.
– ابزار برش سیم (Wire Stripper).
– تستر شبکه (Network Tester).

۳. مراحل کار با آچار پانچ نگزنس

مرحله ۱: آماده‌سازی سیم‌ها

۱. **برش سیم: با استفاده از ابزار برش سیم، سیم شبکه را به طول مناسب ببرید.
2. **تردید عایق: با استفاده از ابزار تردید سیم (Wire Stripper)، لایه عایق بیرونی سیم را به اندازه حدود ۲.۵ سانتی‌متر بردارید. مراقب باشید که به سیم‌های داخلی آسیبی نرسد.
3. مرتب‌سازی سیم‌ها: سیم‌های داخلی را بر اساس استاندارد T568A یا T568B مرتب کنید. این استانداردها شامل ترتیب رنگ‌های خاصی برای سیم‌ها هستند:
– **T568A:** سفید/سبز، سبز، سفید/نارنجی، آبی، سفید/آبی، نارنجی، سفید/قهوه‌ای، قهوه‌ای.
– **T568B:** سفید/نارنجی، نارنجی، سفید/سبز، آبی، سفید/آبی، سبز، سفید/قهوه‌ای، قهوه‌ای.

مرحله ۲: قرار دادن سیم‌ها در مادول

۱. سیم‌ها را به‌ترتیب مشخص‌شده در ترمینال‌های مادول قرار دهید. مطمئن شوید که هر سیم به‌درستی در محل مربوطه قرار گرفته است.
2. اضافه سیم‌ها را کوتاه کنید تا فقط حدود ۰.۵ سانتی‌متر از هر سیم در محل ترمینال باقی بماند.

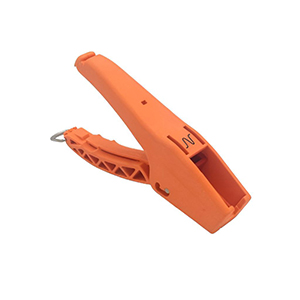

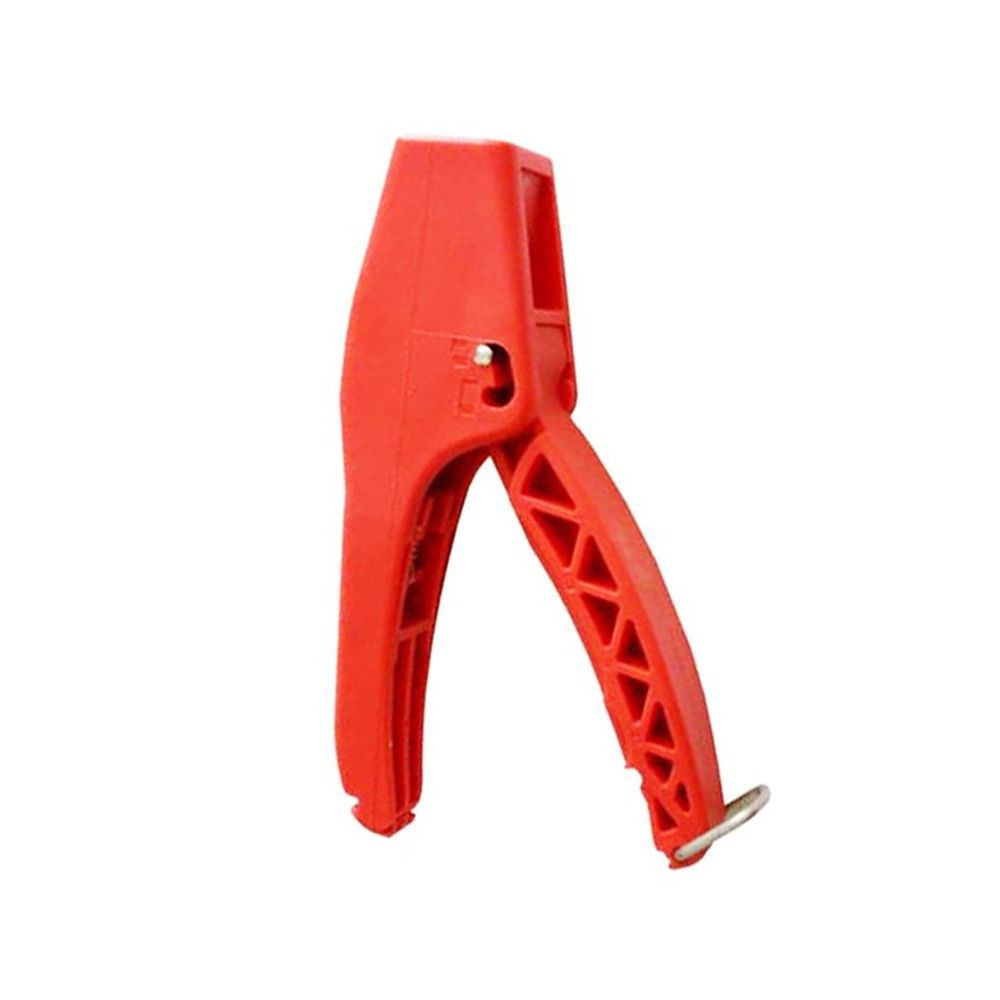

معرفی محصول: آچار پانچ طرح نگزنس

کیستون نگزنس CAT6 SFTP (طرح)

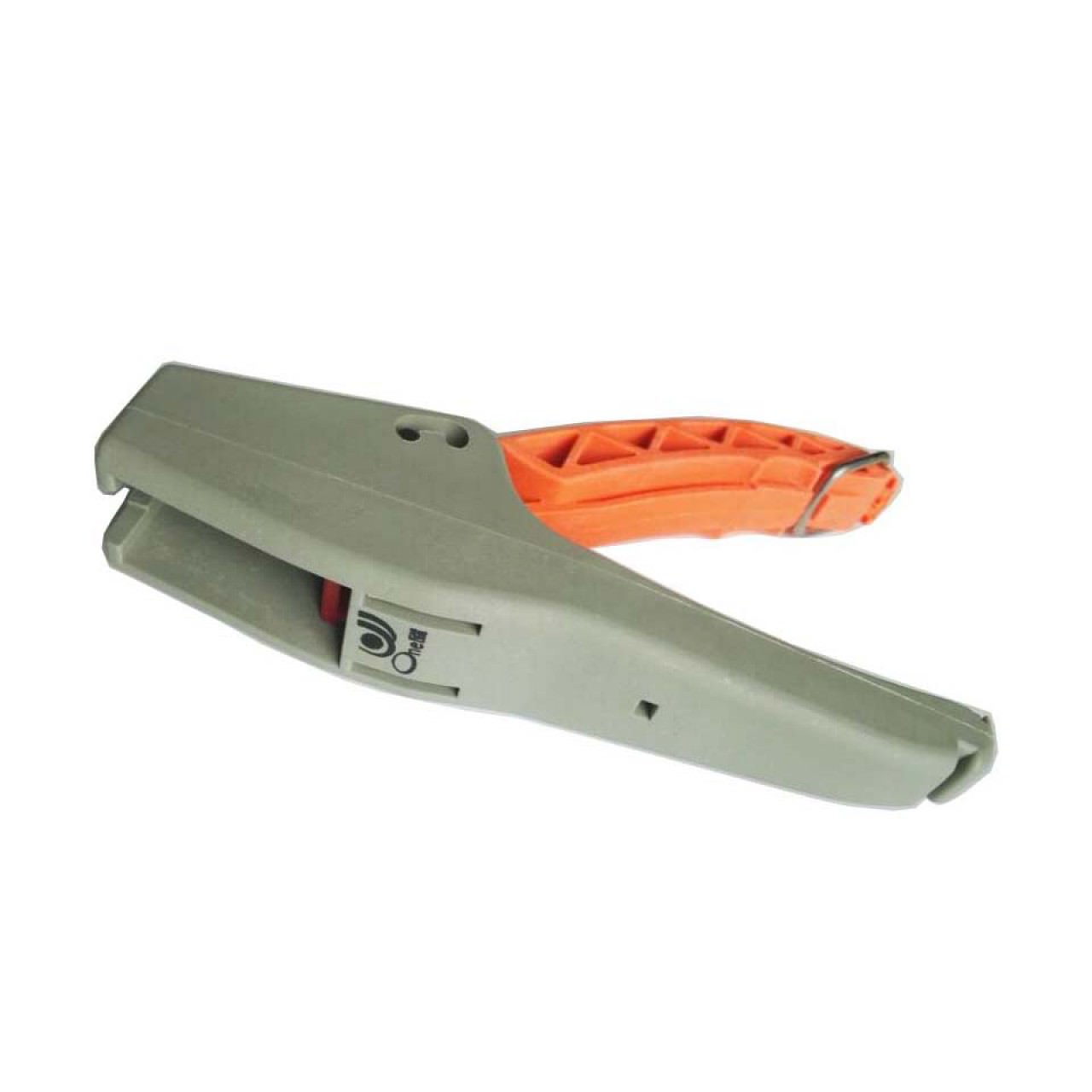

آچار سوکت زن شبکه و تلفن HT200R

مرحله ۳: استفاده از آچار پانچ

۱. **تنظیم آچار پانچ: مطمئن شوید که تیغه آچار پانچ به‌درستی در محل قرار دارد. تیغه باید با نوع ترمینال مادول سازگار باشد.
2. **قرار دادن آچار روی سیم: آچار پانچ را به‌آرامی روی سیم قرار دهید. تیغه باید دقیقاً در محل اتصال سیم به ترمینال قرار گیرد.
3. **فشار دادن آچار: با فشار دادن آچار پانچ، سیم به‌صورت ایمن به ترمینال متصل می‌شود. در این مرحله، اضافه سیم نیز برش داده می‌شود.
4. **تکرار برای همه سیم‌ها: مراحل فوق را برای تمام سیم‌ها تکرار کنید.

مرحله ۴: تست اتصال آچار پانچ

۱. پس از اتمام کار، از تستر شبکه برای بررسی صحت اتصال استفاده کنید.
2. اگر اتصال صحیح باشد، تمام LEDهای تستر روشن می‌شوند. در صورت مشاهده مشکل، مراحل را دوباره بررسی کنید.

۴. نکات مهم برای کار با آچار پانچ

الف. ایمنی
– قبل از شروع کار، مطمئن شوید که شبکه قطع برق است تا از برق‌گرفتگی جلوگیری شود.
– از دستکش محافظ استفاده کنید تا از آسیب به دست‌ها جلوگیری شود.

ب. دقت در کار با آچار پانچ
– مطمئن شوید که سیم‌ها به‌درستی مرتب شده‌اند و در محل مناسب قرار دارند.
– فشار اعمال‌شده توسط آچار پانچ باید مناسب باشد تا از آسیب به ترمینال یا سیم جلوگیری شود.

ج. نگهداری ابزار
– پس از اتمام کار، آچار پانچ را تمیز کنید و در جای امنی نگهداری کنید.
– تیغه‌های آچار را به‌صورت منظم بررسی کنید و در صورت نیاز تعویض کنید.

۵. مشکلات رایج و راه‌حل‌ها

الف. اتصال ضعیف
علت: قرار ندادن سیم به‌درستی در ترمینال یا فشار ناکافی توسط آچار پانچ.
راه‌حل: سیم را بررسی کرده و مجدداً عمل پانچ را انجام دهید.

ب. آسیب به سیم‌ها
علت: استفاده از فشار بیش از حد یا تیغه‌های خراب.
راه‌حل: از فشار مناسب استفاده کنید و تیغه‌ها را بررسی کنید.

ج. عدم تطابق استاندارد
علت: مرتب‌سازی اشتباه سیم‌ها.
راه‌حل: سیم‌ها را بر اساس استاندارد T568A یا T568B مرتب کنید.

۶. جمع‌بندی

استفاده از آچار پانچ نگزنس برای نصب و اتصال سیم‌های شبکه یک فرآیند ساده و کاربردی است که با رعایت نکات ایمنی و دقت، می‌توانید به‌راحتی انجام دهید. با آماده‌سازی صحیح سیم‌ها، تنظیم آچار پانچ، و تست اتصالات، می‌توانید شبکه‌ای پایدار و کارآمد ایجاد کنید. همچنین، نگهداری منظم ابزار و بررسی مداوم عملکرد آن، به افزایش عمر و کارایی آن کمک می‌کند.

نکته پایانی: تمرین و تجربه کلید موفقیت در کار با آچار پانچ است. با تمرین بیشتر، می‌توانید این فرآیند را به‌صورت حرفه‌ای و سریع انجام دهید.
