PoE چیست؟ PoE یا Power over Ethernet، فناوری‌ای است که امکان انتقال همزمان داده و برق را از طریق یک کابل شبکه فراهم می‌کند. با PoE، دستگاه‌هایی مثل دوربین تحت شبکه، اکسس‌پوینت یا تلفن VoIP، بدون نیاز به کابل‌کشی برق جداگانه، هم به شبکه وصل می‌شوند و هم تغذیه می‌شوند.

چهار سطح استاندارد PoE وجود دارد؛ از Type ۱ با حداکثر توان ۱۵.۴ وات تا Type ۴ با حداکثر توان ۹۰ وات. هرکدام برای دستگاه‌هایی با مصرف توان متفاوت طراحی شده‌اند. انتخاب نوع مناسب PoE به مصرف واقعی دستگاه، تعداد تجهیزات و توان قابل‌تأمین سوئیچ بستگی دارد، نه صرفاً به اینکه یک سوئیچ از PoE پشتیبانی می‌کند.

PoE چگونه کار می‌کند؟ (PSE و PD)

در یک اتصال PoE، دو سمت اصلی وجود دارد: PSE و PD.

PSE (Power Sourcing Equipment) تجهیزی است که برق را وارد کابل شبکه می‌کند؛ مانند سوئیچ PoE یا PoE Injector.

PD (Powered Device) دستگاهی است که برق را از طریق کابل شبکه دریافت می‌کند؛ مانند دوربین IP، اکسس‌پوینت یا تلفن VoIP.

در PoE استاندارد، PSE پیش از تأمین توان، وجود یک دستگاه سازگار با PoE را تشخیص می‌دهد. سپس براساس استاندارد و کلاس توان، میزان توان قابل ارائه به PD مشخص می‌شود. به این فرایند Detection و Classification گفته می‌شود.

بنابراین صرف وجود پورت شبکه به معنی دریافت برق نیست؛ برای استفاده از PoE باید منبع تغذیه و دستگاه مقصد از استاندارد و توان موردنیاز پشتیبانی کنند.

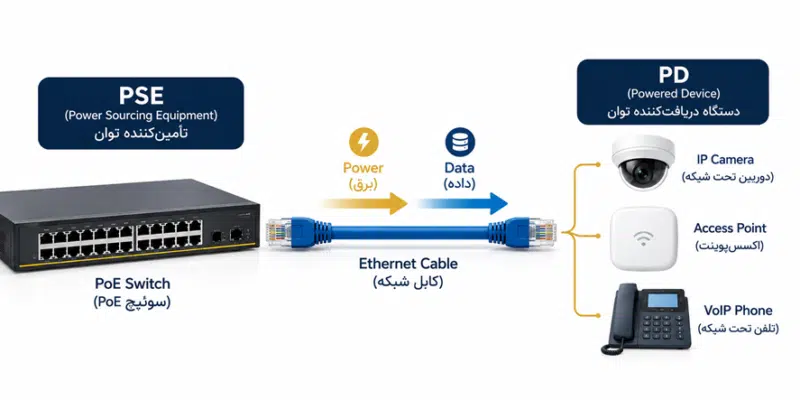

نحوه کار PoE و انتقال برق و داده از PSE به PD

انواع PoE و استاندارد IEEE؛ از Type ۱ تا Type ۴

استانداردهای PoE در چهار Type اصلی دسته‌بندی می‌شوند. تفاوت آن‌ها عمدتاً در حداکثر توان قابل ارائه، توان قابل دریافت توسط دستگاه و نحوه استفاده از زوج‌های سیم کابل شبکه است. هرچه Type بالاتر باشد، امکان تأمین توان برای تجهیزات پرمصرف‌تر فراهم می‌شود.

Type ۱ — استاندارد پایه (IEEE ۸۰۲.3af)

Type ۱ نخستین سطح استاندارد PoE است. در این استاندارد، حداکثر توان خروجی در سطح PSE برابر ۱۵.۴ وات است و به دلیل تلفات کابل، حداکثر توان قابل‌استفاده در PD حدود ۱۲.۹۵ وات خواهد بود. این سطح برای تجهیزات کم‌مصرف مانند برخی تلفن‌های VoIP، دوربین‌های IP و اکسس‌پوینت‌ها مناسب است.

Type 2 — PoE+ (IEEE 802.3at)

Type ۲ که با نام PoE+ شناخته می‌شود، حداکثر ۳۰ وات در سطح PSE تأمین می‌کند و حداکثر توان قابل‌استفاده در PD حدود ۲۵.۵ وات است. این سطح برای تجهیزاتی با مصرف بالاتر، مانند برخی دوربین‌های PTZ و اکسس‌پوینت‌های پرمصرف‌تر کاربرد دارد.

Type 3 — PoE++ (IEEE 802.3bt)

Type ۳ در استاندارد IEEE ۸۰۲.3bt تعریف شده و بسته به کلاس و توان موردنیاز می‌تواند از دو یا چهار زوج سیم برای انتقال توان استفاده کند. حداکثر توان در سطح PSE برابر ۶۰ وات و حداکثر توان قابل‌استفاده در PD حدود ۵۱ وات است. این سطح برای برخی اکسس‌پوینت‌های پرقدرت، دوربین‌های PTZ و تجهیزات کنفرانس تصویری کاربرد دارد.

Type 4 — ++4PPoE (IEEE 802.3bt) / PoE

Type ۴ بالاترین سطح توان در استاندارد IEEE ۸۰۲.3bt است و برای انتقال توان از هر چهار زوج سیم استفاده می‌کند. حداکثر توان در سطح PSE برابر ۹۰ وات و حداکثر توان قابل‌استفاده در PD حدود ۷۱.۳ وات است. این سطح برای برخی تجهیزات پرمصرف مانند نمایشگرها، سیستم‌های روشنایی PoE و تجهیزات حرفه‌ای مناسب است.

Type استاندارد IEEE حداکثر توان PSE حداکثر توان PD
Type 1 — PoE IEEE 802.3af ۱۵.۴ وات ۱۲.۹۵ وات
Type 2 — PoE+ IEEE 802.3at ۳۰ وات ۲۵.۵ وات
Type 3 — PoE++ IEEE 802.3bt ۶۰ وات ۵۱ وات
Type 4 — PoE++ / 4PPoE IEEE 802.3bt ۹۰ وات ۷۱.۳ وات

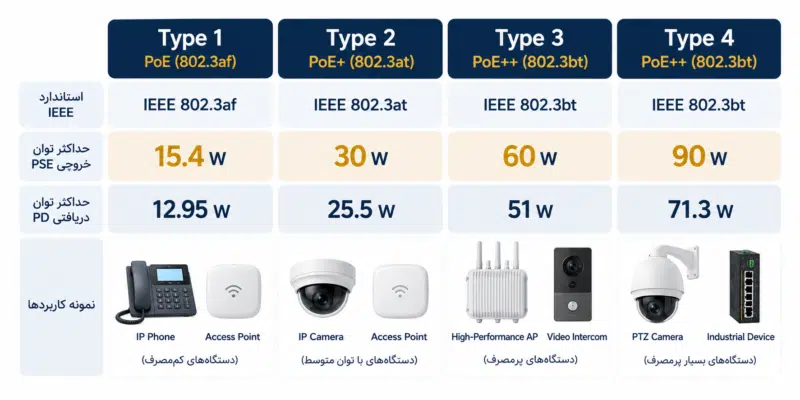

مقایسه انواع PoE از Type 1 تا Type 4 و حداکثر توان PSE و PD

تفاوت‌های کلیدی و سازگاری بین انواع PoE

استانداردهای جدیدتر PoE به‌صورت Backward Compatible طراحی شده‌اند؛ یعنی یک سوئیچ PoE+ یا PoE++ استاندارد می‌تواند دستگاهی با استاندارد قدیمی‌تر و توان کمتر را نیز تغذیه کند، مشروط بر اینکه دستگاه‌ها از استانداردهای IEEE PoE پشتیبانی کنند.

نکته مهم این است که سازگاری به معنی دریافت حداکثر توان نیست. برای مثال، اگر یک دستگاه Type ۱ به پورت Type ۴ متصل شود، فقط توان موردنیاز و قابل‌مذاکره خود را دریافت می‌کند؛ پورت Type ۴ الزاماً ۹۰ وات به آن تحویل نمی‌دهد.

در جهت عکس، اگر دستگاهی به توان بالاتری نیاز داشته باشد اما PSE نتواند آن سطح از توان را تأمین کند، دستگاه ممکن است روشن نشود یا نتواند با تمام قابلیت‌های خود کار کند. بنابراین هنگام انتخاب تجهیزات باید استاندارد PoE، توان موردنیاز PD و توان قابل‌ارائه PSE با یکدیگر بررسی شوند.

PoE استاندارد چه تفاوتی با Passive PoE دارد؟

PoE استاندارد و Passive PoE هر دو می‌توانند برق را از طریق کابل شبکه منتقل کنند، اما روش عملکرد آن‌ها یکسان نیست.

در PoE استاندارد مبتنی بر IEEE ۸۰۲.3af، IEEE ۸۰۲.3at و IEEE ۸۰۲.3bt، تجهیز PSE پیش از تأمین توان، وجود یک دستگاه سازگار را تشخیص می‌دهد و سپس براساس استاندارد و کلاس توان، برق موردنیاز PD را تأمین می‌کند.

در مقابل، Passive PoE معمولاً بدون فرایند تشخیص و مذاکره استاندارد، ولتاژ مشخصی را روی کابل اعمال می‌کند. به همین دلیل باید پیش از اتصال، ولتاژ، قطب‌بندی و سازگاری دستگاه با منبع Passive PoE بررسی شود.

اتصال یک دستگاه ناسازگار به Passive PoE می‌تواند باعث آسیب به تجهیز شود. بنابراین اگر دستگاه و منبع تغذیه از استانداردهای IEEE PoE پشتیبانی می‌کنند، استفاده از PoE استاندارد انتخاب مطمئن‌تری است.

کاربردهای PoE در شبکه

PoE در تجهیزاتی کاربرد دارد که علاوه بر اتصال شبکه، به منبع تغذیه نیز نیاز دارند. حذف کابل برق جداگانه می‌تواند نصب این تجهیزات را ساده‌تر کند و آزادی بیشتری برای انتخاب محل نصب در اختیار طراح شبکه قرار دهد.

دوربین‌های تحت شبکه

دوربین‌های IP یکی از رایج‌ترین کاربردهای PoE هستند. با استفاده از یک کابل شبکه می‌توان هم داده‌های دوربین را منتقل کرد و هم برق موردنیاز آن را تأمین کرد. این ویژگی به‌خصوص برای نصب دوربین روی سقف، دیوار یا نقاطی که دسترسی به پریز برق دشوار است، کاربردی است.

اکسس‌پوینت‌های وای‌فای

اکسس‌پوینت‌ها معمولاً برای دستیابی به پوشش مناسب در سقف، راهرو یا نقاط مشخص ساختمان نصب می‌شوند. PoE اجازه می‌دهد بدون نیاز به پریز برق در محل نصب، برق و اتصال شبکه از طریق همان کابل اترنت تأمین شود.

تلفن‌های VoIP

تلفن‌های VoIP سازگار با PoE می‌توانند برق و اتصال شبکه را از یک کابل دریافت کنند. در محیط‌های اداری با تعداد زیادی تلفن، این موضوع کابل‌کشی و مدیریت تجهیزات را ساده‌تر می‌کند.

تجهیزات IoT و کنترل دسترسی

برخی سنسورها، کنترلرها، تجهیزات کنترل دسترسی و سایر دستگاه‌های IoT نیز می‌توانند از PoE استفاده کنند. در چنین کاربردهایی، امکان انتقال داده و توان روی یک زیرساخت کابلی مشترک می‌تواند اجرای پروژه را ساده‌تر کند.

روشنایی، نمایشگر و تجهیزات کنفرانس

با افزایش توان قابل‌ارائه در Type ۳ و Type ۴، دامنه تجهیزات قابل استفاده با PoE گسترده‌تر شده است. برخی سیستم‌های روشنایی PoE، نمایشگرها و تجهیزات کنفرانس تصویری می‌توانند از استانداردهای پرتوان‌تر PoE استفاده کنند؛ البته توان موردنیاز هر دستگاه باید با توان قابل‌ارائه PSE تطبیق داده شود.

مزایا و محدودیت‌های PoE

PoE می‌تواند طراحی و اجرای شبکه را ساده‌تر کند، اما استفاده صحیح از آن به انتخاب استاندارد، توان و زیرساخت مناسب وابسته است.

مزایای PoE

  • کاهش کابل‌کشی: برق و داده از طریق یک کابل شبکه منتقل می‌شوند و در بسیاری از کاربردها نیازی به کابل برق جداگانه تا دستگاه نیست.
  • انعطاف بیشتر در محل نصب: تجهیزاتی مانند دوربین IP و اکسس‌پوینت را می‌توان در نقاطی نصب کرد که دسترسی به پریز برق دشوار است.
  • مدیریت متمرکز برق: در شبکه‌هایی که از سوئیچ PoE مدیریتی استفاده می‌کنند، امکان مشاهده و کنترل وضعیت توان پورت‌ها می‌تواند مدیریت تجهیزات را ساده‌تر کند.
  • سادگی توسعه شبکه: اضافه‌کردن تجهیزات سازگار با PoE در بسیاری از پروژه‌ها بدون اجرای مسیر برق مستقل برای هر دستگاه امکان‌پذیر است.

محدودیت‌های PoE

  • محدودیت توان: هر پورت و هر استاندارد PoE سقف توان مشخصی دارد و باید با توان موردنیاز دستگاه مقصد مطابقت داشته باشد.
  • محدودیت PoE Budget: حتی اگر تمام پورت‌های یک سوئیچ PoE باشند، ممکن است منبع تغذیه سوئیچ نتواند حداکثر توان همه پورت‌ها را به‌صورت همزمان تأمین کند.
  • تلفات در کابل: بخشی از توان هنگام انتقال در کابل تلف می‌شود و کیفیت کابل، مقاومت هادی و شرایط کابل‌کشی در عملکرد PoE اهمیت دارند.
  • نیاز به بررسی سازگاری: استاندارد و توان PSE باید با نیاز PD سازگار باشد و در تجهیزات Passive PoE بررسی ولتاژ و سازگاری اهمیت بیشتری دارد.

چطور توان PoE مناسب پروژه را انتخاب کنیم؟

برای انتخاب PoE مناسب، فقط دانستن اینکه یک سوئیچ یا دستگاه از PoE پشتیبانی می‌کند کافی نیست. باید توان موردنیاز هر دستگاه، استاندارد PoE و توان قابل‌ارائه سوئیچ را با یکدیگر بررسی کنید.

ابتدا مشخص کنید هر دستگاه یا PD به چه مقدار توان نیاز دارد و از کدام استاندارد PoE پشتیبانی می‌کند. سپس بررسی کنید پورت PSE می‌تواند توان موردنیاز آن دستگاه را تأمین کند یا خیر.

در پروژه‌هایی که چند دستگاه PoE به یک سوئیچ متصل می‌شوند، علاوه بر توان هر پورت باید PoE Budget کل سوئیچ نیز بررسی شود. PoE Budget نشان می‌دهد سوئیچ در مجموع چه مقدار توان می‌تواند بین تمام دستگاه‌های متصل توزیع کند.

برای مثال، اگر چهار دستگاه هرکدام به ۲۰ وات توان نیاز داشته باشند، مجموع نیاز آن‌ها ۸۰ وات است. در این شرایط، صرف اینکه سوئیچ چهار پورت PoE داشته باشد کافی نیست؛ PoE Budget سوئیچ نیز باید توان موردنیاز این تجهیزات را پوشش دهد.

بنابراین هنگام انتخاب سوئیچ PoE سه مورد را هم‌زمان بررسی کنید: استاندارد PoE دستگاه، توان موردنیاز هر PD و PoE Budget کل سوئیچ.

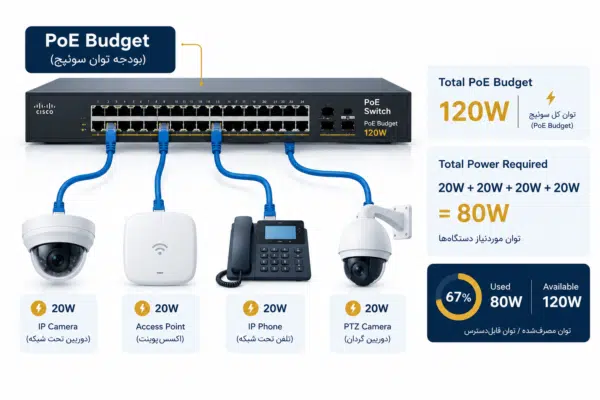

محاسبه PoE Budget سوئیچ برای تأمین توان تجهیزات PoE متصل به شبکه

کابل مناسب برای PoE چیست؟

برای استفاده از PoE، انتخاب کابل شبکه مناسب اهمیت زیادی دارد؛ زیرا علاوه بر داده، جریان الکتریکی نیز از هادی‌های کابل عبور می‌کند. مقاومت الکتریکی بالاتر کابل باعث افزایش تلفات توان و تولید گرمای بیشتر می‌شود.

برای اجرای PoE بهتر است از کابل شبکه استاندارد با هادی تمام‌مس (Solid Copper) و متناسب با استاندارد و شرایط پروژه استفاده شود. کابل‌های CCA به دلیل استفاده از آلومینیوم با روکش مس، مقاومت الکتریکی بیشتری نسبت به کابل‌های تمام‌مس دارند و برای انتقال توان، به‌ویژه در توان‌های بالاتر و مسیرهای طولانی، انتخاب مناسبی نیستند.

در پروژه‌هایی با تعداد زیاد کابل PoE یا توان بالاتر، فقط Category کابل تعیین‌کننده نیست؛ مقاومت DC هادی، کیفیت کابل، طول مسیر، دمای محیط و نحوه تجمع کابل‌ها نیز باید در طراحی در نظر گرفته شوند.

بنابراین برای انتخاب کابل مناسب PoE باید علاوه بر سرعت شبکه، شرایط انتقال توان نیز بررسی شود؛ به‌خصوص در پروژه‌هایی که از PoE+ یا PoE++ برای تجهیزات پرمصرف استفاده می‌کنند.



جمع‌بندی؛ کدام PoE برای شبکه شما مناسب است؟

PoE امکان انتقال همزمان برق و داده را از طریق کابل شبکه فراهم می‌کند، اما انتخاب تجهیزات مناسب فقط به وجود عبارت PoE روی سوئیچ یا دستگاه محدود نمی‌شود. استاندارد PoE، توان موردنیاز PD، توان قابل‌ارائه هر پورت و PoE Budget کل سوئیچ باید متناسب با تجهیزات پروژه بررسی شوند.

برای تجهیزات کم‌مصرف، Type ۱ یا Type ۲ می‌تواند کافی باشد؛ در حالی که برخی تجهیزات پرمصرف‌تر به Type ۳ یا Type ۴ نیاز دارند. کیفیت و مشخصات کابل شبکه نیز به‌خصوص در توان‌های بالاتر اهمیت بیشتری پیدا می‌کند.

اگر برای انتخاب سوئیچ PoE یا تعیین توان موردنیاز تجهیزات پروژه مطمئن نیستید، می‌توانید قبل از خرید مشخصات تجهیزات و تعداد دستگاه‌های موردنظر را با کارشناسان نُدشاپ بررسی کنید تا سوئیچ و توان مناسب پروژه انتخاب شود.

برای مشاهده و انتخاب تجهیزات PoE، محصولات نُدشاپ را بررسی کنید یا برای انتخاب فنی متناسب با پروژه با ما در تماس باشید.

هر شبکه با ُند شروع می‌شود

سوالات متداول

  1. تفاوت PoE، PoE+ و PoE++ در یک نگاه چیست؟

PoE (Type ۱) حداکثر ۱۵.۴ وات، PoE+ (Type ۲) حداکثر ۳۰ وات، و PoE++ (Type ۳/۴) بسته به نوع تا ۶۰ یا ۹۰ وات در سطح منبع تغذیه ارائه می‌دهند. انتخاب بین آن‌ها به مصرف واقعی دستگاه مقصد بستگی دارد.

  1. آیا سوئیچ PoE++ به دستگاه‌های PoE قدیمی هم برق می‌دهد؟

بله، استانداردهای جدیدتر با نسخه‌های قدیمی‌تر Backward Compatible هستند. اما عکس این حالت درست نیست — یک سوئیچ PoE ساده نمی‌تواند به دستگاه‌های پرمصرف Type ۳/۴ توان کافی بدهد.

  1. آیا PoE و Passive PoE یکی هستند؟

نه. PoE استاندارد (IEEE ۸۰۲.3af/at/bt) پیش از تحویل توان، دستگاه مقصد را شناسایی و کلاس‌بندی می‌کند. Passive PoE این فرآیند را ندارد و ولتاژ ثابتی می‌فرستد؛ اتصال دستگاه ناسازگار به آن می‌تواند به تجهیز آسیب بزند.
